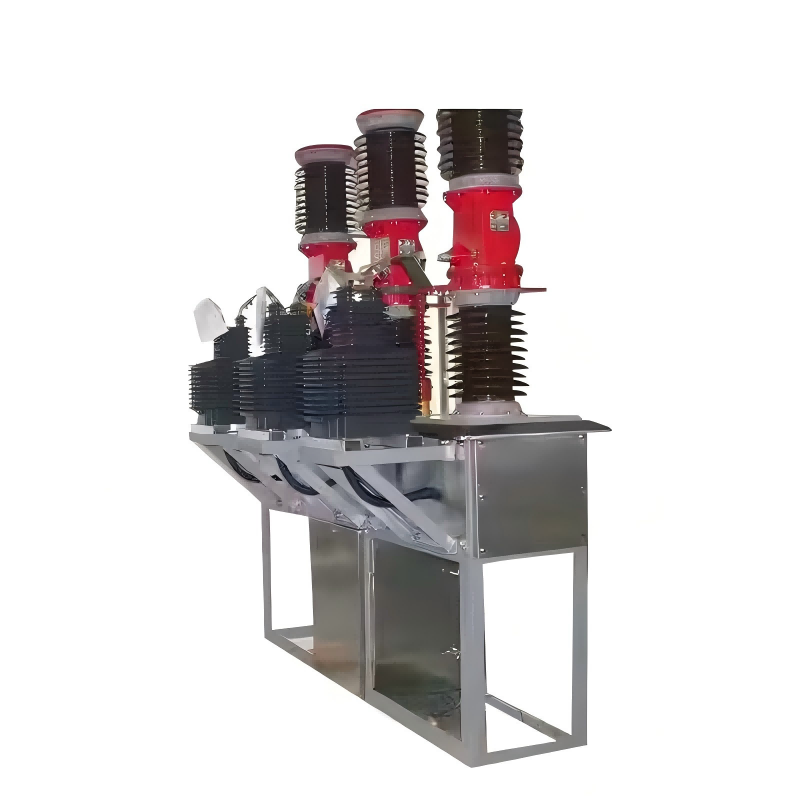

Interruttore automatico sottovuoto ad alta tensione tipo sottostazione esterna ZW7 33kv 40,5kv

Gli scaricatori di sovratensione isolati in porcellana da 220 kV di Lugao sono dispositivi di protezione da sovratensione adatti per l'uso in grandi sottostazioni e linee di trasmissione UHV. Lugao utilizza una tecnologia di sinterizzazione della porcellana all'avanguardia e una linea di produzione dedicata, in grado di produrre centinaia di unità al mese. Questi prodotti sono pienamente conformi agli standard GB e IEC. Ogni scaricatore viene sottoposto a test completi di tipo e di fabbrica per garantire una qualità affidabile del prodotto.

Modello:7

Invia richiesta

Descrizione del prodotto

Gli interruttori automatici in vuoto ad alta tensione montati su palo per esterni ZW7 di Lugao sono utilizzati principalmente per la protezione e il controllo della linea alle uscite delle sottostazioni, per la distribuzione di energia nelle imprese industriali e minerarie e nelle reti elettriche urbane e rurali. Questo prodotto utilizza un principio di estinzione dell'arco a vuoto combinato con l'isolamento in gas SF6, combinando le elevate prestazioni di interruzione dei vacuostati con l'eccellente adattabilità all'esterno dell'isolamento in gas. È adatto per l'installazione su palo all'aperto, per il funzionamento frequente e per luoghi ad alta quota.

Gli interruttori automatici della serie ZW7 utilizzano ampolle in vuoto ad alte prestazioni con correnti nominali che vanno da 1250 A a 2500 A. Non richiedono manutenzione, hanno una lunga durata elettrica e offrono una bassa corrente di interruzione. Il meccanismo operativo a molla consente sia il funzionamento elettrico che manuale, supportando il controllo remoto e l'integrazione del sistema di automazione. L'alloggiamento in acciaio inossidabile raggiunge un grado di protezione IP65, resistendo efficacemente ai diversi ambienti esterni. Il suo design compatto e leggero consente l'installazione diretta su pali o piattaforme esterne. Gli interruttori automatici di Lugao sono stati sottoposti a un processo completo di controllo qualità, che comprende una serie completa di test di tipo per la resistenza alla tensione di frequenza industriale e ai test sui fulmini. Hanno inoltre ricevuto numerose certificazioni internazionali, come CE e ISO. Lugao vanta una linea di produzione automatizzata e una suite completa di apparecchiature di prova, garantendo sia un elevato volume di produzione che un'alta qualità. Ogni interruttore viene sottoposto a oltre 200 cicli di funzionamento meccanico e test prestazionali prima di lasciare la fabbrica. Lugao offre servizi personalizzati, progettando specifiche personalizzate per soddisfare le esigenze dei clienti. Manteniamo un inventario sufficiente di modelli standard e forniamo guida all'installazione, messa in servizio e supporto per la manutenzione a vita.

Interruttore automatico in vuoto ad alta tensione ZW7 Specifiche tecniche

lt	Unità	Parametro
Parametri di tensione e corrente
Tensione nominale	KV	40.5
Tensione nominale di tenuta alla frequenza industriale di breve durata (1 min)	KV	95
Tensione nominale di tenuta all'impulso di fulmine (picco)	KV	185
Corrente nominale	A	1250,1600,2000
Corrente di interruzione nominale di cortocircuito	KV	25,31,5
Sequenza operativa nominale		0-0,3s-C0-180s-C0
Tempi di interruzione della corrente di cortocircuito nominale	volte	12
Corrente di chiusura nominale di cortocircuito (picco)	IL	63.80
Corrente nominale di tenuta di picco	IL	63.80
Corrente nominale ammissibile di breve durata	IL	25,31,5
Durata nominale della corrente di cortocircuito	S	4
Velocità media di apertura	SM	1,5±0,2
Velocità media di chiusura	SM	0,7±0,2
Tempo di rimbalzo chiusura contatto	SM	＜5
Errore di sincronizzazione di chiusura (apertura) trifase	SM	＜2
Orario di chiusura	SM	<150
Orario di apertura	SM	<60
Vita meccanica	volte	10000
Tensione nominale di funzionamento e tensione nominale dei circuiti ausiliari	V	DC220.AC220
Resistenza CC del cerchio di ogni fase (escluso il trasformatore)	μQ	<100
Il contatto dinamico e statico ha permesso di usurare lo spessore	MM	3
Peso	KG	800

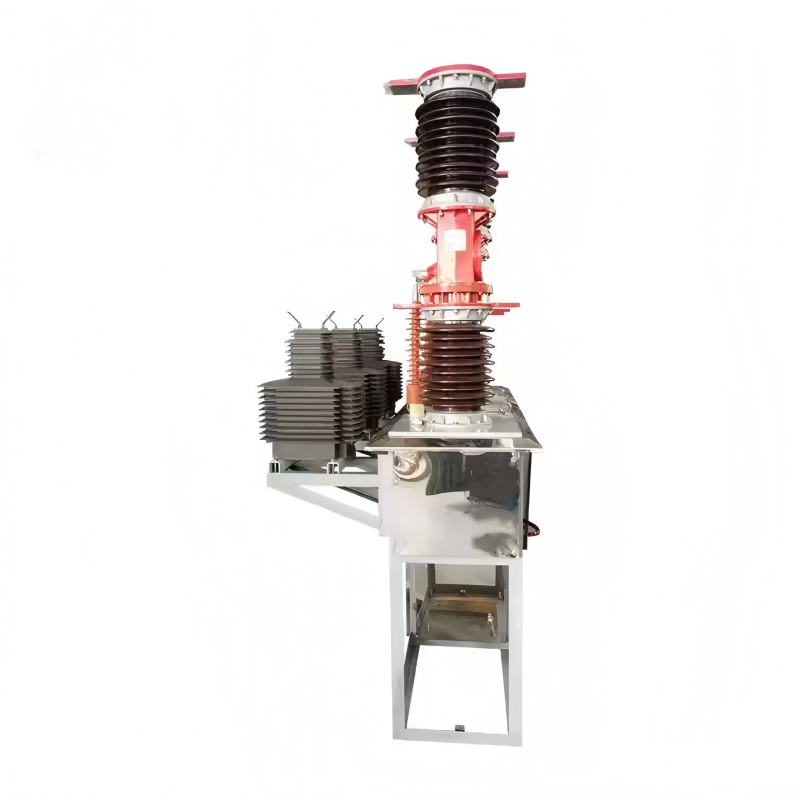

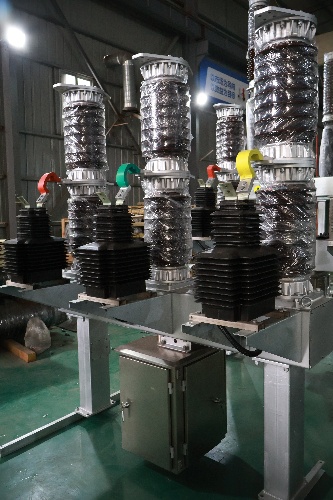

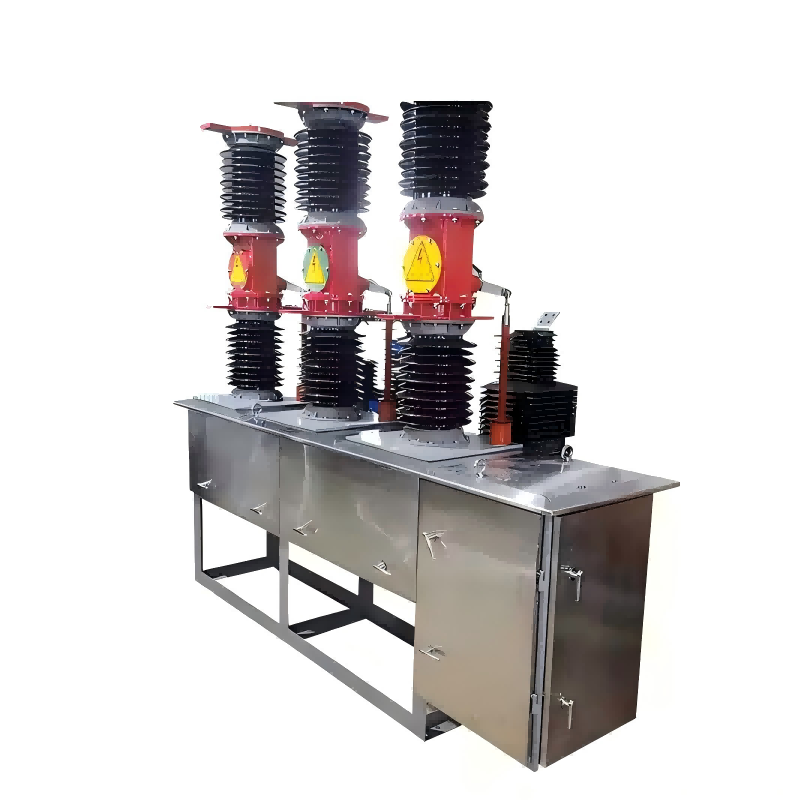

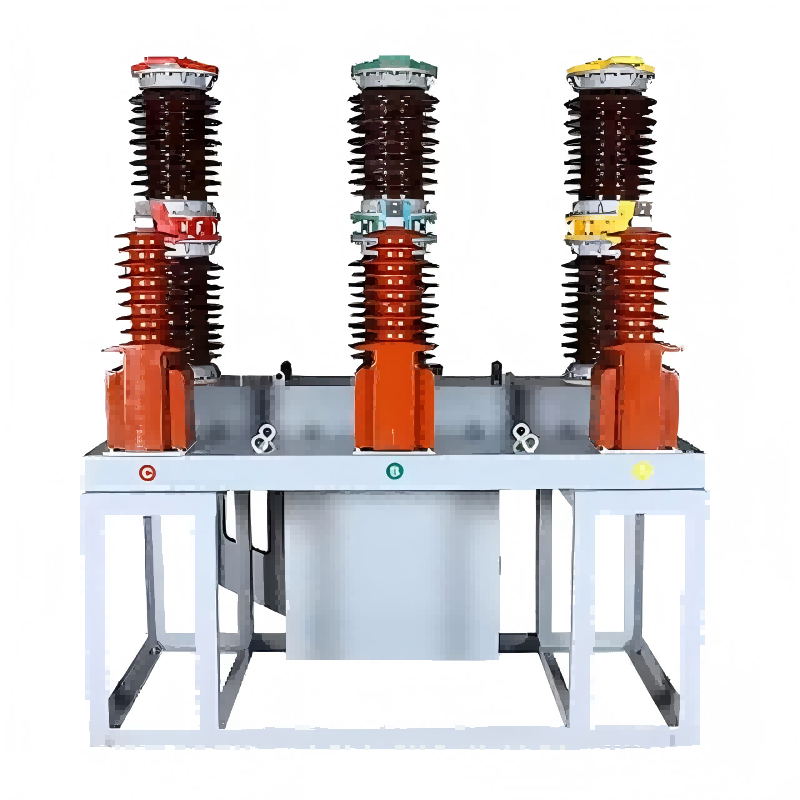

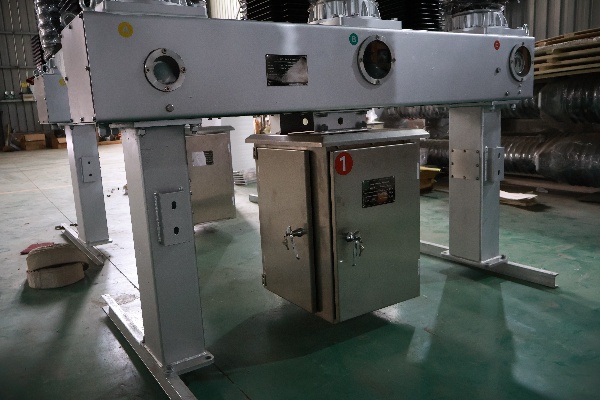

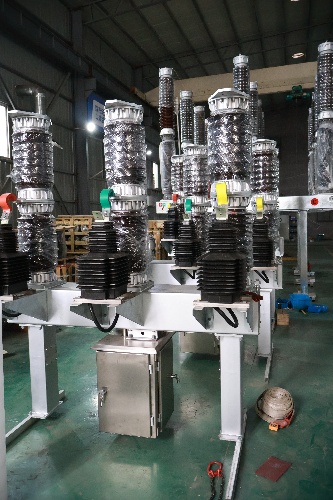

Dettagli del prodotto
