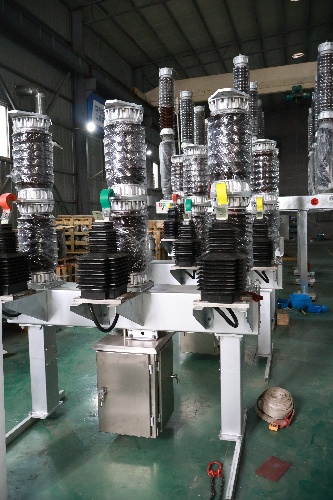

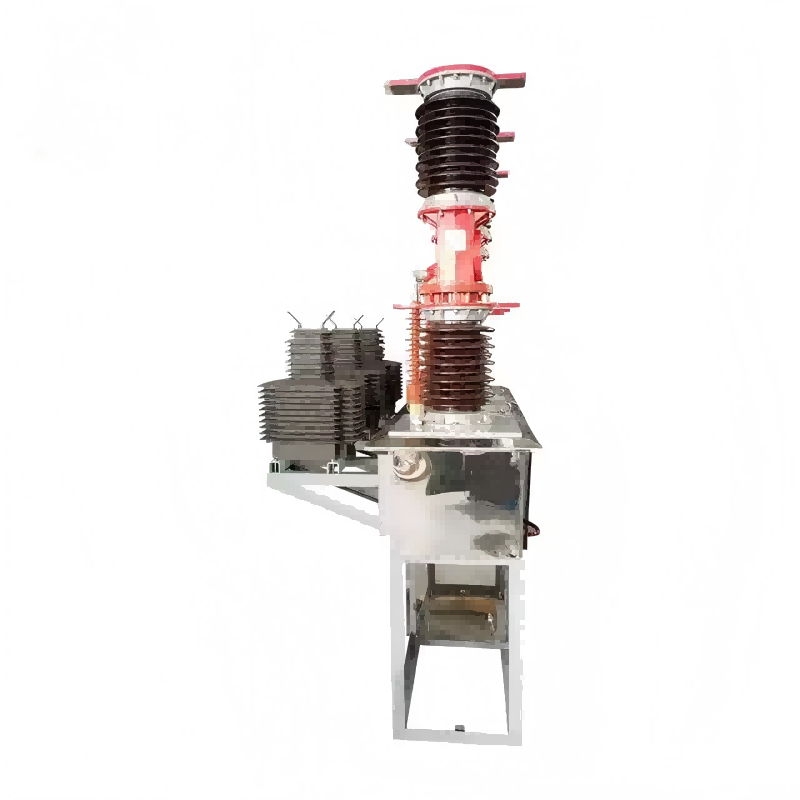

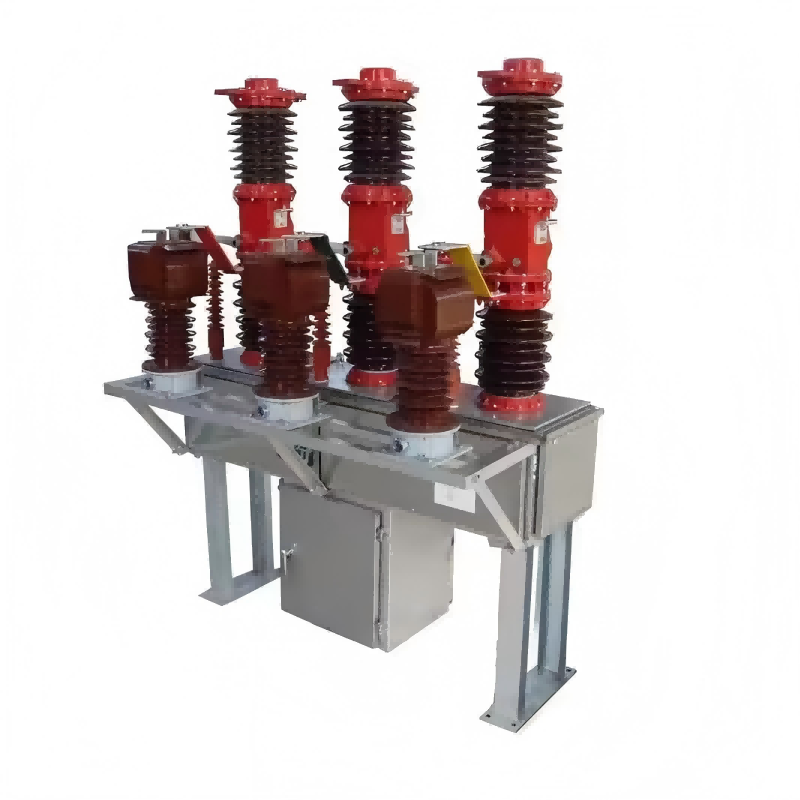

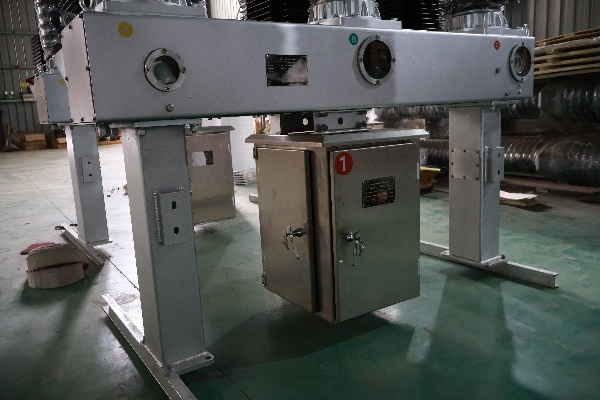

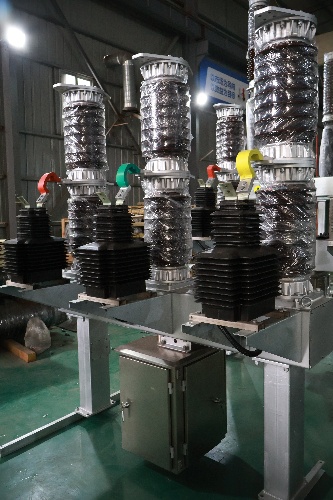

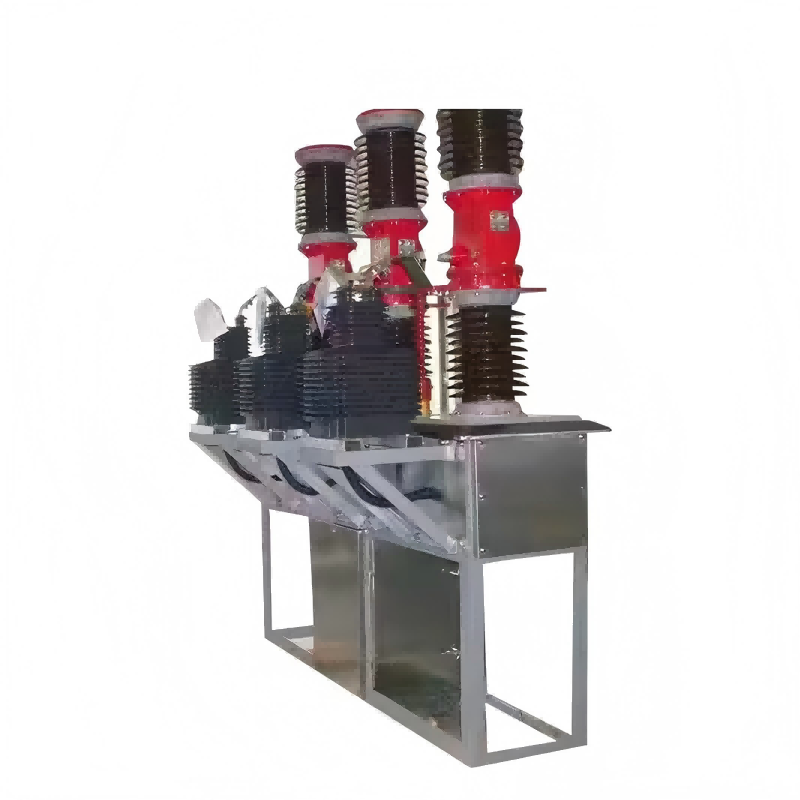

Interruttore a vuoto a tre fasi ad alta tensione ad alta tensione

Lugao ha sviluppato e prodotto un interruttore a vuoto da 35 kV a 40,5 kV in tre fasi in modo indipendente con il trasformatore è adatto per le reti di distribuzione di energia intercetta, garantendo un funzionamento sicuro della griglia di potenza e fornendo protezione da cortocircuito. Ha buone prestazioni di tenuta ed è facile da installare e mantenere. È stato elogiato dai clienti in patria e all'estero.

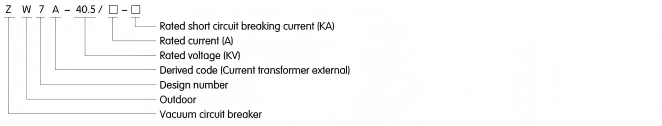

Modello:ZW7-40.5

Invia richiesta

Descrizione del prodotto

Introduzione del prodotto

Gli interruttori del vuoto ad alta tensione della serie ZW7-40.5 sono progettati per l'uso in sistemi di alimentazione trifase che operano a 50 Hz e una tensione nominale di 40,5 kV. Sono usati per scollegare e collegare la corrente di carico, la corrente di sovraccarico e la corrente di cortocircuito.

Specifiche

NO.	Descrizione			unità	dati
1	Tensione nominale			Kv	40.5
2	Livello di isolamento nominale	1min Frequenza di potenza Restringere la tensione	Test a secco	Kv	95
		1min Frequenza di potenza Restringere la tensione	Test bagnato		80
		Lightning Impulse Restringe Tensione (picco)			185
3	Corrente nominale			A	1250 ； 1600 ； 2500
4	Correzione di rottura del corto circuito classificato			IL	20 ； 25 ； 31,5
5	Sequenza operativa nominale				O-0.3S-CO- 180S-CO
6	Ciclo di corrente di rottura del corto circuito classificato			incontro	12
7	Corrente di chiusura del corto circuito classificato (valore di picco)			IL	50; 63; 80
8	Picco di picco valutato Restringi la corrente			IL	50; 63; 80
9	Il corto circuito classificato resiste alla corrente			IL	20; 25; 31.5
10	Durata nominale del corto circuito			S	4
11	Contattare la distanza di apertura			MM	22 ± 2
12	Contattare la distanza di apertura			MM	4 ± 1
13	Velocità di viaggio media			SM	1,5 ± 0,2
14	Velocità di chiusura media			SM	0,7 ± 0,2
15	Contattare la chiusura di rimbalzo			SM	≤2
16	Differenza di sincronizzazione della commutazione per interruttore principale (sub) trifase			SM	≤2
17	Tempo di chiusura			SM	≤150
18	Tempo di viaggio			SM	≤60
19	Durata della vita meccanica			incontro	10000
20	Tensione operativa nominale: tensione del circuito ausiliario			V	DC110 / 220 AC110 / 220
21	Resistenza a CC di ciascun circuito di fase (escluso il trasformatore)			Bambino	≤100
22	Peso			KG	800

Ambiente operativo normale

• Temperatura dell'aria ambiente: limite superiore +40 ° C, limite inferiore -30 ° C (aree generali), -40 ° C (altitudine nelle aree fredde);

• Altitudine: ≤ 1000 m (all'aumentare dell'altitudine, il livello di isolamento nominale aumenta di conseguenza);

• Pressione del vento serale: non più di 700pa (equivalente a una velocità del vento di 34 m/s);

• Intensità sismica: non più di 8 ° C;

• Grado di inquinamento: livello IV;

• Differenza di temperatura massima giornaliera: non più di 25 ° C
