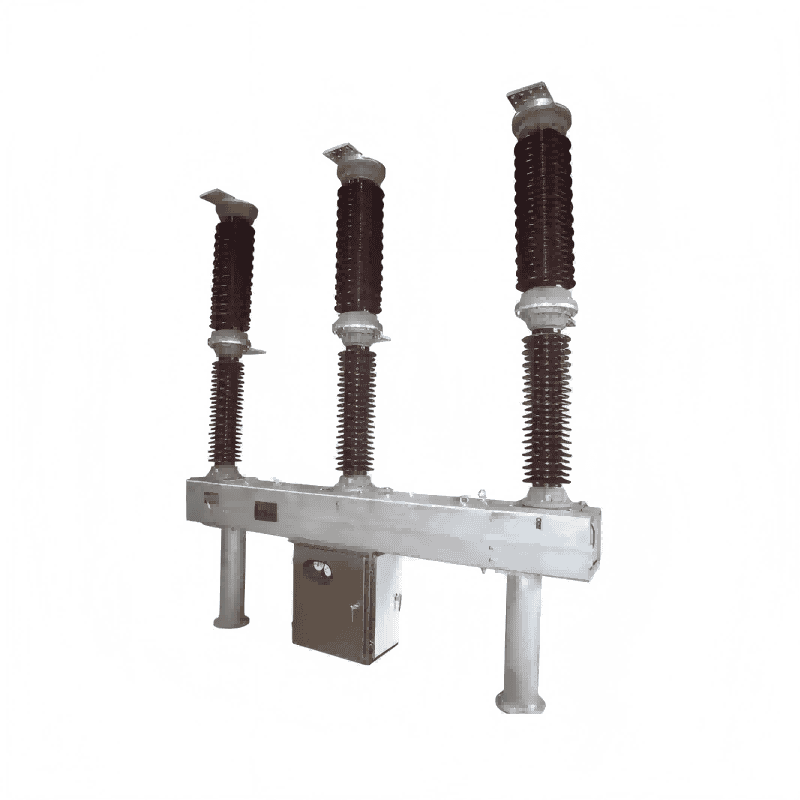

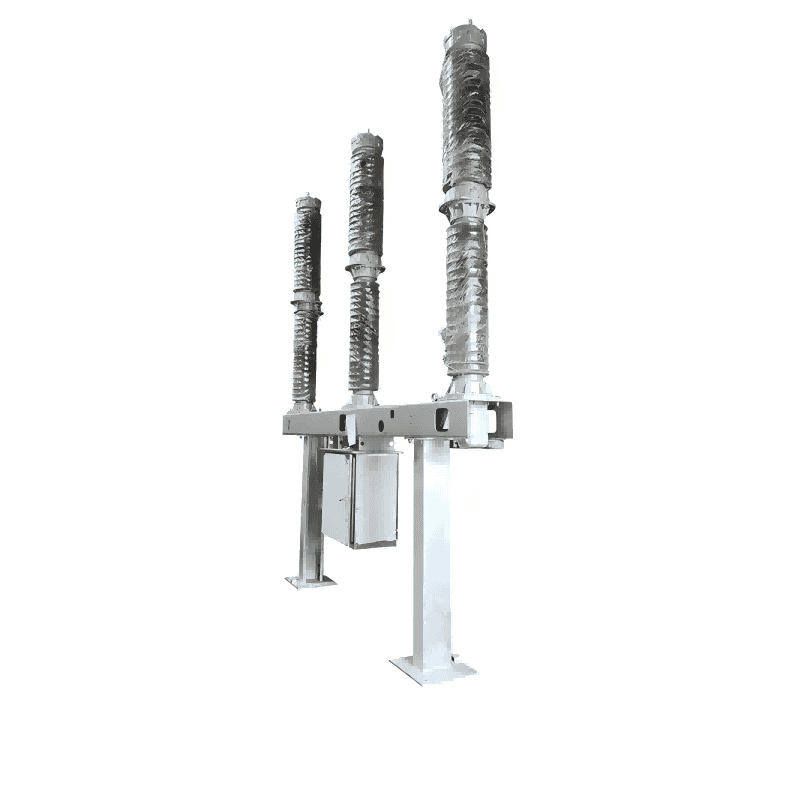

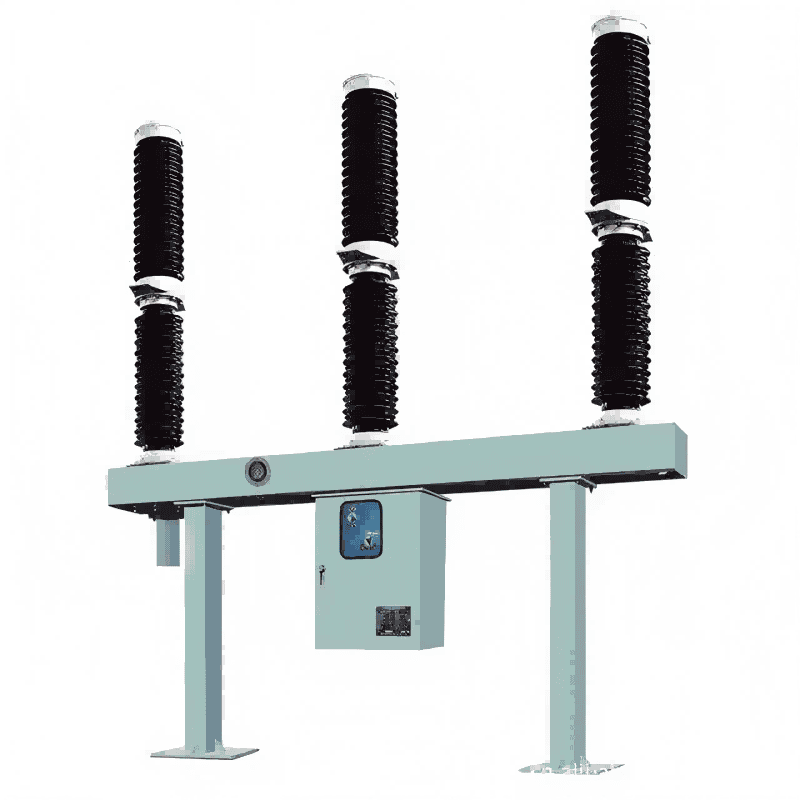

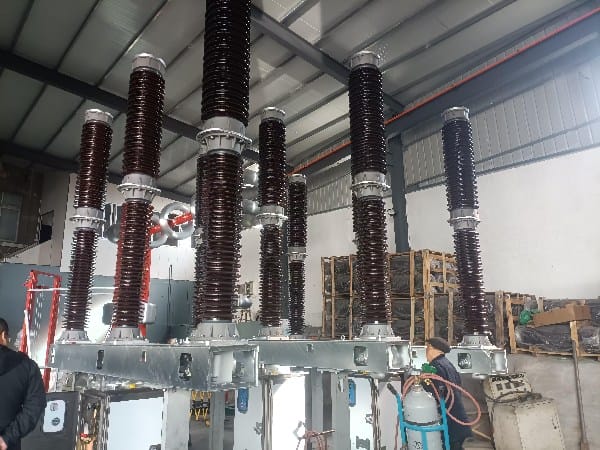

Interruttore automatico del gas tripolare 220kv 330kv sf6 ad alta tensione

Lugao Potenza Co.,Ltd. dispone di un'officina specializzata dedicata alla produzione di interruttori automatici a gas sf6 tripolari da 220 kv 330 kv ad alta tensione. La sua tecnologia di progettazione è leader del settore. Gli interruttori automatici della serie LW SF6 utilizzano una camera di estinzione dell'arco a pressione singola e una tecnologia di estinzione dell'arco autoenergizzata, utilizzando il gas esafluoruro di zolfo sia come mezzo isolante che di estinzione dell'arco. Una camera di estinzione dell'arco separata genera un flusso d'aria durante il processo di apertura, raffreddando l'arco e interrompendo la corrente.

Invia richiesta

Descrizione del prodotto

Introduzione al prodotto

Gli interruttori automatici del gas ad alta tensione tripolare 220kv 330kv sf6 sono apparecchiature di trasmissione e trasformazione di potenza ad alta tensione per esterni tripolari/unipolari CA 50Hz/60Hz utilizzate per aprire o interrompere la corrente nominale, la corrente di guasto o le linee di commutazione, proteggendo, controllando e facendo funzionare i sistemi di trasmissione e distribuzione di potenza. Possono eseguire operazioni di apertura, chiusura e richiusura rapida automatica. Le tensioni nominali vanno da 45 kV a 330 kV e il sistema principale è costituito da una boccola di supporto in porcellana, un'unità di estinzione dell'arco, un meccanismo di funzionamento idraulico/a molla e un controller di densità intelligente. La camera di estinzione dell'arco indipendente genera un flusso di aria compressa durante il processo di apertura per raffreddare efficacemente l'arco e interrompere la corrente. Il design della circolazione del gas completamente chiuso garantisce un funzionamento affidabile in vari ambienti. Sono caratterizzati da una struttura semplice, manutenzione facile e rapida, basso consumo energetico, bassi requisiti energetici operativi, alta affidabilità, facilità di installazione e bassa rumorosità.

Specifica

Tipo	Boccola da esterno in porcellana
Frequenza	50Hz/60Hz
Tensione operativa del sistema	132kV
Tensione nominale	145kV/220kV/330kV
Sequenza operativa	O-0,3s-CO-3min-CO
Numero di bobine di sgancio	2
N. bobine di chiusura	1
N. contatti ausiliari:	10NA,10NC
Mezzo di tempra	SF6
Numero di pause per fase	1
Tempo impiegato dal motore per caricare la molla da completamente scarica a completamente carica	<30Sc
Tipo di meccanismo di funzionamento	Ricarica a molla
Tensione di resistenza alla frequenza di rete nominale (ad altitudini inferiori a 1.000 m)	325kV
Impulso di fulmine nominale resistere alla tensione (ad altitudine inferiore a 1000 m)	750kV
Meccanismo operativo	Unipolare, tripolare
Età di creep Distanza	31mm/kV
Corrente di interruzione nominale	31,5 kA/3 sec
Corrente normale nominale	3150A
Corrente di cortocircuito nominale	80kA di picco
