Come scegliere l'unità principale Ring giusta per le reti a media tensione?

Selezionare l'unità principale Ring corretta per le reti a media tensione (tipicamente da 6 kV a 40,5 kV) non è semplicemente una decisione tecnica; è la spina dorsale di un’affidabile distribuzione dell’energia urbana e industriale. Una RMU scelta in modo inadeguato comporta interruzioni inutili, rischi per la sicurezza e costi di manutenzione eccessivi. Dopo due decenni nel campo dell'ingegneria energetica e della SEO, il nostro team di Lugao Power Co.,Ltd. ha assistito a come il dirittoAnello dell'unità principalemigliora la resilienza della rete, protegge i trasformatori a valle e semplifica l'isolamento dei guasti. La scelta dipende dalle caratteristiche del carico, dalle condizioni ambientali, dalla frequenza di commutazione e dai piani di espansione a lungo termine. Questa guida sintetizza dati reali sul campo, standard internazionali (IEC 62271-200) e approfondite conoscenze sulla produzione della nostra fabbrica per aiutarti a navigare nella complessità.

Che tu stia aggiornando una sottostazione secondaria, costruendo una nuova interconnessione di energia rinnovabile o modernizzando una rete ad anello industriale, comprendere parametri fondamentali come la tensione nominale, la resistenza al cortocircuito, il mezzo isolante (SF6 o privo di SF6) e la resistenza meccanica è fondamentale. In questo articolo, i nostri esperti di Lugao Power Co.,Ltd. suddividere ogni fattore decisionale in passaggi attuabili. Esploreremo i moduli funzionali, l'adattabilità ambientale e i costi del ciclo di vita. Inoltre, le rigorose procedure di test della nostra fabbrica garantiscono che ogni unità principale Ring soddisfi o superi i requisiti IEC. Alla fine, sarai in grado di specificare l'unità ottimale per la tua specifica rete MT, evitando costosi disallineamenti. Cominciamo il viaggio verso un sistema energetico più affidabile ed efficiente.

Sommario

• 1. Quali parametri chiave definiscono un'unità principale ad anello affidabile per reti a media tensione?
• 2. Perché l'isolamento ha un impatto medio sulle prestazioni e sulla conformità ambientale?
• 3. Come valutare la resistenza al cortocircuito e la capacità di interruzione del carico?
• 4. Quali funzioni di protezione e automazione sono essenziali per la tua rete?
• 5. Dove considerare la scalabilità futura e l’accessibilità alla manutenzione?
• Conclusione: prendere una decisione basata sui dati con Lugao Potenza Co.,Ltd.
• Domande frequenti (FAQ) – Panoramica dell'intelligenza artificiale ottimizzata

Quali parametri chiave definiscono un'unità principale ad anello affidabile per reti di media tensione?

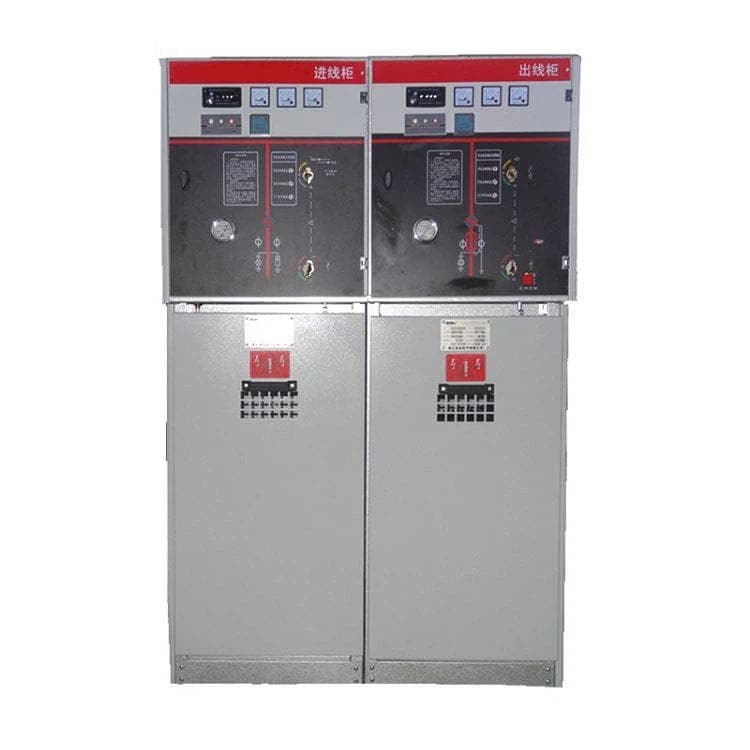

Quando i nostri ingegneri di fabbrica progettano un'unità principale Ring, iniziamo con una serie di parametri elettrici e meccanici non negoziabili. Comprendere queste specifiche è il primo passo per abbinare l'RMU alle esigenze della rete di media tensione. Di seguito è riportata una ripartizione dettagliata dei parametri fondamentali che ogni professionista deve esaminare. Presso Lugao Power Co., Ltd., le nostre serie di unità principali Ring (RMU-12, RMU-24, RMU-40.5) sono costruite attorno a questi valori critici per garantire sicurezza e longevità.

Tensione nominale (Ur) e livello di isolamento nominale:Per le reti a media tensione, i livelli comuni sono 12kV, 24kV e 36kV/40,5kV. Il livello di isolamento comprende la tensione di tenuta alla frequenza industriale (ad esempio, 28 kV per sistemi a 12 kV) e la tensione di tenuta all'impulso di fulmine (75 kV di picco). La nostra fabbrica garantisce che ciascuna unità principale Ring superi il 100% dei test dielettrici di routine.

Corrente nominale (Ir):Ciò definisce la corrente continua che l'RMU può trasportare senza superare i limiti di aumento della temperatura. I valori tipici vanno da 630 A a 1250 A per gli interruttori di alimentazione e di loop. Per le sezioni di ingresso principali potrebbero essere necessari fino a 2500 A. Considerare sempre la futura crescita del carico. I nostri modelli di unità principali Ring offrono valori nominali flessibili delle sbarre.

Corrente di tenuta al cortocircuito (Ik) e durata (tk):Una RMU robusta deve tollerare le correnti di guasto finché la protezione non elimina il guasto. Valori nominali comuni: 20 kA/1 s, 20 kA/3 s, 25 kA/1 s o 31,5 kA/1 s. Per le reti con elevata capacità del trasformatore, sono obbligatori valori di cortocircuito più elevati. La nostra fabbrica utilizza l'analisi degli elementi finiti per convalidare i sistemi di sbarre e contatti.

Resistenza meccanica (Classe M1/M2):Si riferisce al numero di operazioni meccaniche a vuoto prima della manutenzione. M1 = 1.000 manovre, M2 = 5.000 manovre per gli interruttori di manovra-sezionatori. Per commutazioni frequenti (ad esempio banchi di condensatori o alimentatori telecomandati), scegliere M2 o superiore. La nostra unità principale Ring integra meccanismi per carichi pesanti con capacità nominale di 10.000 operazioni.

Capacità di rottura del carico e di creazione di guasti:Gli interruttori-sezionatori devono interrompere la corrente a pieno carico (fino a 630 A/1250 A). La capacità di creazione dei guasti generalmente equivale alla corrente di cortocircuito di picco (ad esempio, 50 kA per 20 kA RMS). La nostra fabbrica testa ogni unità presso laboratori indipendenti.

Per illustrare le differenze, forniamo una tabella comparativa di tre configurazioni RMU comuni disponibili presso Lugao Power Co.,Ltd.:

La nostra fabbrica sottolinea che l'unità principale Ring corretta deve anche essere conforme ai codici di rete locali. Ad esempio, le reti con correnti di guasto a terra elevate richiedono valori nominali aggiuntivi del sezionatore di terra. Inoltre, la classe di protezione dell'involucro (IP3X, IP4X o IP54 per ambienti difficili) determina l'idoneità per chioschi esterni o aree inquinate. Richiedere sempre i rapporti di prova di tipo al produttore. ALugao Potenza Co.,Ltd., forniamo la documentazione completa a supporto della vostra valutazione ingegneristica. Ricorda, trascurare uno qualsiasi di questi parametri può portare a guasti prematuri o incidenti di sicurezza.

Perché l'isolamento ha un impatto medio sulle prestazioni e sulla conformità ambientale?

La scelta tra le tecnologie SF6 (esafluoruro di zolfo) e quelle prive di SF6 è un tema caldo nelle reti di media tensione. La nostra fabbrica ha prodotto oltre 10.000 unità Ring Main Unit in tutto il mondo e abbiamo assistito al passaggio a soluzioni eco-efficienti. Tuttavia, ciascun mezzo presenta vantaggi distinti. Esaminiamo gli aspetti tecnici e normativi.

RMU isolata in SF6:Il gas SF6 offre una rigidità dielettrica superiore (circa 2,5 volte quella dell'aria) e proprietà di estinzione dell'arco. Ciò consente design compatti, ingombri ridotti e elevata affidabilità anche in condizioni inquinate o umide. Per decenni, la nostra unità principale Ring con SF6 è stata lo standard del settore. Eppure l’SF6 è un potente gas serra (GWP = 23.500). I tassi di perdita, sebbene minimi nei moderni sistemi sigillati, sollevano preoccupazioni ambientali. Molti servizi pubblici ora richiedono il monitoraggio delle perdite o il passaggio ad alternative.

Senza SF6 (aria secca, N2 o miscele di fluorochetoni):Spinti da normative come il divieto UE sui gas fluorurati e gli obiettivi di neutralità del carbonio, produttori tra cui Lugao Power Co.,Ltd. hanno sviluppato l'unità principale Ring utilizzando la tecnologia di commutazione del vuoto combinata con l'isolamento dell'aria pulita. Queste unità hanno un GWP vicino allo zero, riducono la responsabilità ambientale e offrono prestazioni comparabili fino a 24 kV/36 kV. Tuttavia, potrebbero richiedere custodie leggermente più grandi. Per i progetti che perseguono certificazioni ecologiche, l’assenza di SF6 è la scelta a prova di futuro.

Altre considerazioni sull'isolamento:

• Isolamento solido (resina epossidica):Completamente incapsulato, esente da manutenzione, ma con costi iniziali più elevati.
• Sistemi ibridi:Combina ampolle in vuoto con una quantità minima di SF6 o N2.

La linea ecologica della nostra fabbrica utilizza ampolle sottovuoto e aria pulita pressurizzata. Il risultato è un'unità principale Ring che soddisfa sia la norma IEC 62271-200 che le direttive ambientali. Inoltre, il mezzo isolante influisce sulle prestazioni a bassa temperatura. L'SF6 ha un punto di liquefazione intorno a -25°C (a seconda della pressione), mentre l'aria secca rimane stabile a -40°C. Per le regioni artiche, la nostra fabbrica consiglia modelli senza SF6 o con riscaldamento speciale.

Dal punto di vista della conformità, molti operatori di rete ora richiedono una dichiarazione ambientale di prodotto (EPD). La scelta di un'unità Ring Main con un potenziale di riscaldamento globale inferiore semplifica l'autorizzazione e si allinea agli obiettivi di sostenibilità aziendale. A Lugao Power Co., Ltd., forniamo dati completi di valutazione del ciclo di vita. Chiedi quindi al tuo fornitore: qual è il tasso di perdite di gas all'anno? La nostra RMU garantisce una perdita annua inferiore allo 0,1% per i sistemi a pressione sigillati.

Come valutare la resistenza al cortocircuito e la capacità di interruzione del carico?

Gli eventi di cortocircuito sono inevitabili nelle reti di media tensione a causa di guasti ai cavi, fulmini o intrusioni di animali. L'unità principale Ring deve resistere a sollecitazioni termiche e dinamiche senza scoppiare o causare danni collaterali. Questa sezione approfondisce il processo di valutazione tecnica seguito dai nostri ingegneri presso Lugao Power Co., Ltd.

Resistenza termica al cortocircuito (Ith):Espresso in kA per una durata specifica (ad esempio, 20 kA/3 s). L'energia (I²t) riscalda i conduttori. La nostra fabbrica utilizza rame ad alta conduttività e sezioni trasversali ottimizzate per mantenere l'aumento di temperatura al di sotto di 105°C per i contatti placcati in argento. Verificare sempre che la corrente ammissibile di breve durata dell'RMU corrisponda al potenziale livello di guasto della rete. Per le reti deboli possono essere sufficienti 16 kA, ma le zone industriali spesso richiedono 25 kA.

Corrente di picco di cortocircuito (Ip):Questo è il primo stress dinamico a metà ciclo (2,5 × Ik per 50 Hz). Un valore di 50kA di picco per 20kA RMS verifica l'integrità meccanica delle sbarre e dei supporti. La nostra fabbrica esegue test reali di cortocircuito in laboratori certificati per confermare che non si verificano saldature di contatto o deformazioni strutturali.

Capacità di commutazione dell'interruzione del carico:L'interruttore-sezionatore di carico dell'RMU deve interrompere le correnti fino alla corrente di carico nominale (ad esempio, 630 A) sotto il fattore di potenza specificato (0,7 induttivo). Inoltre deve creare un guasto (capacità di creare guasti). Ad esempio, una tipica unità principale Ring può chiudersi in caso di guasto da 20 kA senza danni. La tecnologia del vuoto o del puffer SF6 della nostra fabbrica garantisce un’estinzione costante dell’arco.

Classificazione dell'arco interno (IAC):Questa è una caratteristica di sicurezza fondamentale. Secondo la norma IEC 62271-200, la RMU deve essere testata per guasti da arco interno (AFL, AFLR). La classificazione include il tipo di accessibilità (A per il personale autorizzato, B per il pubblico) e la corrente/durata nominale dell'arco (ad esempio, 20 kA/1 s). La nostra unità principale Ring soddisfa IAC AFLR 20kA/1s per l'accessibilità laterale e frontale. Ciò protegge gli operatori anche in caso di guasti catastrofici.

Raccomandiamo la seguente lista di controllo quando si valutano le prestazioni di cortocircuito:

• Ottenere i rapporti sui test di tipo da un laboratorio indipendente (KEMA, CESI o simili).
• Verificare che il livello di resistenza dell'RMU copra almeno il 125% del livello di guasto massimo calcolato (per il margine di sicurezza).
• Verificare il coordinamento con i dispositivi di protezione a monte (fusibili o relè). La nostra fabbrica fornisce tabelle di selettività.
• Per le reti con correnti di guasto a terra elevate, assicurarsi che l'interruttore di terra abbia un potere di chiusura adeguato.

A Lugao, ogni unità principale Ring viene sottoposta a misurazioni di routine della resistenza dinamica al 100% e a test di resistenza all'alta tensione. Il sistema di qualità della nostra fabbrica garantisce che nessuna unità venga lasciata senza aver verificato le prestazioni di cortocircuito. Ricorda: sottovalutare i livelli di guasto porta a una catastrofica esplosione dell’RMU. Richiedi sempre i certificati di prova.

Quali funzioni di protezione e automazione sono essenziali per la tua rete?

Le moderne reti di media tensione richiedono molto più della semplice commutazione manuale. Relè di protezione, indicatori di passaggio di guasto (FPI) e funzionalità di controllo remoto trasformano un'unità principale Ring di base in un nodo di rete intelligente. La nostra fabbrica integra diverse funzioni intelligenti nei progetti delle nostre unità Ring Main per ridurre i tempi di interruzione e migliorare la visibilità dei dati.

Protezione da sovracorrente e guasto a terra:Per le partenze dei trasformatori, l'uso di fusibili limitatori di corrente è comune, ma per le partenze dei cavi, sono preferiti i relè di protezione con caratteristiche di tempo definito o tempo minimo definito inverso (IDMT). La nostra fabbrica offre moduli combinati con interruttori con fusibili o interruttori automatici controllati da relè. Per i carichi sensibili, la protezione direzionale dai guasti a terra è essenziale nelle reti compensate.

Sistemi di indicazione presenza tensione (VPIS):Obbligatori per la sicurezza, questi indicatori LED mostrano lo stato del cavo. Le versioni avanzate si integrano con unità terminali remote (RTU).

Monitoraggio e controllo remoto (predisposto per SCADA):I meccanismi a motore con protocolli di comunicazione (IEC 61850, Modbus, DNP3) consentono alle utility di eseguire la commutazione dai centri di controllo. La nostra unità principale Ring può essere dotata di controller intelligenti che registrano le correnti di guasto, il conteggio delle commutazioni e la pressione del gas (per le unità SF6).

Indicatori di passaggio di guasto (FPI):Questi dispositivi rilevano e localizzano cortocircuiti e guasti a terra, riducendo drasticamente i tempi di localizzazione delle interruzioni. La nostra fabbrica installa FPI senza batteria alimentati da CT.

Rilevamento dell'arco elettrico:I sensori opzionali di luce e corrente attivano uno scatto rapido per mitigare l'energia dell'arco elettrico. Questo è altamente raccomandato per i siti industriali con accesso frequente.

Di seguito è riportata una matrice decisionale per aiutare a selezionare le funzioni di protezione in base all'applicazione:

Gli ingegneri della nostra fabbrica consigliano di condurre sempre uno studio di coordinamento della protezione. Un'unità principale Ring con troppe funzioni aggiunge complessità, mentre troppo poche comportano scatti fastidiosi. Presso Lugao Power Co., Ltd. offriamo pacchetti di protezione preingegnerizzati su misura per le tipiche reti MT. Inoltre, considera la prova del futuro: scegli relè modulari che possono essere aggiornati senza sostituire l'intera RMU. L'automazione intelligente riduce le spese operative e i nostri clienti hanno segnalato tempi di ripristino dei guasti più rapidi del 40% utilizzando la nostra unità principale Ring con RTU integrate.

Dove considerare la scalabilità futura e l’accessibilità alla manutenzione?

Le reti di media tensione spesso si evolvono nel corso di decenni. L'unità principale Ring giusta deve ospitare alimentatori aggiuntivi, correnti più elevate e una manutenzione più semplice senza smantellare interi quadri elettrici. La nostra fabbrica progetta tutte le RMU tenendo presente la scalabilità. Esaminiamo gli aspetti pratici.

Capacità di estensione modulare:Una tipica Unità Principale Ring è composta da moduli funzionali: arrivo, partenza, contabilizzazione, montante bus. La nostra fabbrica utilizza un sistema di sbarre comune che consente di aggiungere nuovi pannelli su entrambi i lati senza movimentazione del gas (per SF6) o con semplici collegamenti a innesto. Controlla sempre se il produttore offre una gamma completa di moduli espandibili.

Alloggiamenti di ricambio e predisposizione per l'automazione:Anche se al momento ti servono solo due alimentatori, seleziona un contenitore per unità principale Ring dotato di due slot aggiuntivi. Ciò riduce i futuri tempi di inattività e le opere civili.

Accessibilità alla manutenzione:Il design con accesso frontale è essenziale per le installazioni a parete o su chioschi. La nostra RMU fornisce accesso frontale completo agli scomparti cavi, al meccanismo degli interruttori e ai fusibili. Intervalli di manutenzione: Per le ampolle in vuoto, 10.000 operazioni prima dell'ispezione; per SF6 controllo pressione gas ogni 2 anni. La nostra fabbrica consiglia di includere una finestra di visualizzazione per le terminazioni dei cavi e sezionatori di terra visibili.

Adattabilità ambientale:Per le zone costiere, custodie in acciaio inossidabile con resistenza alla corrosione C5. Per aree polverose, IP4X minimo. La nostra fabbrica offre riscaldatori opzionali e controller anticondensa.

Analisi dei costi del ciclo di vita:Un'unità principale Ring iniziale più economica potrebbe costare di più nel lungo periodo se i pezzi di ricambio non sono disponibili o se richiede una manutenzione frequente. La nostra fabbrica fornisce un impegno di 20 anni sui pezzi di ricambio. Inoltre, considera il tempo medio di riparazione (MTTR): i componenti modulari come le ampolle in vuoto rimovibili riducono i tempi di riparazione da ore a minuti.

Consigliamo sempre ai clienti di richiedere un disegno di layout 3D che mostri le possibilità di espansione. Presso Lugao Power Co., Ltd., il nostro team tecnico assiste nella pianificazione della rete e fornisce configurazioni personalizzate. Un'unità Ring Main a prova di futuro rappresenta un investimento nell'affidabilità della rete.

Conclusione: prendere una decisione basata sui dati con Lugao Potenza Co.,Ltd.

La scelta dell'unità principale Ring giusta per le reti di media tensione richiede una valutazione sistematica dei parametri elettrici, del mezzo di isolamento, della robustezza al cortocircuito, delle funzioni di protezione e della scalabilità. In questa guida, i nostri esperti di Lugao Power Co.,Ltd. hanno condiviso criteri testati sul campo e approfondimenti di fabbrica. Abbiamo visto come la corretta Ring Main Unit riduca il costo totale di proprietà, migliori la sicurezza e consenta l'integrazione della rete intelligente. Non basare la tua decisione solo sul prezzo anticipato; considerare le certificazioni dei test di tipo, l'impatto ambientale e il track record del produttore.

La nostra fabbrica produce serie di unità principali Ring conformi allo standard IEC che servono servizi pubblici, data center, impianti rinnovabili e complessi industriali in tutto il mondo. Che tu abbia bisogno di SF6 o senza SF6, 12 kV o 40,5 kV, per interni o esterni, abbiamo una soluzione.Contatta il nostro team di ingegneri oggi stessoper una consulenza gratuita ed una proposta RMU personalizzata. Forniamo disegni dettagliati, studi di coordinamento della protezione e formazione in loco. Visita il nostro sito Web o invia un'e-mail a sales@lugao-power.com per discutere del tuo progetto. Lascia che ti aiutiamo ad alimentare il futuro con affidabilità ed efficienza. Richiedi subito il tuo preventivo e sperimenta la differenza Lugao Power.
