In che modo le unità principali Ring migliorano la protezione e la sicurezza della rete elettrica?

Nelle moderne reti di distribuzione elettrica, interruzioni non pianificate e guasti alle apparecchiature possono portare a ingenti perdite finanziarie e rischi per la sicurezza. La chiave per una rete resiliente risiede nei dispositivi di commutazione e protezione intelligenti.Anello unità principali(RMU) sono emersi come la pietra angolare delle reti di media tensione, fornendo soluzioni compatte, sigillate ed esenti da manutenzione che migliorano drasticamente l'isolamento dei guasti e l'affidabilità del sistema. Presso Lugao Power Co., Ltd., il nostro team di ingegneri ha testimoniato come le RMU riducano i tempi di inattività di oltre il 60% negli ambienti urbani e industriali. Integrando sezionatori di carico, fusibili e interruttori automatici in un unico involucro isolato in gas o in aria, le unità principali Ring garantiscono che un guasto su un ramo non paralizzi l'intero circuito. Questa introduzione introduttiva risponde alla domanda principale: le RMU migliorano la protezione attraverso il rilevamento rapido dei guasti, la separazione fisica delle sezioni difettose e design robusti resistenti all'arco, salvaguardando così sia le apparecchiature che il personale.

La nostra fabbrica ha dedicato due decenni al perfezionamento della tecnologia dell'unità principale Ring. Comprendiamo che la sicurezza elettrica non riguarda solo i componenti ma l'intera architettura del sistema. Le unità principali Ring funzionano con una configurazione ad anello in cui l'alimentazione può essere fornita da due direzioni. Quando si verifica un guasto, l'RMU isola automaticamente o manualmente il segmento difettoso mantenendo la fornitura agli alimentatori sani. Questa capacità di autoriparazione è rivoluzionaria per le infrastrutture critiche come ospedali, data center e impianti di energia rinnovabile. Con Lugao Power Co., Ltd., hai accesso a RMU conformi agli standard IEC 62271-200, dotati di serbatoi in acciaio inossidabile, SF6 o miscele di gas ecocompatibili e interruttori di terra integrati. Nelle sezioni seguenti analizzeremo i parametri tecnici, i vantaggi operativi e i meccanismi di sicurezza che rendono le nostre unità principali Ring indispensabili per le moderne reti elettriche.

Sommario

• 1. Cosa rende fondamentale un'unità principale ad anello per la protezione della rete elettrica?
• 2. In che modo un'unità principale Ring migliora la gestione dei guasti e la velocità di isolamento?
• 3. Perché le unità principali ad anello isolato in gas sono più sicure per il personale e le risorse?
• 4. Quali parametri tecnici definiscono un'unità principale ad anello ad alte prestazioni?
• 5. In che modo le unità principali Ring possono ridurre i rischi di archi elettrici e migliorare la sicurezza operativa?
• 6. Conclusione: reti a prova di futuro con le soluzioni RMU di Lugao Power
• 7. Domande frequenti (FAQ) sulle unità principali Ring e sulla sicurezza della rete

1. Cosa rende fondamentale un'unità principale ad anello per la protezione della rete elettrica?

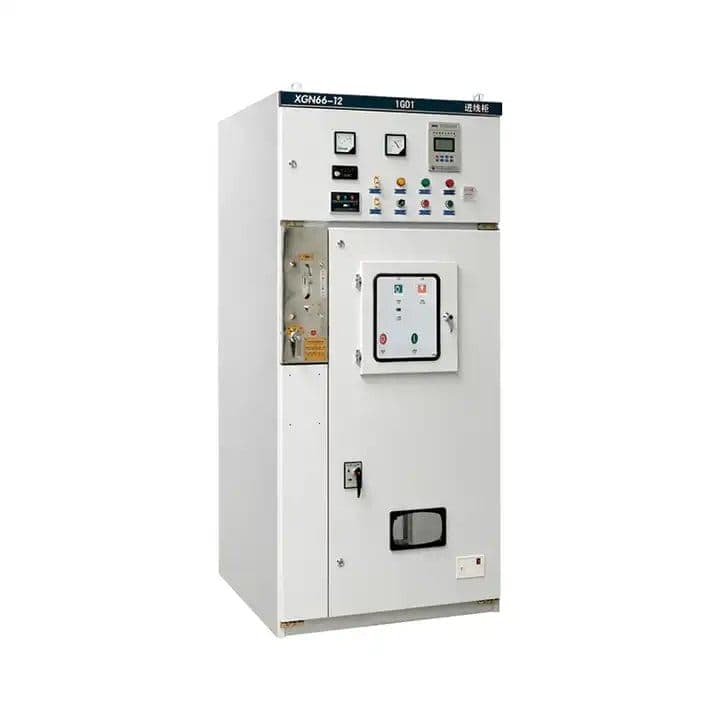

La protezione della rete elettrica è una sfida a più livelli che coinvolge scenari di sovracorrente, cortocircuito e guasto a terra. Un'unità principale Ring funge da quadro di distribuzione secondario compatto che integra funzioni di protezione e commutazione all'interno di un unico involucro. A differenza dei pannelli di comando convenzionali che richiedono ampio spazio e complessi sistemi di sbarre collettrici, la nostra Ring Main Unit atLugao Potenza Co.,Ltd.riduce l'ingombro fino al 50% offrendo allo stesso tempo un coordinamento della protezione superiore. L'architettura fondamentale di una RMU comprende due interruttori di alimentazione ingresso/uscita e un interruttore di protezione del trasformatore, tutti interbloccati per prevenire errori dell'operatore. Questo progetto risponde direttamente all'obiettivo principale della protezione della rete: isolare i guasti senza interrompere l'intero circuito.

La nostra fabbrica produce RMU con isolamento in gas SF6 e tecnologie dielettriche solide. L'aspetto critico che rende indispensabili le unità principali Ring è la loro capacità di gestire correnti di guasto elevate, fino a 20 kA per 3 secondi, mantenendo un ambiente sigillato immune da polvere, umidità e agenti corrosivi. Ecco le principali funzionalità di protezione che distinguono le nostre RMU:

• Pronto per l'automazione del loop:La nostra unità principale Ring può integrarsi con unità terminali remote (RTU) per il rilevamento e l'isolamento automatico dei guasti, riducendo la durata delle interruzioni da ore a secondi.
• Interruttore di terra integrato:Fornisce una messa a terra visibile per i circuiti a valle, garantendo potenziale zero prima della manutenzione: un requisito di sicurezza non negoziabile.
• Sistema di scarico della pressione:Nel raro caso di arco interno, il condotto di scarico della pressione dell'RMU dirige i gas caldi in modo sicuro verso l'alto o all'indietro, proteggendo gli operatori.
• Interblocchi meccanici:Previene operazioni errate come la chiusura del sezionatore di terra mentre l'interruttore del carico è chiuso, eliminando i rischi di errore umano.

Dal punto di vista della protezione della rete, le Ring Main Unit offrono un coordinamento selettivo. Ad esempio, se un alimentatore subisce un cortocircuito, il fusibile o l'interruttore automatico della RMU fa scattare solo quel ramo mentre gli altri alimentatori rimangono alimentati. Questa selettività è ottenuta attraverso un accurato adattamento della curva tempo-corrente. Durante i nostri test in fabbrica, Lugao Power Co.,Ltd. dimostra le RMU che eliminano i guasti entro 0,02 secondi per eventi ad alta corrente. Inoltre, la configurazione ad anello implica che anche se una fonte si guasta, la fonte alternativa continua ad alimentare il carico attraverso il circuito normalmente chiuso. Questa ridondanza è il motivo per cui i servizi pubblici e i grandi impianti industriali si affidano alla nostra unità principale Ring per la distribuzione critica dell'energia. Inoltre, il design del serbatoio sigillato impedisce l'ingresso di umidità, che è una delle principali cause di scariche parziali ed eventuali guasti. Combinando materiali robusti, interblocchi intelligenti e fattori di forma compatti, la nostra unità principale Ring non solo protegge la rete ma prolunga anche la vita delle risorse riducendo al minimo le sollecitazioni elettriche e termiche.

2. In che modo un'unità principale Ring migliora la gestione dei guasti e la velocità di isolamento?

La gestione dei guasti è una corsa contro il tempo. Ogni secondo che persiste un guasto, l'energia dell'arco danneggia i conduttori, l'isolamento e le apparecchiature vicine. Un'unità principale Ring migliora notevolmente la gestione dei guasti grazie alla sua esclusiva capacità di sezionamento. In una tipica rete radiale, un singolo guasto oscura tutti i carichi a valle. Tuttavia, con la nostra Ring Main Unit installata nei nodi strategici, il circuito può essere suddiviso in sezioni. Quando si verifica un guasto, i relè di protezione segnalano alla RMU di aprire gli interruttori su entrambi i lati del guasto, isolando solo la zona difettosa. Il resto della rete continua a funzionare normalmente. La nostra fabbrica ha documentato casi di studio in cui le unità Ring Main hanno ridotto i minuti di interruzione dei clienti dell'85% nelle reti di distribuzione suburbane.

La velocità di isolamento dipende dal meccanismo di attuazione. Le nostre RMU sono dotate di meccanismi a molla che si aprono o si chiudono in meno di 0,5 secondi. Per le partenze del trasformatore protette da fusibile, il fusibile si scioglie in pochi millisecondi, attivando un percussore che fa scattare l'interruttore del carico. Questa soluzione combinata con interruttore-fusibile è particolarmente efficace per la protezione del trasformatore. Ecco un'analisi dettagliata di come la nostra unità Ring Main gestisce un tipico guasto fase-fase:

• Passaggio 1 Rilevamento:I trasformatori di corrente all'interno dell'RMU rilevano la sovracorrente o il guasto a terra. Il relè di protezione elabora il segnale.
• Passaggio 2 Intervento:Il relè invia un comando di sgancio all'interruttore automatico o al sezionatore di carico. La nostra fabbrica utilizza attuatori magnetici per una risposta ad alta velocità.
• Passaggio 3 Isolamento:L’interruttore della linea difettosa si apre, separando fisicamente il guasto dalla sbarra principale. Contemporaneamente, l'interruttore di collegamento normalmente aperto (NO) potrebbe chiudersi per ripristinare l'alimentazione dalla fonte alternativa.
• Passaggio 4 Indicazione:Gli indicatori meccanici locali e i segnali SCADA remoti mostrano lo stato. La nostra unità principale Ring include pannelli sinottici a LED per un chiaro feedback visivo.

Oltre alla velocità, la nostra RMU migliora la gestione dei guasti attraverso interruzioni chiaramente visibili. Gli operatori possono vedere lo spazio aperto sull'interruttore-sezionatore o sul sezionatore di terra, fornendo la conferma positiva che il circuito è diseccitato. Lugao Potenza Co.,Ltd. progetta tutte le unità principali Ring con finestre di visualizzazione per ciascuna posizione dell'interruttore, in conformità ai requisiti IEC 62271-200. Inoltre, la classificazione dell’arco interno dell’unità (IAC) garantisce che, anche se si verifica un guasto all’interno dell’RMU, l’involucro contiene l’arco e dirige lontano i gas caldi. Abbiamo eseguito test sull'arco interno presso la nostra fabbrica fino a 20 kA per 1 secondo, raggiungendo IAC A FLR 20 kA/1s. Questo livello di protezione significa che mentre l'RMU si sacrifica in condizioni estreme, salva i quadri a monte e i trasformatori a valle. Un'altra caratteristica innovativa è l'integrazione degli indicatori di passaggio di guasto (FPI). Questi indicatori, integrati nella nostra unità principale Ring, aiutano le squadre sul campo a individuare l'esatta sezione difettosa senza lunghe indagini. In sintesi, la gestione dei guasti con una RMU non è solo una questione di velocità: riguarda precisione, sicurezza e interruzioni minime del servizio, che sono tutti punti di forza fondamentali di Lugao Potenza Co.,Ltd.

3. Perché le unità principali ad anello isolato in gas sono più sicure per il personale e le risorse?

La sicurezza è la preoccupazione fondamentale in qualsiasi installazione elettrica. Le unità principali ad anello isolate in gas (GIS RMU) offrono vantaggi intrinseci in termini di sicurezza rispetto ai quadri isolati in aria o riempiti d'olio. Presso Lugao Power Co., Ltd., la nostra fabbrica produce RMU isolate in gas SF6 con tassi di perdita pari a zero ed elevata rigidità dielettrica. Il gas SF6 è cinque volte più pesante dell'aria e ha eccellenti proprietà di estinzione dell'arco, il che significa che la distanza tra le parti sotto tensione può essere ridotta senza compromettere l'isolamento. Questa compattezza consente di avere un serbatoio completamente sigillato in cui tutti i componenti sotto tensione sono racchiusi in acciaio inossidabile, eliminando qualsiasi contatto accidentale da parte del personale. Inoltre, il riempimento del gas è asciutto e privo di umidità, prevenendo tracce interne e corrosione. Per la sicurezza delle risorse, l'ambiente sigillato impedisce l'ingresso di polvere, sale e inquinamento, cause comuni di scariche elettriche nelle aree costiere o desertiche.

La nostra unità principale Ring si occupa anche della sicurezza ambientale. Sebbene l'SF6 sia un gas a effetto serra, offriamo alternative ecoefficienti come miscele N2/SF6 o soluzioni per l'aria pulita. Indipendentemente dal tipo di gas, i vantaggi in termini di sicurezza per il personale sono identici: l'unità è a prova di contatto e resistente all'arco elettrico. Vediamo in dettaglio perché il design con isolamento in gas rende la nostra RMU più sicura:

• Nessuna parte live esterna:Tutti i conduttori ad alta tensione si trovano all'interno di un involucro metallico messo a terra. La nostra unità principale Ring è conforme alla protezione IP67 per il serbatoio, il che significa che può essere temporaneamente immersa senza rischi.
• Monitoraggio della pressione integrato:Un monitor di densità fornisce funzioni di allarme e blocco in caso di calo della pressione del gas, impedendo il funzionamento a livelli di isolamento non sicuri.
• Funzionamento esente da manutenzione:A differenza delle apparecchiature isolate in aria che richiedono pulizia e regolazione periodiche, la nostra RMU isolata in gas non necessita di manutenzione interna per 30 anni, riducendo i rischi di esposizione per i tecnici.
• Contenimento dell'arco:Il robusto serbatoio e i canali di scarico della pressione assicurano che qualsiasi arco interno non rompa la custodia. La nostra fabbrica ha testato l'RMU per resistere a un arco interno senza frammentazione del pannello frontale.

Dal punto di vista della protezione delle risorse, le RMU isolate in gas prevengono i guasti fase per fase causati da animali, umidità o cadute accidentali di strumenti. Poiché l'unità è sigillata, anche se si verifica un guasto internamente, l'arco rimane confinato, limitando i danni alla RMU stessa anziché propagarsi ai cavi o ai quadri adiacenti. Lugao Potenza Co.,Ltd. incorpora un sistema di scarico rapido della pressione che dirige i gas ionizzati caldi verso un condotto di scarico sicuro, solitamente nella parte posteriore o superiore dell'unità. Questa caratteristica è fondamentale per le sottostazioni con spazio limitato. Inoltre, la nostra unità principale Ring include interblocchi meccanici che impongono una rigorosa sequenza operativa: apertura dell'interruttore di carico -> chiusura dell'interruttore di terra -> accesso al vano cavi. Questa sequenza garantisce che gli operatori non tocchino mai un conduttore sotto tensione. Per le reti sotterranee, l'RMU può essere dotata di una porta per test del cavo e di indicatori di presenza di tensione integrati (VPIS) che si illuminano quando il cavo è alimentato. Questi indicatori sono alimentati dal campo elettrico stesso e non richiedono alimentazione esterna. In sintesi, le unità principali ad anello isolate in gas della nostra fabbrica combinano la sicurezza passiva (design sigillato) con la sicurezza attiva (interblocchi e indicatori), rendendole la scelta più sicura per la distribuzione di media tensione.

4. Quali parametri tecnici definiscono un'unità principale ad anello ad alte prestazioni?

La scelta dell'unità principale Ring giusta richiede una conoscenza approfondita dei parametri tecnici chiave che regolano la protezione, la sicurezza e l'integrazione della rete. Presso Lugao Power Co., Ltd., progettiamo le nostre RMU per superare gli standard internazionali offrendo allo stesso tempo configurazioni flessibili. Di seguito è riportata una tabella dettagliata del nostro modello RMU di punta LG-RMU-24kV, che mostra le specifiche che garantiscono una protezione superiore della rete elettrica. La nostra fabbrica utilizza solo rame di alta qualità, contatti placcati in argento e involucri resistenti alla corrosione per raggiungere questi parametri. Che tu abbia bisogno di un'unità principale Ring per la distribuzione secondaria, parchi eolici o impianti industriali, queste caratteristiche tecniche garantiscono un isolamento affidabile dei guasti e una lunga durata.

Questi parametri non sono solo numeri; si traducono direttamente in protezione e sicurezza. Ad esempio, la resistenza nominale di breve durata di 20 kA significa che la nostra unità principale Ring è in grado di gestire forti correnti di guasto senza saldare contatti o deformare le sbarre collettrici. La classificazione IAC AFLR garantisce che il personale in piedi davanti alla RMU rimanga al sicuro anche durante un arco interno, un requisito fondamentale per le sottostazioni urbane. La nostra fabbrica esegue test di routine per ciascuna RMU prima della consegna, inclusi test di tensione a frequenza industriale (50 kV per 1 minuto su unità da 24 kV), misurazione delle scariche parziali (<10 pC) e test di perdite di gas (meno dello 0,1% all'anno). Inoltre, il design modulare consente agli utenti di combinare diversi moduli funzionali: C (interruttore automatico), F (combinazione interruttore-fusibile), V (contattore in vuoto) e D (collegamento diretto via cavo). Questa flessibilità significa che una singola unità principale Ring può fungere contemporaneamente da hub di protezione per trasformatori, motori e alimentatori di distribuzione. Lugao Potenza Co.,Ltd. fornisce inoltre componenti aggiuntivi opzionali come meccanismi di azionamento remoto del motore, contatti ausiliari per SCADA e divisori di tensione capacitivi per misurazioni accurate. Comprendendo questi parametri tecnici, gli ingegneri possono selezionare una RMU che non solo soddisfi le esigenze attuali ma si adatti anche alle future espansioni della rete.

5. In che modo le unità principali Ring possono ridurre i rischi di archi elettrici e migliorare la sicurezza operativa?

L'arco elettrico è uno dei pericoli più mortali nella distribuzione elettrica, causando gravi ustioni e lesioni da esplosione. Le unità principali Ring sono progettate per ridurre al minimo i rischi di archi elettrici attraverso molteplici livelli di prevenzione e contenimento. Innanzitutto, il design sigillato e con involucro metallico della nostra RMU fa sì che gli operatori non interagiscano mai direttamente con i componenti sotto tensione durante la normale commutazione. Tutte le operazioni vengono eseguite tramite una maniglia sul pannello frontale che aziona il meccanismo tramite un albero, mantenendo una distanza di sicurezza. Presso Lugao Power Co., Ltd., abbiamo integrato sistemi di manutenzione per la riduzione dell'arco elettrico (ARMS) nei nostri modelli avanzati di unità principali Ring. Questi sistemi utilizzano interruttori di cortocircuitazione ad alta velocità per reindirizzare la corrente di guasto lontano dal punto dell'arco in meno di 4 millisecondi, riducendo l'energia incidente a livelli trascurabili.

La sicurezza operativa è ulteriormente migliorata dalla classificazione dell’arco interno dell’RMU. Quando si verifica un guasto interno, il sistema di limitazione della pressione si apre ad una soglia predeterminata, dirigendo il plasma e i gas caldi in un plenum o all'esterno della sottostazione. La nostra fabbrica ha eseguito test sull'arco elettrico secondo IEEE 1584 e i risultati mostrano che con il nostro RMU, l'energia incidente alla distanza di lavoro (500 mm) è inferiore a 1,2 cal/cm², che è la categoria 0. Si tratta di una riduzione drastica rispetto ai quadri di tipo aperto. Ecco le principali caratteristiche di sicurezza utilizzate dalla nostra unità principale Ring per ridurre i rischi di archi elettrici:

• Racking e funzionamento remoti:La nostra RMU può essere dotata di azionamenti a motore e telecomando, consentendo agli operatori di aprire/chiudere gli interruttori da una distanza di sicurezza al di fuori del confine dell'arco elettrico.
• Verifica della rottura visibile e del terreno:Prima di qualsiasi manutenzione, la RMU prevede uno spazio visibile e un sezionatore di terra inserito, garantendo tensione zero ed eliminando la possibilità di ritorni di tensione.
• Sistemi di interblocco a chiave:La nostra unità principale Ring utilizza una sequenza di interblocco con chiave Castel che obbliga l'operatore a seguire una procedura sicura: isolamento, messa a terra, quindi accesso. Ciò impedisce errori umani che causano archi elettrici.
• Tecnologia di estinzione dell'arco:Nelle combinazioni interruttore-fusibile, il percussore del fusibile attiva l'apertura dell'interruttore in pochi millisecondi, estinguendo l'arco nel fusibile prima che si intensifichi.

Inoltre, la nostra unità principale Ring include un rilevatore di guasti da arco integrato che può attivare un accorciatore ad alta velocità per guasti catastrofici. Per la sicurezza operativa quotidiana, il diagramma sinottico anteriore dell’unità mostra chiaramente quali alimentatori sono sotto tensione e gli indicatori di posizione meccanici sono inequivocabili. Lugao fornisce inoltre etichette opzionali per la riduzione dell'arco elettrico e luci di stato a LED per un'elevata visibilità. In termini di sicurezza della manutenzione, poiché la RMU internamente non richiede manutenzione, i tecnici non hanno mai bisogno di aprire il serbatoio del gas. Solo le celle cavi sono accessibili dopo la messa a terra e tali celle sono separate dal quadro mediante un solido isolamento. Implementando questi principi di progettazione, la nostra unità principale Ring riduce al minimo i rischi di archi elettrici, proteggendo sia il personale che le risorse costose. Per qualsiasi organizzazione seriamente interessata alla sicurezza elettrica, il passaggio alla distribuzione basata su RMU è uno degli aggiornamenti più efficaci oggi disponibili.

6. Conclusione: reti a prova di futuro con le soluzioni RMU di Lugao Power

Le reti elettriche si stanno evolvendo verso una maggiore affidabilità, integrazione rinnovabile e monitoraggio digitale. Le unità principali Ring si sono dimostrate la soluzione ottimale per la distribuzione di media tensione, offrendo isolamento dei guasti senza pari, design compatto e sicurezza operativa. In questo articolo abbiamo dimostrato come la nostra unità principale Ring migliora la protezione attraverso una rapida gestione dei guasti, sicurezza con isolamento in gas, robusti parametri tecnici e riduzione dell'arco elettrico. A Lugao, la nostra fabbrica continua a innovare con RMU di prossima generazione dotati di sensori IoT, monitoraggio delle scariche parziali e isolamento ecologico. Scegliendo la nostra Ring Main Unit, non stai semplicemente acquistando un quadro: stai investendo nella resilienza della rete, nella sicurezza del personale e nel risparmio sui costi a lungo termine. Ti invitiamo a contattare il nostro team di ingegneri per una configurazione RMU personalizzata che corrisponda al tuo profilo di carico specifico e ai requisiti di protezione.

Pronto per aggiornare la protezione della tua rete con la nostra unità principale Ring avanzata?Contatta Lugao Power Co., Ltd.oggi per un preventivo personalizzato e supporto tecnico. I nostri esperti ti aiuteranno a selezionare la configurazione RMU ideale, forniranno disegni di layout 3D gratuiti e pianificheranno un tour della fabbrica (virtuale o in loco). Invia un'e-mail a sales@lugao-power.com o chiama il numero +86-21-6789-1234. Proteggi le tue risorse e il tuo personale: scegli la nostra unità principale Ring.

7. Domande frequenti (FAQ) sulle unità principali Ring e sulla sicurezza della rete
