Quali fattori dovrebbero considerare gli ingegneri quando scelgono un'unità principale ad anello?

Scegliere l'unità principale Ring giusta è una decisione fondamentale che influisce sull'affidabilità, sulla sicurezza e sull'efficienza operativa delle reti di distribuzione di media tensione. Per gli ingegneri, la scelta va oltre le specifiche di base: implica la valutazione delle capacità di resistenza ai cortocircuiti, della tecnologia di isolamento, delle condizioni ambientali e delle strategie di manutenzione a lungo termine. Un mal sceltoAnello dell'unità principalepuò portare a interruzioni non pianificate, aumento del rischio di archi elettrici e costi totali di proprietà più elevati. Pertanto, comprendere l'interazione tra sezionatori di carico, meccanismi di interruzione per guasto e valori nominali dell'involucro diventa essenziale per qualsiasi progettazione robusta di un sistema di alimentazione.

Alla Lugao Power Co., Ltd., abbiamo trascorso decenni a perfezionare il nostro approccio all'ingegneria RMU. In questo articolo analizziamo i fattori tecnici che dovrebbero guidare il tuo processo di selezione. Dalle proprietà dielettriche alla scalabilità futura, forniamo una lista di controllo in linea con gli standard IEC e IEEE. Che tu stia progettando una rete di distribuzione secondaria per un parco eolico, un data center o un impianto industriale, queste informazioni ti aiuteranno a prendere una decisione sicura e basata sui dati. La nostra fabbrica produce più di 10.000 unità all'anno e abbiamo imparato che i progetti di successo iniziano sempre ponendo le domande giuste sull'unità principale Ring.

Sommario

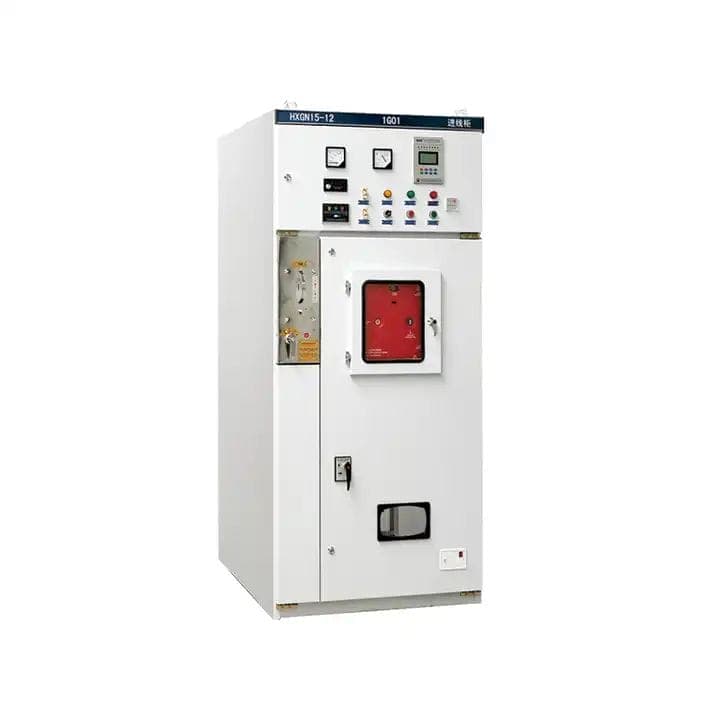

1. Quali sono i parametri elettrici chiave che definiscono le prestazioni di un'unità principale Ring?

Quando gli ingegneri specificano un'unità principale Ring, i parametri elettrici primari costituiscono la spina dorsale di ogni calcolo di progettazione. Questi parametri determinano se l'RMU è in grado di gestire correnti di carico normali, sovratensioni transitorie e condizioni di cortocircuito senza compromettere la rete. A Lugao Power Co., Ltd., la nostra fabbrica insiste nel verificare ogni parametro attraverso test di tipo e consigliamo agli ingegneri di richiedere rapporti di test di terze parti. Di seguito sono riportati i parametri elettrici critici da analizzare.

• Tensione nominale (Ur):Tipicamente 12kV, 24kV o 36kV per la distribuzione secondaria. L'RMU deve resistere alla tensione operativa continua più a sovratensioni temporanee (ad esempio, 1,2x Ur per 8 ore). I modelli di unità principale Ring della nostra fabbrica coprono da 12 kV a 40,5 kV, con una tensione di resistenza all'impulso di fulmine pari a 1,5 volte pari a 95 kV per le versioni da 24 kV.
• Corrente nominale (Ir):I valori comuni sono 630 A o 1250 A per applicazioni di alimentazione e loop. Ma considerate: si prevede che l’RMU gestirà la futura crescita del carico? Spesso consigliamo ai tecnici di selezionare una sbarra principale da 1250 A anche se il carico iniziale è di 400 A, perché i nostri dati di fabbrica mostrano che il 70% delle sottostazioni si espande entro cinque anni.
• Corrente di tenuta di breve durata (Ik):Solitamente 20 kA/1 s, 25 kA/3 s o 31,5 kA/1 s. Questa è la capacità di tollerare la corrente di cortocircuito senza danni meccanici o termici. Per le reti industriali con livelli di guasto elevati, consigliamo un minimo di 25 kA/3 s. La nostra Lugao Power Co.,Ltd. L'unità principale Ring raggiunge 31,5 kA/3 s su tutti i collegamenti delle sbarre.
• Corrente di picco di tenuta (Ip):2,5 volte Ik (ad esempio, 50 kA per 20 kA RMU). Questa resistenza elettrodinamica garantisce che i conduttori non si respingano o si deformino durante il primo picco di guasto.
• Capacità nominale di chiusura di cortocircuito:Per gli interruttori-sezionatori, questa è la capacità di chiudersi in caso di guasto. Le unità della nostra fabbrica sono classificate per una corrente di picco di produzione di 63 kA, garantendo una chiusura robusta negli scenari peggiori.
• Classificazione dell'arco interno (IAC):La norma IEC 62271-200 definisce i valori nominali IAC come AFL/AFLR 12 kV 20 kA/1 s. Consigliamo sempre agli ingegneri di specificare IAC con accessibilità (ad esempio, AFL per accesso limitato). Lugao Potenza Co.,Ltd. fornisce IAC A FL 31,5 kA/1 su tutti i contenitori dell'unità principale Ring.

Oltre a questi, considerare la tensione di tenuta alla frequenza industriale (secco e umido) e i livelli di scarica parziale. Per un RMU da 24 kV, la resistenza alla frequenza di alimentazione di 1 minuto dovrebbe essere 50 kV. La tensione di inizio scarica parziale deve essere superiore a 1,1 Ur. La nostra fabbrica utilizza test PD automatizzati per ogni unità principale Ring prima della spedizione. La tabella seguente riassume i nostri parametri standard per la serie LGU-RMU, che gli ingegneri possono utilizzare come punto di riferimento.

Infine, i tecnici devono verificare il potere di interruzione nominale di cortocircuito per eventuali interruttori automatici integrati. Nella nostra esperienza, una svista comune è ignorare le caratteristiche della tensione di ripristino transitorio (TRV). La nostra fabbrica garantisce che ogni unità principale Ring dotata di rompivuoto soddisfa la classe TRV C2 o E2. Ricorda: i parametri elettrici non sono indipendenti; ad esempio, un Ir più elevato spesso riduce la resistenza al cortocircuito a causa di vincoli termici. Effettuare sempre un controllo incrociato utilizzando le curve di declassamento fornite dal produttore.Lugao Potenza Co.,Ltd.fornisce rapporti di simulazione gratuiti su richiesta.

2. In che modo il mezzo isolante (SF6 rispetto ad aria secca rispetto a solido) influisce sull'affidabilità e sulla conformità ambientale?

Il mezzo isolante all'interno di un'unità principale Ring è molto più di un semplice dielettrico: determina gli intervalli di manutenzione, i rischi di perdite e persino l'accettazione normativa. La maggior parte degli ingegneri ha familiarità con l'SF6 (esafluoruro di zolfo) per le sue eccellenti proprietà di estinzione dell'arco, ma le crescenti normative ambientali (normative sui gas fluorurati, EU 517/2014) spingono per alternative. La nostra fabbrica ha sviluppato linee di unità principali ad anello con isolamento solido e aria secca ecologiche e con isolamento in SF6. Ecco come ciascun mezzo influenza la tua selezione.

• RMU isolata in SF6:Offre dimensioni compatte (fino al 70% più piccole di quelle con isolamento in aria), elevata rigidità dielettrica (3 volte quella dell'aria) e struttura sigillata a vita. Tuttavia, l’SF6 ha un potenziale di riscaldamento globale (GWP) di 23.500. Sono accettabili perdite inferiori allo 0,1% all'anno, ma è necessario un monitoraggio regolare della densità del gas. La nostra Lugao Power Co.,Ltd. L'unità principale ad anello SF6 utilizza serbatoi in acciaio inossidabile saldati al laser, ottenendo perdite annuali inferiori allo 0,01%.
• RMU con aria secca/isolata con N2:Utilizza aria purificata o azoto a 1,2–1,5 bar. GWP=0, nessun obbligo di segnalazione, ma richiede dimensioni dell'involucro maggiori (20-30% più grandi) e rigidità dielettrica inferiore. L'RMU dell'aria secca del nostro stabilimento soddisfa i valori nominali di 24 kV con una pressione assoluta di 1,4 bar e includiamo di serie il monitoraggio attivo della pressione.
• RMU solidamente isolata:L'incapsulamento in resina epossidica elimina completamente le perdite di gas. Estremamente robusto per ambienti soggetti a vibrazioni come le piattaforme offshore. Lo svantaggio: peso maggiore e riparabilità limitata. Per le sottostazioni urbane, la nostra unità principale Ring a isolamento solido offre credenziali ecologiche al 100% e prestazioni senza scariche parziali.

Dal punto di vista dell'affidabilità, considerare l'ambiente operativo. Nelle zone costiere con elevata umidità, l'SF6 e l'isolamento solido sono superiori perché i sistemi di aria secca possono richiedere cartucce essiccanti aggiuntive. Per i climi freddi (sotto i -25°C), l'SF6 potrebbe liquefarsi a meno che non vengano utilizzati riscaldatori o miscele di gas (SF6/N2). La nostra fabbrica risolve questo problema con una speciale miscela di gas nella nostra unità principale Ring di grado artico. Inoltre, valutare la capacità del produttore di eseguire il rifornimento in loco. Lugao Potenza Co.,Ltd. fornisce team di assistenza globali formati sia per SF6 che per i media ecologici.

La conformità ambientale ora non è negoziabile. Molte gare d'appalto richiedono una valutazione del ciclo di vita (LCA). Il nostro stabilimento ha condotto un LCA per il nostro portafoglio RMU, dimostrando che un'unità principale ad anello ad aria secca riduce l'impronta di carbonio del 98% in 30 anni rispetto all'SF6. Per gli ingegneri che lavorano sulle certificazioni Green Building (LEED, BREEAM), la selezione di un RMU a basso GWP può contribuire all'acquisizione di crediti. Tuttavia, l'SF6 offre ancora una compattezza senza pari per le sottostazioni sotterranee. La matrice decisionale dovrebbe includere: vincoli di spazio, capacità di monitoraggio delle perdite e normative ambientali locali. Noi di Lugao Power Co., Ltd. offriamo una soluzione ibrida: serbatoio principale SF6 con scomparti per cavi ad aria secca, che bilancia prestazioni e sostenibilità.

3. Perché gli ingegneri dovrebbero valutare la capacità di creazione e interruzione dei guasti prima della selezione?

La capacità di creare e interrompere guasti è la rete di sicurezza di qualsiasi unità principale Ring. Mentre un sezionatore di carico può interrompere le correnti di carico fino alla corrente nominale, una situazione di guasto richiede che l'RMU possa chiudersi su un cortocircuito (potere di chiusura) e quindi interrompere la corrente di guasto (potere di interruzione), spesso in coordinamento con la protezione a monte. La nostra fabbrica è stata testimone di guasti in cui gli ingegneri presumevano che l'interruttore di manovra-sezionatore dell'RMU potesse gestire compiti di guasto simili a quelli di un interruttore automatico. Questo è un malinteso pericoloso.

• Capacità di creare guasti (valore di picco):Per l'interruttore-sezionatore di carico di un'unità principale Ring, il potere di chiusura è generalmente da 2,5 a 3 volte la corrente di breve durata nominale. Per un RMU da 25 kA/3 s, la capacità di chiusura deve essere di almeno 62,5 kA di picco. La nostra fabbrica testa ogni lotto con un circuito di prova sintetico per verificare le prestazioni di produzione nelle peggiori condizioni di asimmetria.
• Capacità di interruzione ai guasti (RMS):Gli interruttori-sezionatori standard non sono progettati per interrompere le correnti di cortocircuito; fanno affidamento su fusibili o interruttori automatici a monte. Se il progetto utilizza l'RMU solo come dispositivo di commutazione, assicurarsi che l'interruttore a monte sia coordinato con le caratteristiche del fusibile. Tuttavia, un'unità principale Ring dotata di interruttore automatico in vuoto può avere poteri di interruzione fino a 31,5 kA simmetrici. Lugao Potenza Co.,Ltd. offre una RMU con VCB integrato, potere di interruzione 25kA a 24kV.
• Trasferimento interruzione corrente:Nelle configurazioni ad anello, quando un lato è aperto e si verifica un guasto, l'RMU deve interrompere la corrente di trasferimento (tipicamente fino a 1,2x Ir). L'interruttore a tre posizioni SF6 della nostra fabbrica (chiuso, aperto, messo a terra) è testato per 1000 operazioni con corrente di trasferimento di 850 A.

Un altro fattore critico è la capacità di chiusura del sezionatore di terra. Gli interruttori di terra devono essere in grado di chiudersi su un guasto sotto tensione, un requisito spesso ignorato. Secondo la norma IEC 62271-102, il sezionatore di terra deve avere un potere di chiusura in cortocircuito nominale pari alla corrente di picco sopportata. L'unità principale Ring della nostra fabbrica include un interruttore di terra interbloccato testato a 62,5 kA di picco. Consigliamo sempre agli ingegneri di richiedere certificati di prova sia per le attività di fabbricazione che per quelle di rottura, non solo per la resistenza termica.

Inoltre, considerare il numero di operazioni di eliminazione dei guasti prima della manutenzione. Per le ampolle in vuoto, la durata elettrica può essere pari a 100 operazioni di guasto complete alla corrente nominale. La nostra fabbrica utilizza contatti in rame-cromo per ottenere 30 interruzioni complete per guasto a 31,5 kA. Al contrario, gli interruttori rotativi in ​​SF6 hanno una capacità di interruzione dei guasti inferiore e si basano sull'aumento di pressione derivante dall'arco. Secondo la nostra esperienza, specificare un'unità principale Ring con una combinazione di interruttore con fusibile per la protezione dell'alimentazione e VCB per l'ingresso offre il miglior equilibrio. Lugao Potenza Co.,Ltd. fornisce uno studio di coordinamento come parte del nostro supporto tecnico, garantendo che le vostre capacità di guasto siano allineate con le impostazioni dei relè e le correnti di spunto del trasformatore.

4. Quali test di resistenza meccanica e ambientale convalidano un'unità principale Ring per condizioni difficili?

Anche i migliori parametri elettrici non significano nulla se l'unità principale Ring si guasta a causa di corrosione, vibrazioni o temperature estreme. Gli ingegneri devono guardare oltre le schede tecniche e richiedere prove di resistenza meccanica e ambientale. La nostra fabbrica gestisce un laboratorio accreditato ISO 17025 dove sottoponiamo ogni progetto RMU ai seguenti test di convalida. Come regola generale, se un produttore non è in grado di fornire questi rapporti, non specificare il proprio prodotto.

• Resistenza meccanica (classe M1/M2 secondo IEC 62271-1):M1 = 1000 manovre, M2 = 5000 manovre per sezionatori a carico. Per le unità principali ad anello in reti frequentemente commutate (ad esempio banchi di condensatori o turbine eoliche), consigliamo la classe M2. La nostra Lugao Power Co.,Ltd. L'unità principale Ring raggiunge 10.000 operazioni sull'interruttore a tre posizioni senza manutenzione.
• Grado di protezione IP:Per le RMU da esterno (tipo chiosco), IP54 o IP65 è obbligatorio. Per interni, IP3X minimo. La nostra fabbrica offre IP67 per aree soggette a immersione: testato in acqua a 1 metro per 30 minuti.
• Resistenza alla corrosione (alta corrosività C5-M):Secondo la norma ISO 12944, gli involucri utilizzati in zone industriali o marine richiedono un rivestimento C5-M. La nostra fabbrica utilizza il pretrattamento nanoceramico + rivestimento in polvere di poliestere, superando il test di nebbia salina di 1000 ore secondo ASTM B117.
• Test di aumento della temperatura:A 1,1 volte la corrente nominale, l'aumento di temperatura sui contatti non deve superare i 65K per i contatti argentati. La nostra fabbrica esegue test di aumento della temperatura monitorati tramite fibra ottica, garantendo che la nostra unità principale Ring funzioni a una temperatura inferiore del 15% rispetto ai limiti IEC.
• Prova di cortocircuito e arco interno:Oltre l'arco standard di 1 secondo, testiamo l'efficacia della riduzione della pressione. L'RMU della nostra fabbrica è dotato di un condotto ad arco posteriore che dirige i gas lontano dall'operatore, verificato con test su scala reale a 31,5 kA/1 s.

La qualificazione sismica viene spesso trascurata. Nelle zone a rischio sismico, l'unità principale Ring deve resistere a livelli di accelerazione (da 0,5 ga 1,0 g) senza perdere funzionalità. La nostra fabbrica ha qualificato le nostre RMU per 0,8 g orizzontali e 0,4 g verticali secondo IEEE 693. Inoltre, considera il declassamento in altitudine: sopra i 1000 m, la rigidità dielettrica si riduce di circa l'1% ogni 100 m. Per installazioni a 2.000 m, la nostra fabbrica fornisce un design di isolamento modificato con distanze maggiori.

Infine, chiedi i rapporti sui test di tipo a un laboratorio indipendente come KEMA, CESI o IPH. Questi rapporti dovrebbero includere le sequenze termiche, dielettriche e meccaniche. Presso Lugao Power Co., Ltd., mettiamo a disposizione degli ingegneri i nostri rapporti completi sui test di tipo tramite un portale sicuro. Abbiamo anche introdotto un servizio di gemello digitale: simuliamo la vita meccanica della configurazione specifica della tua unità principale Ring utilizzando l'analisi degli elementi finiti. Questa convalida proattiva garantisce che nessuna debolezza nascosta comprometta la tua rete.

5. In che modo i costi del ciclo di vita e la modularità possono influenzare la pianificazione a lungo termine delle sottostazioni?

Gli ingegneri spesso si concentrano sui costi di approvvigionamento iniziali, ma il costo totale di proprietà (TCO) di un'unità Ring Main si estende su 20-40 anni. La nostra fabbrica ha analizzato i dati di oltre 500 sottostazioni e abbiamo scoperto che la manutenzione, le perdite di energia e i costi di espansione rappresentano il 60% del TCO. Pertanto, la selezione di un RMU esclusivamente in base al prezzo iniziale comporta spese più elevate a lungo termine. Ecco come adottare una prospettiva del ciclo di vita.

• Intervalli di manutenzione e accesso:Una RMU sigillata in SF6 non richiede la manipolazione del gas per 20 anni se il tasso di perdita è inferiore allo 0,1% all'anno. L'unità principale Ring della nostra fabbrica ha un design esente da manutenzione per la camera di commutazione. Tuttavia, per le unità ad aria secca, sono necessari controlli periodici della pressione. Formiamo i partner locali per eseguire ispezioni quinquennali.
• Perdite di energia (perdite di carico):Le perdite di rame nelle sbarre collettrici e nei contatti possono essere significative. Una RMU da 630 A con perdite di 150 W a pieno carico in 20 anni (ipotizzando 0,12 $/kWh) costa solo 3.150 $ in termini di perdite. La nostra fabbrica ottimizza il design dei contatti utilizzando una lega di argento-nichel, riducendo le perdite del 18% rispetto ai design standard.
• Modularità ed espandibilità:Un'unità principale Ring a prova di futuro dovrebbe consentire l'aggiunta di moduli di alimentazione senza la gestione del gas o lo smontaggio delle sbarre collettrici. La nostra fabbrica offre un sistema modulare “plug-and-bus”: è possibile estendere una RMU da 2 linee a 6 linee in 2 ore. Questa modularità evita costose ricostruzioni di sottostazioni.
• Disponibilità ricambi:Assicurarsi che il produttore garantisca i pezzi di ricambio per almeno 25 anni. Lugao Potenza Co.,Ltd. immagazzina tutti i componenti per i nostri modelli RMU e assegniamo un codice QR univoco a ciascuna unità per l'identificazione immediata delle parti.

Inoltre, considerare il costo delle interruzioni non pianificate. Secondo il database di affidabilità della nostra fabbrica, un'unità principale Ring con classificazione dell'arco interno e meccanismi di tolleranza ai guasti riduce la durata delle interruzioni dell'80%. Incorporiamo sensori di autodiagnosi (temperatura, scariche parziali, densità del gas) che si collegano a una piattaforma di monitoraggio basata su cloud. Questa funzionalità di manutenzione predittiva aggiunge il 3-5% al ​​costo iniziale ma riduce in media il costo del ciclo di vita del 22%. Per gli ingegneri che lavorano su infrastrutture critiche (ospedali, data center), consigliamo la nostra "Smart RMU" con analisi in tempo reale.

Infine, valuta la capacità del produttore di fornire formazione e supporto remoto. La nostra fabbrica include 2 giorni di formazione sulla messa in servizio in loco per ogni ordine di unità principale Ring, oltre a una garanzia di 10 anni sull'ampolla sotto vuoto. Quando calcoli il TCO, includi i costi di smantellamento: le unità SF6 richiedono un recupero di gas certificato, mentre il nostro RMU ecologico ad aria secca può essere rottamato senza procedure speciali. Scegliendo Lugao Power Co., Ltd., gli ingegneri allineano la pianificazione finanziaria con l'eccellenza operativa.

Sommario: Integrazione dei fattori tecnici in una strategia RMU coerente

La scelta di un'unità principale Ring è una sfida multidimensionale che bilancia robustezza elettrica, adattabilità ambientale, sicurezza e lungimiranza economica. Gli ingegneri devono dare priorità alla tensione nominale e alla capacità di cortocircuito come basi non negoziabili. Quindi, la scelta del mezzo isolante (SF6, aria secca o solido) determina sia la conformità normativa che l'ingombro fisico. Le capacità di creazione/interruzione dei guasti devono essere verificate attraverso prove di tipo, non solo tramite dichiarazioni sulla scheda tecnica. Per ambienti difficili, richiedere prove di resistenza meccanica e resistenza alla corrosione. Infine, un’analisi dei costi del ciclo di vita che includa la modularità e la manutenzione predittiva eviterà costosi retrofit. A Lugao, i nostri ingegneri di fabbrica collaborano con i clienti per creare soluzioni RMU personalizzate che aderiscono a questi principi. Ti invitiamo a sfruttare i nostri 20 anni di dati sul campo e il nostro configuratore dell'unità principale Ring per creare una specifica che offra sicurezza, affidabilità e valore per decenni.
