Quali sono i piani di utilizzo del quadro elettrico estraibile a bassa tensione GCS?

Quali sono i piani di utilizzo del quadro elettrico estraibile a bassa tensione GCS?

Schema del circuito principale

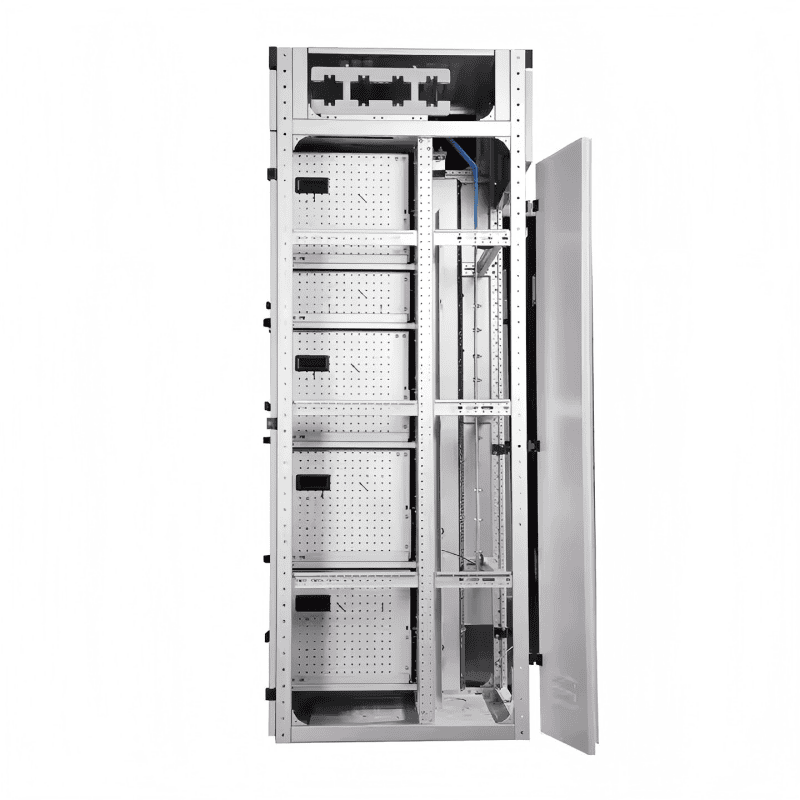

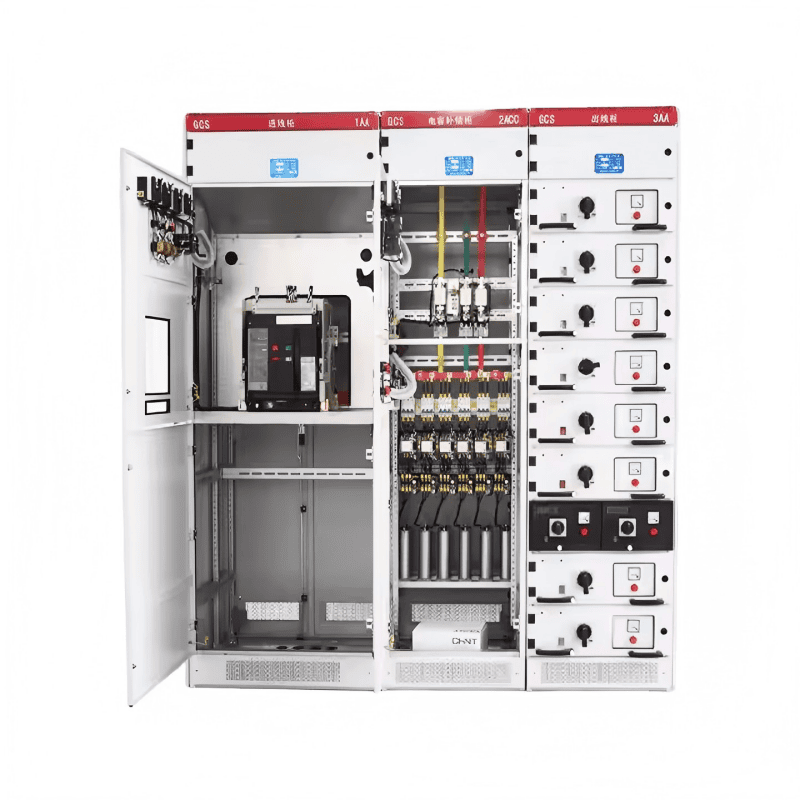

  Lo schema elettrico principale dell'armadio GCS comprende 32 gruppi e 118 specifiche, esclusi gli schemi e le specifiche derivati ​​dalle modifiche al controllo e alla protezione dei circuiti ausiliari. Comprende le esigenze di produzione di energia, alimentazione e altri utilizzatori di energia, con una corrente di funzionamento nominale di 5000 A, adatta per la selezione di trasformatori di distribuzione da 2500 kVA e inferiori. Gli armadi di compensazione dei condensatori sono progettati per soddisfare le esigenze di alimentazione e utilizzo per migliorare il fattore di potenza, mentre gli armadi dei reattori sono progettati per considerare le esigenze di investimenti completi.

Schema del circuito ausiliario

  Nell'atlante dei circuiti ausiliari GCS sono presenti 120 schemi di circuiti ausiliari. Lo schema del circuito ausiliario della parte operativa CC viene utilizzato principalmente per il sistema di impianti (stazioni) a bassa tensione delle sottostazioni delle centrali elettriche. È adatto per impianti a bassa tensione di unità da 200 MW e inferiori e da 300 MW e superiori, per la modalità di controllo generale della linea di alimentazione di lavoro (standby), dell'alimentatore e dell'alimentatore del motore.

  Il piano ausiliario della parte operativa CA viene utilizzato principalmente per il sistema di sottostazioni a bassa tensione in fabbriche, miniere, imprese e grattacieli. Sono disponibili 6 combinazioni adatte al controllo del funzionamento della doppia alimentazione. Non sono previsti circuiti automatici di standby dell'interblocco elettrico, di autoripristino e altri circuiti di controllo che possano essere utilizzati direttamente nella progettazione tecnica.

  L'alimentatore di controllo CC è 220 V o 110 V CC, mentre l'alimentatore di controllo CA è 380 V o 220 V CA. Si tratta di un mobile completo composto da cassettiere. L'alimentazione di controllo da 220 V deriva dall'alimentazione di controllo pubblica alimentata dal trasformatore di controllo dedicato presente in questo armadio. L'alimentatore di controllo pubblico utilizza un trasformatore di controllo senza messa a terra e un alimentatore da 24 V è riservato all'uso quando sono necessarie luci di segnale a corrente debole.

  Il luogo di installazione del wattorametro, il metodo di introduzione del segnale di tensione e altri requisiti di installazione e utilizzo sono dettagliati nelle "Istruzioni per la preparazione" dello schema del circuito ausiliario.

Sbarra principale

Al fine di migliorare la stabilità termica dinamica della sbarra collettrice e migliorare l'aumento di temperatura della superficie di contatto, tutte le apparecchiature utilizzano sbarre collettrici in rame duro serie TMY-T2. Le sbarre collettrici in rame sono stagnate a tutta lunghezza e possono essere utilizzate anche sbarre collettrici in rame argentato a tutta lunghezza. La sbarra collettrice orizzontale e la sbarra collettrice verticale sono installate rispettivamente nel locale di isolamento delle sbarre collettrici nell'armadio. La barra collettrice di messa a terra del neutro utilizza una barra di rame duro. Il filo di terra neutro orizzontale (PEN) o il filo di terra + neutro (PE+N) è collegato.

Interruttore principale

Per le linee di alimentazione e gli interruttori di alimentazione da 630 A e superiori, viene selezionata principalmente la serie DW45, ma è anche possibile selezionare la serie DW48, la serie AE, la serie 3WE o ME. Se necessario è possibile selezionare anche la serie M o la serie F importata.

Per gli interruttori di controllo motore e di alimentazione inferiori a 630 A, Wang An seleziona la serie TG e la serie CM1. Serie NM, serie CDM, serie TG30 e altri interruttori con custodia stampata.

Per migliorare la stabilità dinamica del circuito principale, sono stati progettati speciali morsetti per sbarre e supporti isolanti combinati della serie GCS. Sono realizzati con materiali sintetici per cuscini ad alta resistenza e ritardanti di fiamma con elevata resistenza isolante, buone prestazioni autoestinguenti e struttura unica.

Per ridurre l'aumento di temperatura delle partizioni, dei connettori e delle teste dei cavi delle unità funzionali, è stato progettato l'adattatore speciale per armadio GCS. L'adattatore ha una grande capacità e un basso aumento della temperatura.

Se il reparto di progettazione seleziona nuovi componenti elettrici con prestazioni migliori e tecnologia più avanzata in base alle esigenze degli utenti, gli armadi della serie GCS hanno una buona versatilità e non causeranno difficoltà nella produzione e nell'installazione grazie ai componenti elettrici aggiornati.

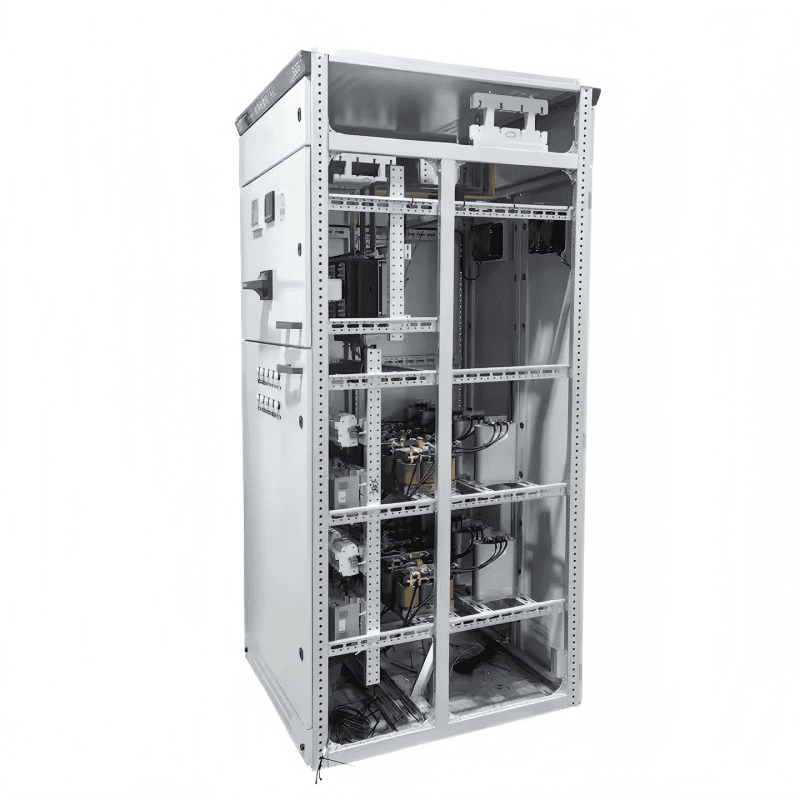

Selezione dei componenti elettrici

Gli armadi GCS utilizzano principalmente componenti elettrici con tecnologia avanzata, prestazioni elevate e indicatori di stabilità e utilizzano tecnologia importata che può essere prodotta in serie in Cina.
