Quali sono le caratteristiche del quadro completo a bassa tensione di tipo GGD?

Struttura GGD Introduzione

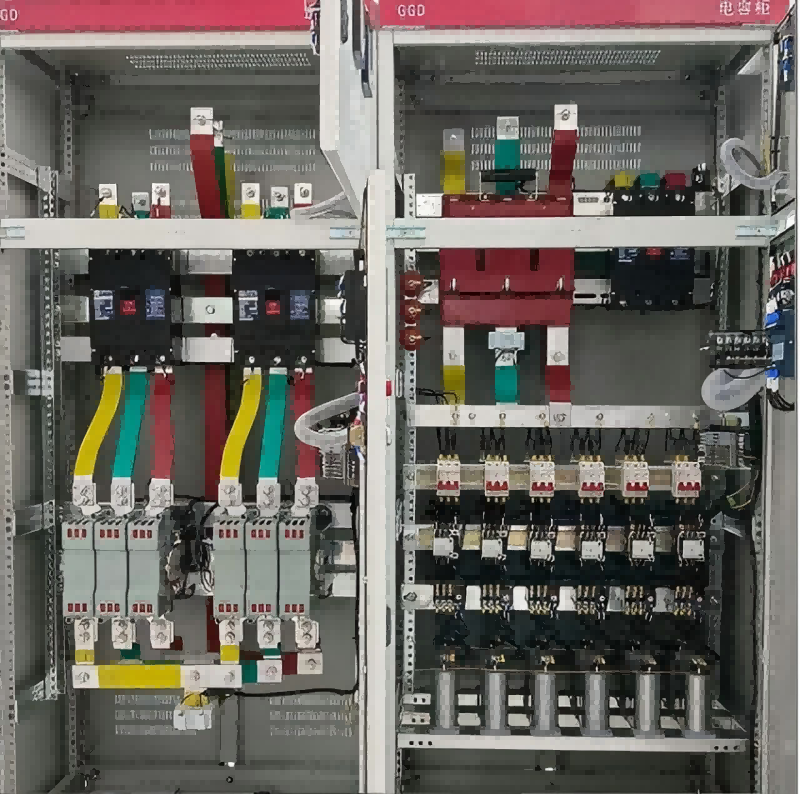

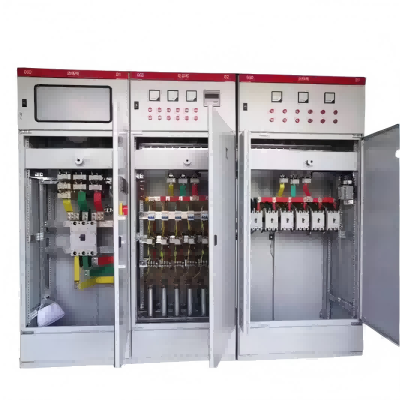

L'armadio del cabinet di distribuzione a bassa tensione AC di tipo GGD adotta il tipo di armadietto per uso generale, il telaio è assemblato con acciaio a freddo 8 mf saldati localmente e le parti dell'armadio per uso generale sono progettate secondo il principio modulare e ci sono fori di montaggio di 20 stampi. L'alto coefficiente di generalizzazione consente alla fabbrica di realizzare la pre-produzione, che non solo accorcia il ciclo di produzione, ma migliora anche l'efficienza di lavoro.

La progettazione del mobile GGD tiene conto della piena considerazione del problema di dissipazione del calore nel funzionamento del mobile. Esistono diversi numeri di slot di dissipazione del calore nelle estremità superiori e inferiori dell'armadio. Quando i componenti elettrici all'interno dell'armadio si riscaldano, il calore aumenta e viene scaricato attraverso le fessure all'estremità superiore, mentre l'aria fredda viene costantemente aggiunta all'armadio dagli slot all'estremità inferiore, in modo che l'armadio sigillato sia modellato in un condotto dell'aria naturale dal fondo alla parte superiore per raggiungere lo scopo della dissipazione del calore.

Gabinetto GGD in conformità con i requisiti del moderno progettazione della modellazione dei prodotti industriali, per utilizzare il rapporto d'oro del metodo di progettazione dell'esterno del gabinetto e la divisione di ogni parte delle dimensioni, in modo che l'intero gabinetto degli Stati Uniti ora generoso, un nuovo aspetto.

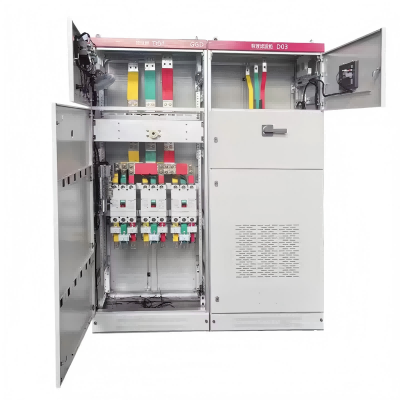

La porta dell'armadietto è collegata al telaio da cardini mobili per pivot, che è facile da installare e smantellare, e il bordo piegato della porta è incorporato con una striscia gommata di tipo montagna e la striscia incorporata tra la porta e il telaio ha una certa fase di linea di compressione che può impedire alla porta di scontrarsi direttamente con l'organismo dell'armadio e ha anche improvvisato il livello di protezione della porta. Porta della strumentazione con componenti elettrici con filo di rame morbido a più fili collegati al telaio, le parti di montaggio dell'armadio e il telaio dell'armadio con viti a trattenimento collegate all'armadio costituisce un circuito completo di protezione a terra.

Capacità di espansione flessibile

Il circuito principale del gabinetto GGD è progettato con 129 programmi, per un totale di 298 specifiche (escluse i programmi e le specifiche derivate dalle variazioni funzionali dei circuiti ausiliari e delle variazioni di tensione di controllo).

GGD1 Tipo 49 Schemi 123 Specifiche

GGD2 TIPO 53 Programmi 107 Specifiche

Programmi GGD3 Tipo 27 68 Specifiche

La progettazione di circuiti ausiliari è diviso in due parti, lo schema di alimentazione e lo schema delle centrali elettriche e c'è abbastanza spazio nel mobile GGD per installare componenti secondari.

Il gabinetto GGD adotta principalmente i componenti elettrici più avanzati che possono essere prodotti in serie a livello nazionale e allo stesso tempo, secondo il principio di economia e ragionevolezza, mantiene parte dei vecchi prodotti disponibili sotto la premessa di considerare pienamente la fattibilità e non utilizza i prodotti obsoleti.
