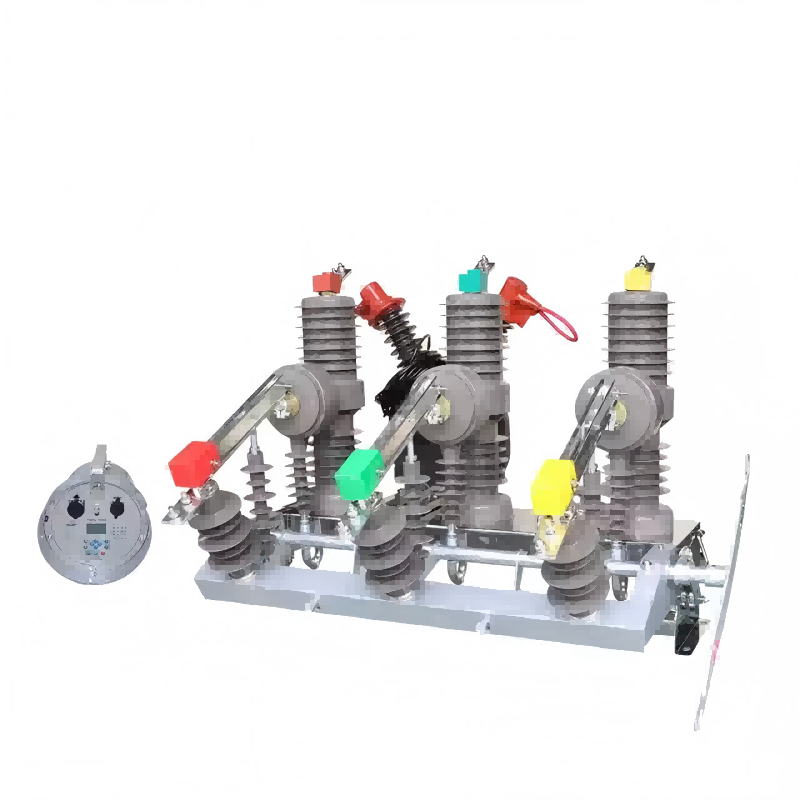

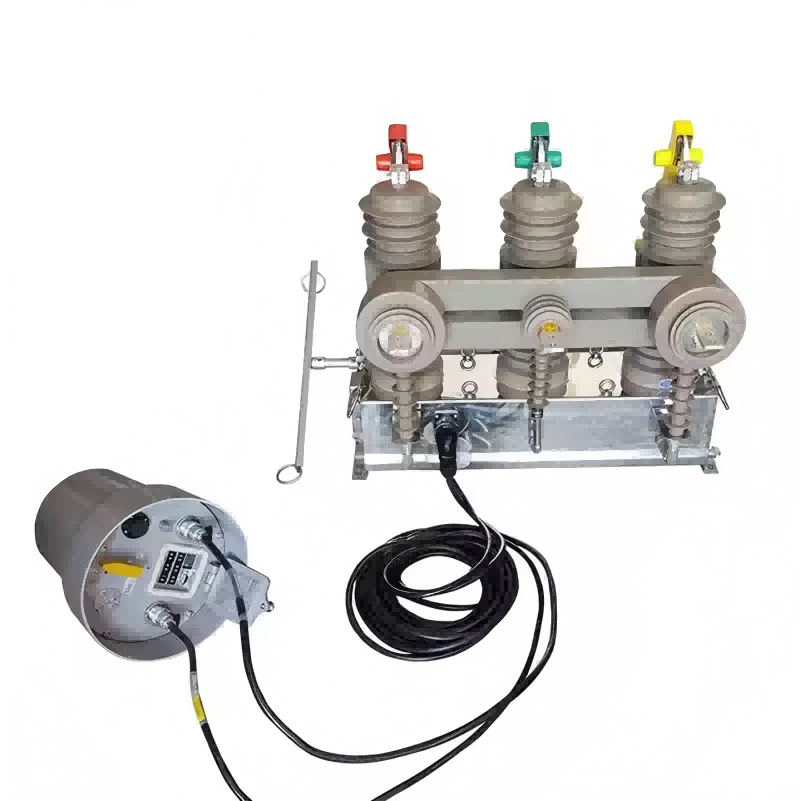

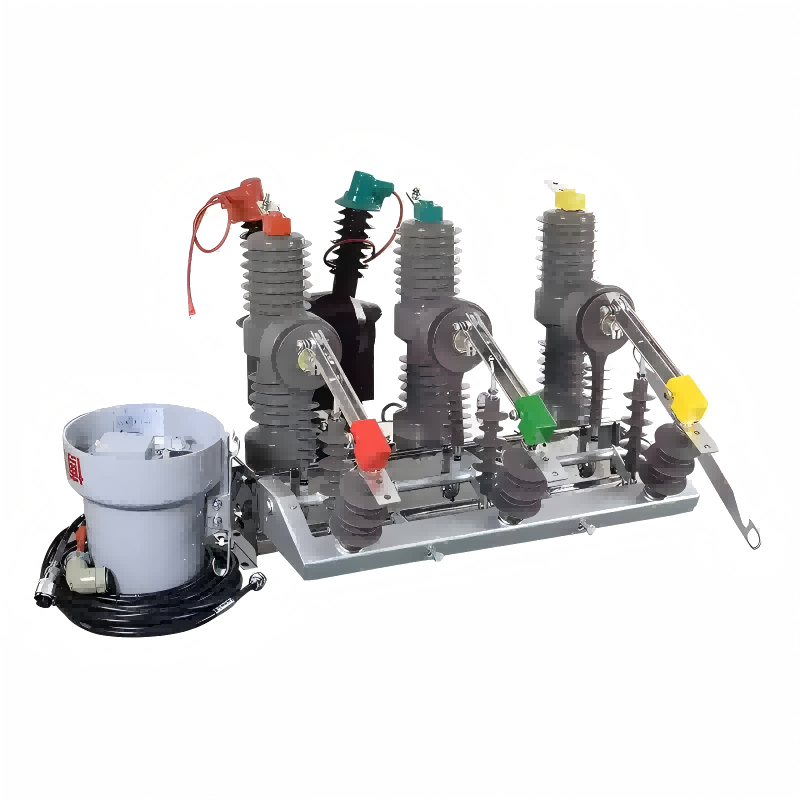

Questo interruttore automatico sottovuoto ad alta tensione ZW32-12F di tipo manuale con controller intelligenti, sviluppato da Lugao Power Co., Ltd., è progettato specificamente per le esigenze di distribuzione dell'energia esterna. È dotato di un meccanismo di comando manuale che consente l'intervento manuale o il controllo a distanza. La tensione nominale è di 12 kilovolt e la frequenza nominale della corrente alternata trifase è 50/60 HZ. Viene utilizzato principalmente per aprire e chiudere la corrente di carico, la corrente di sovraccarico e la corrente di cortocircuito nelle linee elettriche.
Il tipo manuale dell'interruttore sottovuoto ad alta tensione ZW32-12F con controller intelligenti è un quadro di distribuzione dell'alimentazione esterna con una tensione nominale di 12 KV e una CA trifase a 50 Hz. Gli interruttori automatici vengono utilizzati principalmente per aprire e chiudere la corrente di carico, la sovracorrente e la corrente di cortocircuito nelle linee elettriche. Hanno funzioni di protezione da sovracorrente e da cortocircuito, soddisfano i requisiti di controllo e misurazione e possono anche ottenere funzioni di controllo e monitoraggio remoto. Sono ampiamente utilizzati nelle sottostazioni e nei sistemi di distribuzione dell'energia delle imprese industriali e minerarie come apparecchiature di controllo e funzionamento, particolarmente adatte per luoghi che richiedono operazioni frequenti.
• L'aria circostante può essere contaminata da polvere, fumo, gas corrosivi, vapori o nebbia salina, con un livello di sporcizia pari a Ⅲ grado;
• La velocità del vento non supera i 34 m/s (equivalenti a 700 Pa su una superficie cilindrica);
• Condizioni di utilizzo particolari: L'interruttore può essere utilizzato in condizioni diverse da quelle sopra specificate. Per esigenze particolari consultateci.
| NO. | Parametro Nome | Unità | Valore | |
| 1 | Tensione nominale | kV | 12 | |
| 2 | Corrente nominale | UN | 630、 1250 | |
| 3 | Frequenza nominata | Hz | 50 | |
| 4 | Corrente di interruzione nominale dell'interruttore | kA | 20 | 25 |
| 5 | Corrente nominale di chiusura in cortocircuito (picco) | kA | 50 | 63 |
| 6 | Corrente di picco nominale resistente | kA | 50 | 63 |
| 7 | 4s corrente di stabilità termica | kA | 20 | 25 |
| 8 | Circuito di controllo e circuito ausiliario, tensione di resistenza alla frequenza industriale per 1 minuto | V | 2000 | |
| 9 | Tensione operativa nominale e tensione ausiliaria | AC/DC220、 DC110/48/24 | ||
