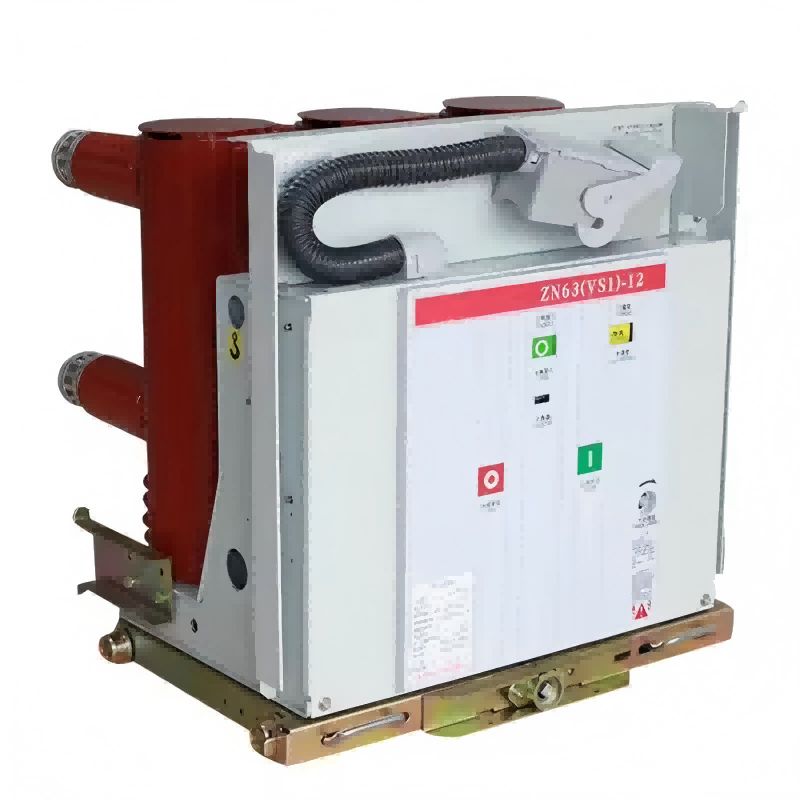

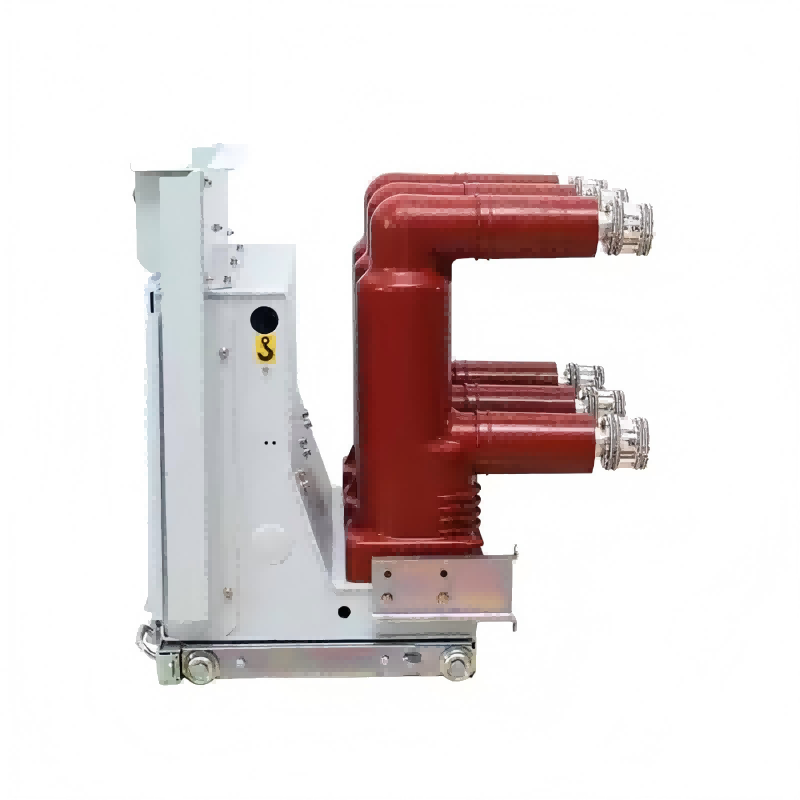

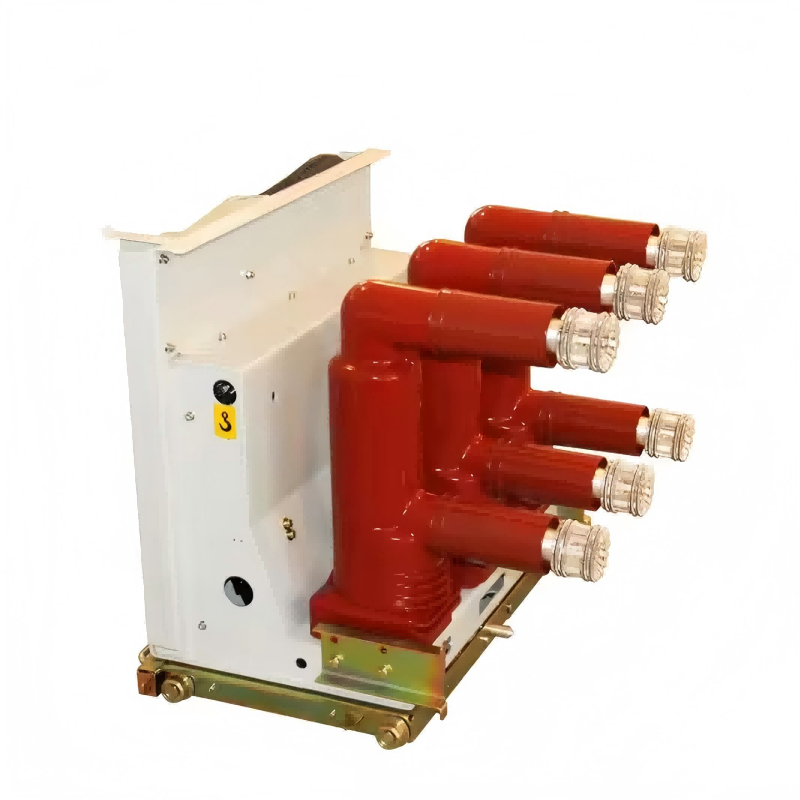

Interruttore automatico sottovuoto ad alta tensione tipo carretto VS1 12kv/17,5kv 3 poli

L'interruttore automatico in vuoto ad alta tensione di tipo carretto a mano VS1 12kv/17,5kv a 3 poli è un quadro trifase per interni con tensione nominale CA 50Hz, 24kV per sistemi di alimentazione. Serve come unità di protezione e controllo per le apparecchiature della rete elettrica e le apparecchiature elettriche industriali e minerarie. È adatto per applicazioni che richiedono un funzionamento frequente alla corrente operativa nominale o ripetute interruzioni per cortocircuito.

L'interruttore è dotato di meccanismo operativo e corpo interruttore integrati, che ne consentono l'utilizzo come unità a montaggio fisso o dotato di un meccanismo di propulsione dedicato per funzionare come unità carrello.

Ambiente operativo

• Temperatura ambiente: non superiore a 40°C, non inferiore a -10°C (consentito stoccaggio e trasporto a -30°C);

• Altitudine: non superiore a 1000 m (se si aumenta l'altitudine, il livello di isolamento nominale aumenterà di conseguenza);

• Umidità relativa: valore medio giornaliero non superiore al 95%, valore medio giornaliero della pressione di vapore saturo non superiore a 2,2kPa, valore medio mensile non superiore a 1,8kPa;

• Intensità sismica: non superiore a magnitudo 8;

• Luogo esente da incendi, esplosioni, grave contaminazione, corrosione chimica o forti vibrazioni.
