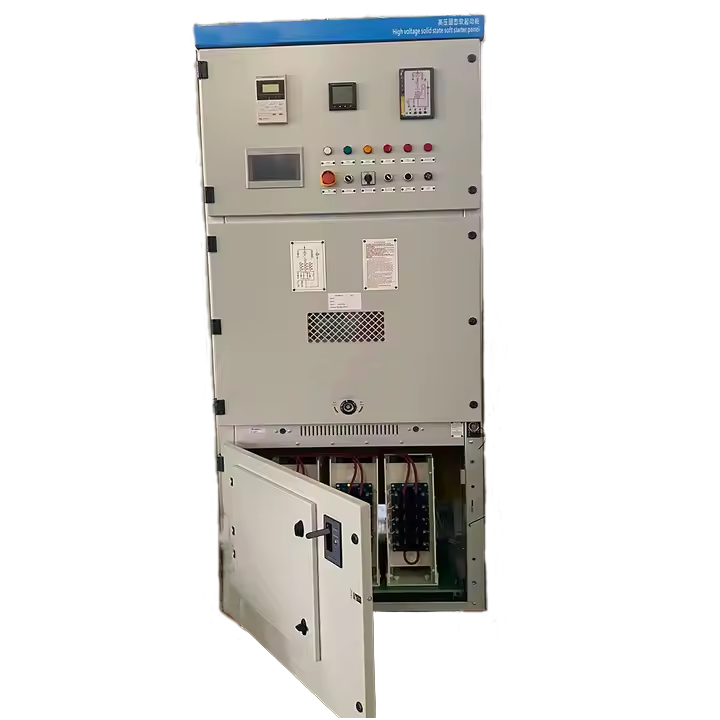

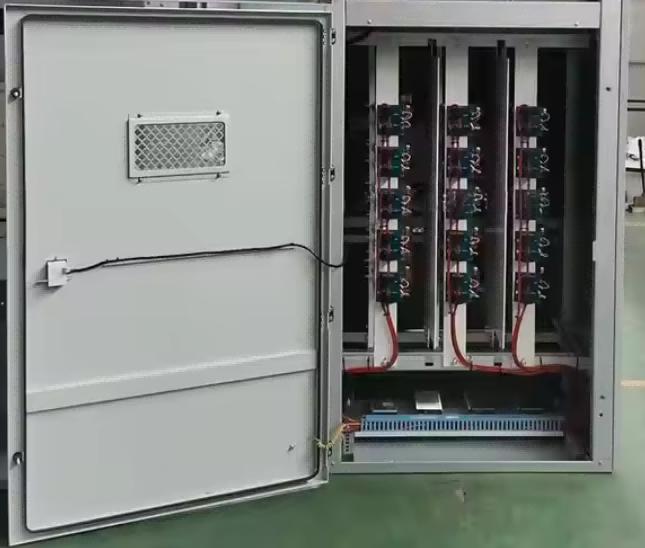

Dispositivo di avviamento graduale a stato solido intelligente trifase ad alta tensione e media tensione

L'avvio graduale ad alta tensione può ridurre la caduta di tensione della rete elettrica causata dall'avvio diretto del motore. L'uso di questo prodotto non influenzerà il normale funzionamento di altre apparecchiature nella rete comune. Può ridurre la corrente d'impatto del motore. La corrente d'impatto causerà un eccessivo aumento della temperatura locale del motore e ridurrà la durata del motore. Può ridurre l'impatto meccanico causato dall'avviamento diretto. L'impatto accelera l'usura dei macchinari azionati. Può ridurre le interferenze elettromagnetiche. La corrente d'impatto interferirà con il normale funzionamento degli strumenti elettrici sotto forma di onde elettromagnetiche. L'avvio graduale ad alta tensione può avviarsi e arrestarsi liberamente, migliorando l'efficienza del lavoro.

Campo di applicazione

L'avviatore statico ad alta tensione è adatto per l'avviamento di motori CA con tensione nominale di 3-15 KV. Il dispositivo di avviamento graduale a stato solido intelligente trifase ad alta tensione e media tensione è ampiamente utilizzato su larga scala in acciaio, petrolio, prodotti chimici, alluminio, protezione antincendio, estrazione mineraria, trattamento delle acque reflue, elettricità e altri campi industriali e può essere ben abbinato alle apparecchiature di trazione a motore. Come: pompe dell'acqua, ventilatori, compressori, frantoi, miscelatori, nastri trasportatori e altre apparecchiature elettromeccaniche.

Parametri tecnici:

1. Alimentazione trifase: AC3K, 6KV, 10KV, 15KV±30%.

2. Alimentazione di controllo: AC220V+15%

3. Frequenza: 50 Hz ± 3%

4. Motore applicabile: motore asincrono generale a gabbia di scoiattolo, motore sincrono.

5. Frequenza di avvio: può essere avviato frequentemente, si consiglia di avviare non più di 10 volte all'ora.

6. Livello di protezione: 1P4X

7. Metodo di raffreddamento: raffreddamento naturale o raffreddamento ad aria forzata

8. Luogo di installazione: interno

9. Condizioni ambientali: sopra i 1500 metri sul livello del mare la capacità dovrà essere ridotta di conseguenza.

10. Temperatura ambiente: tra -25~+45C

11. L'umidità corrispondente non supera il 95% (20°C±5°C)

12. Nessun gas infiammabile, simile al carbone, corrosivo, nessuna polvere conduttiva, installazione interna, buona ventilazione, vibrazioni inferiori a 0,5 G.

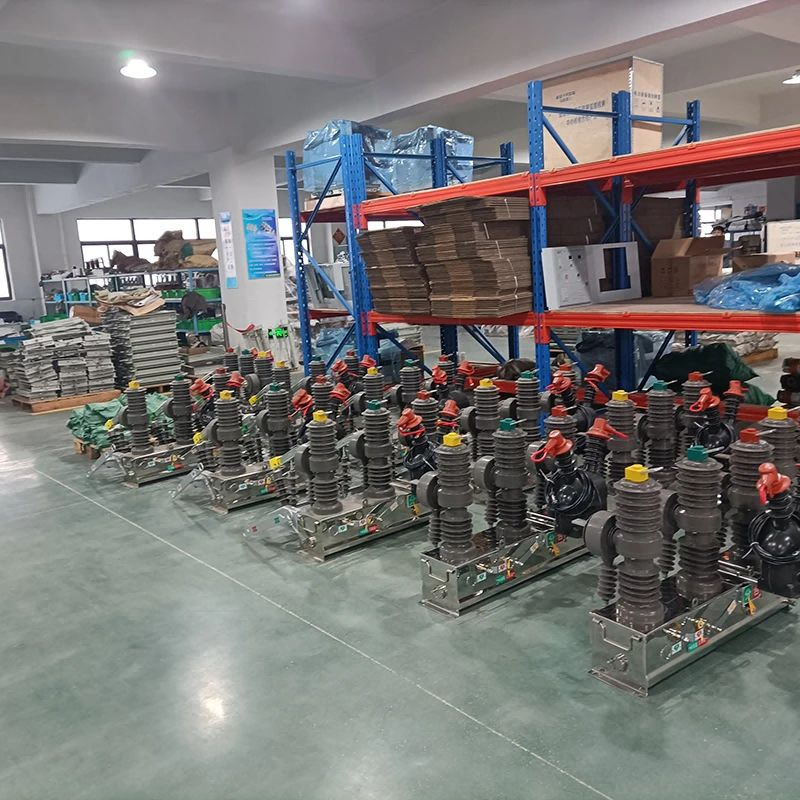

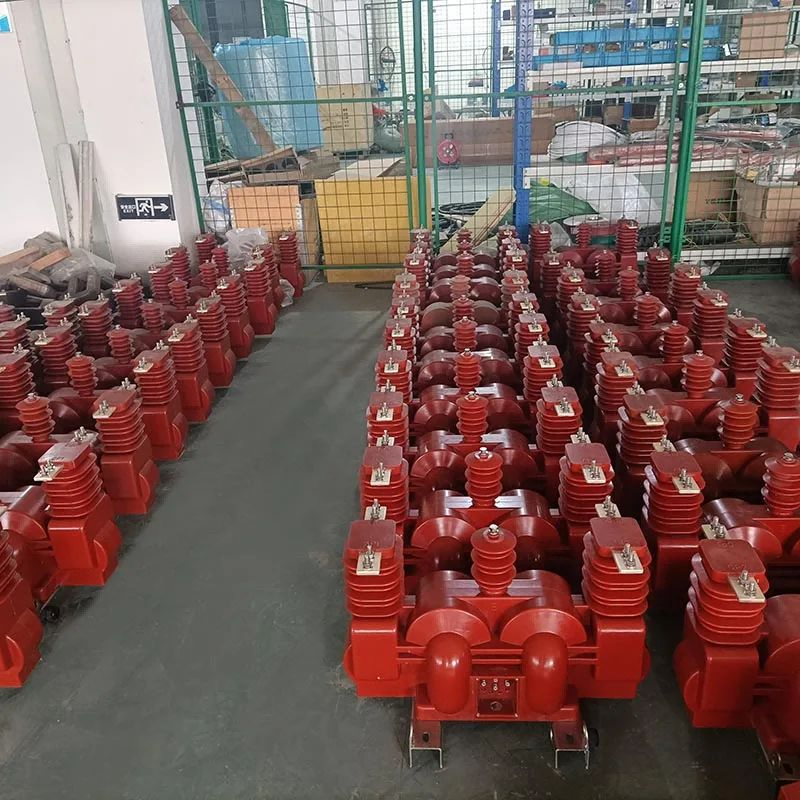

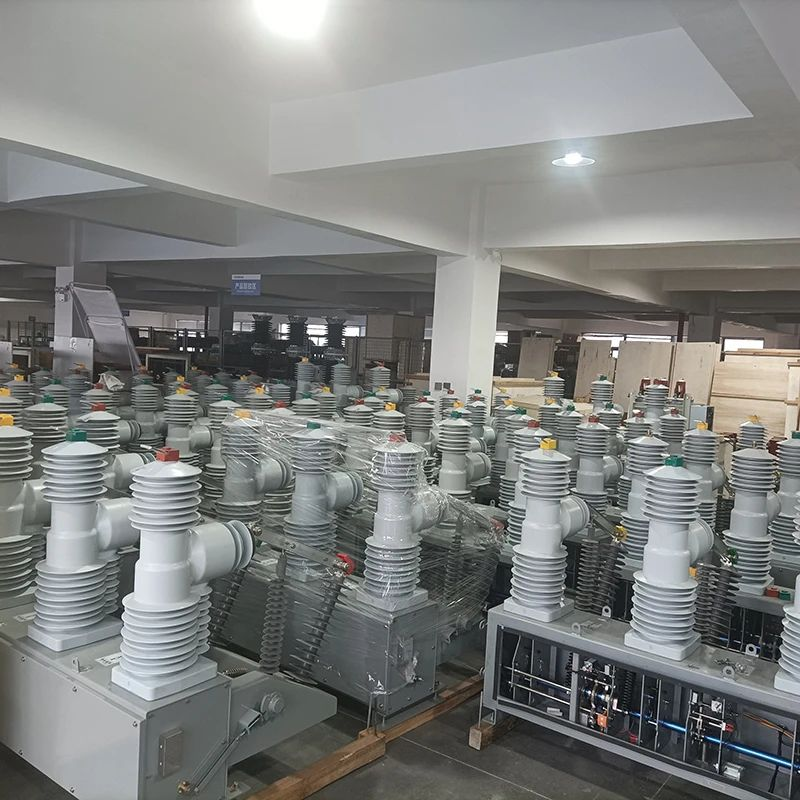

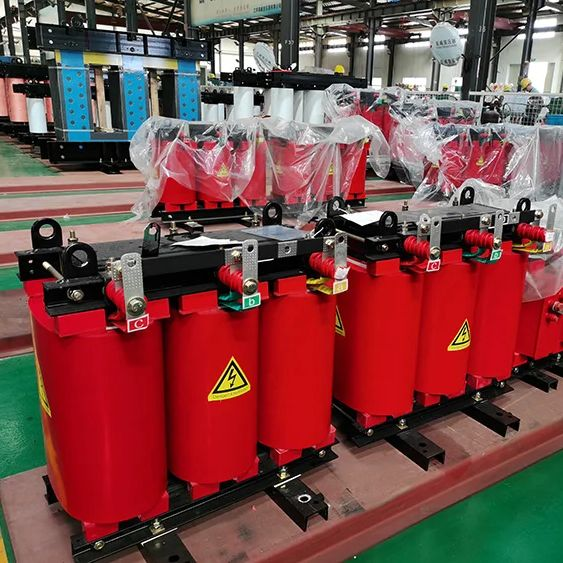

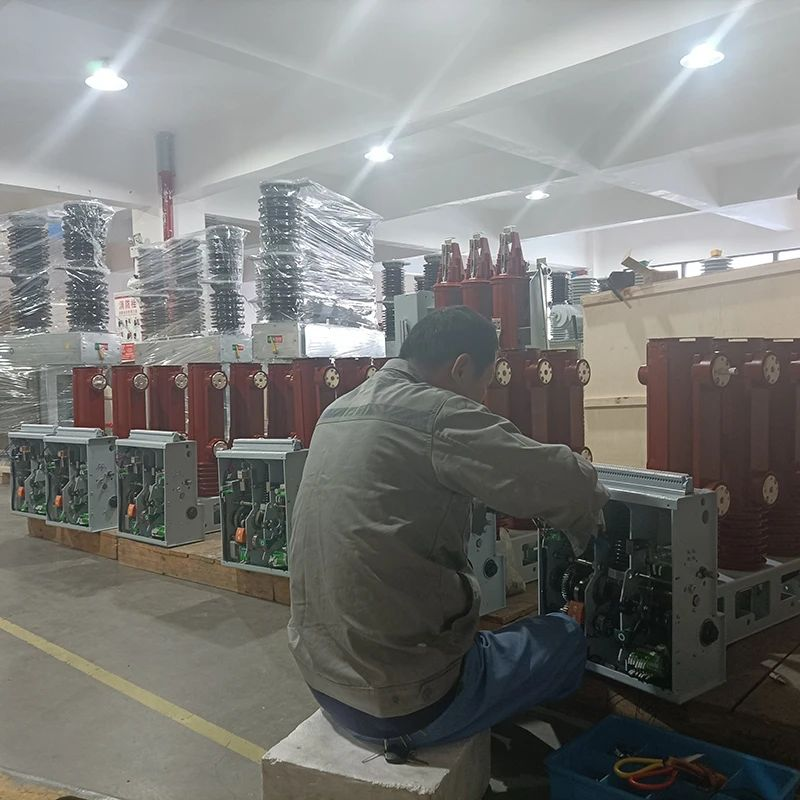

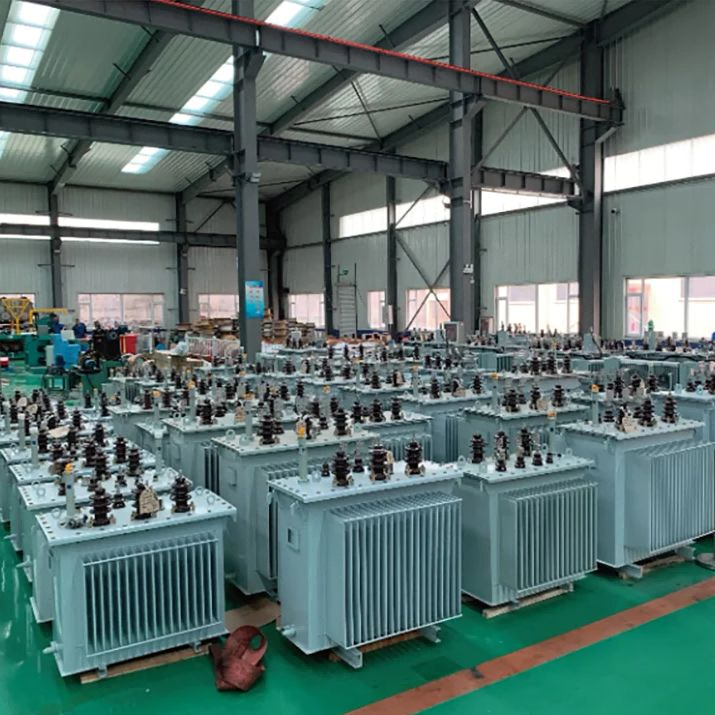

Esposizione di fabbrica

Confezione
