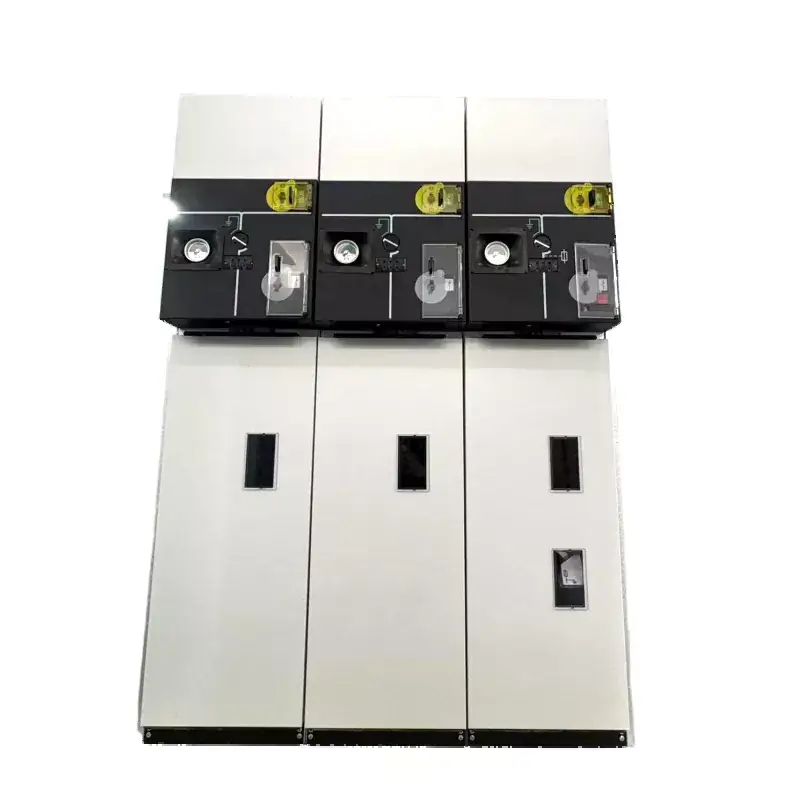

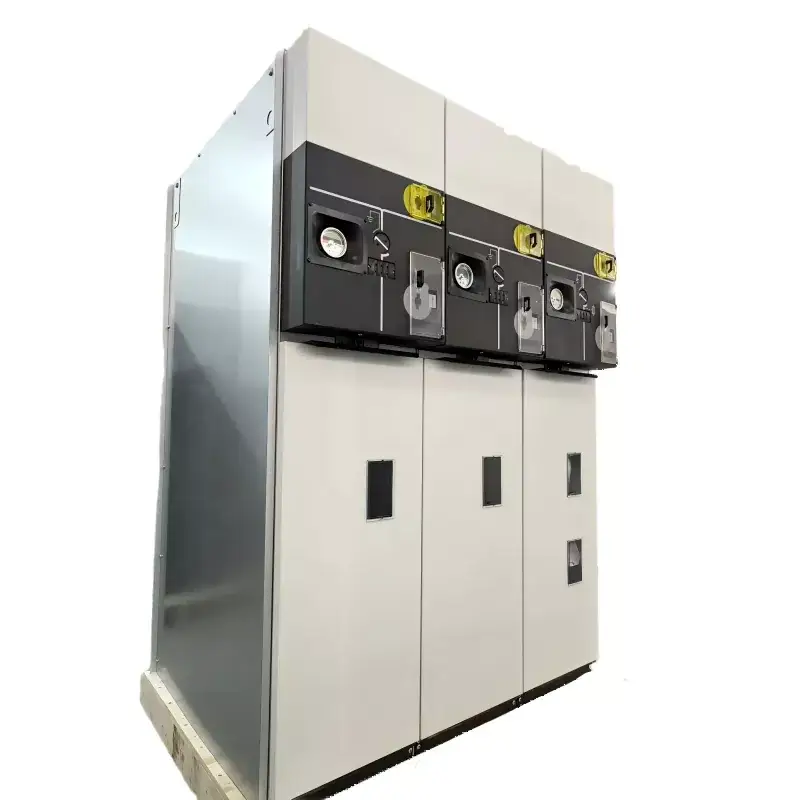

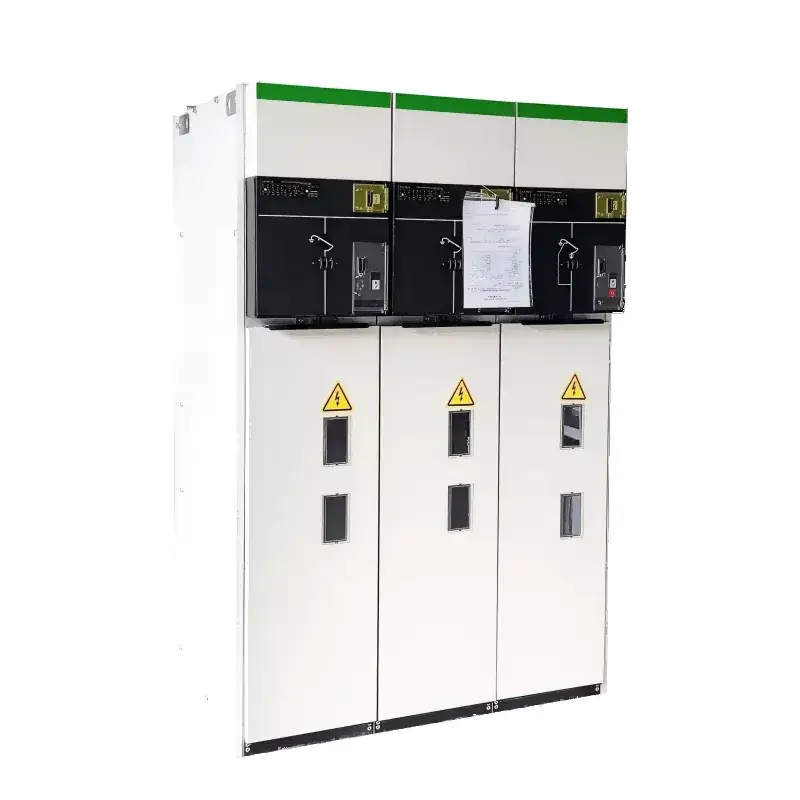

SM6 SF6 Quadro metallico compatto RMU isolato in gas

Il quadro elettrico compatto con custodia metallica RMU isolato in gas LGSM6 SF6 utilizza il gas SF6 come mezzo isolante, offrendo vantaggi come struttura compatta, funzionamento esente da manutenzione ed elevata affidabilità. Lugao possiede una tecnologia avanzata di ricerca e sviluppo e linee di produzione completamente automatizzate, garantendo un'elevata qualità del prodotto. L'LGSM6 è stato esportato nel sud-est asiatico, in Europa e in altre regioni, con vendite annuali superiori a 5.000 unità. Viene mantenuto un inventario sufficiente per supportare una consegna rapida.

Invia richiesta

Descrizione del prodotto

Il quadro elettrico compatto con custodia metallica RMU isolato in gas SM6 SF6 è questo tipo di quadro, sai, un RMU compatto isolato con gas SF6 e custodia metallica. È un tipo più recente che utilizza un interruttore di carico SF6 come parte principale per la commutazione. All'interno, sigilla le cose importanti come l'interruttore automatico, l'interruttore di carico e il sezionatore, il tutto in una scatola di acciaio inossidabile riempita con quel gas SF6. Questa configurazione lo rende affidabile e mantiene le persone al sicuro, inoltre non necessita di alcuna manutenzione. Questa è una delle parti migliori. Puoi scegliere sbarre collettrici espandibili, che ti consentono di combinare le cose come preferisci per la massima modularità. Queste sbarre vengono ampliate ma rimangono isolate e schermate in modo sicuro. Sono di piccole dimensioni, funzionano in modo flessibile, hanno un buon interblocco quindi nulla va storto e l'installazione è piuttosto semplice. Nel complesso, aiuta a risparmiare molto spazio in luoghi come sale di distribuzione o sottostazioni di trasformazione. Si adatta a diverse situazioni e alle esigenze degli utenti.

Principali parametri tecnici

NO.	Articolo		Unità	Parametri
1	Tensione nominale		kV	12	24	36	40.5
2	Corrente nominale		A	630/1250
3	Frequenza nominale		Hz	50/60
4	Tensione di resistenza alla frequenza di alimentazione di 1 minuto	Valore totale	kV	42	55	80	95
		Punto di rottura		48	65	95	110
5	Tensione di resistenza all'impulso di fulmine	Valore totale	kV	75	125/150	170	95
		Punto di rottura		85	150/160	185	215
6	Corrente nominale di tenuta a breve termine	Circuito principale	kA	25/2 secondi
		Circuito di messa a terra		25/2 secondi
7	Corrente di tenuta di picco nominale		kA	63			50
8	Corrente di trasferimento nominale		A	1300~1700
9	Corrente di interruzione di chiusura del carico nominale		A	630
10	Corrente di interruzione nominale della ricarica del cavo		A	50/10
11	Corrente di interruzione del trasformatore scarico		A	20
12	Corrente di interruzione del guasto verso terra di ricarica del cavo		A	100			80
13	Corrente di interruzione nominale di cortocircuito		kA	20
14	Corrente di chiusura nominale di cortocircuito		kA	63			50
15	Classe di protezione			IP3X
16	Durata dell'interruttore di carico		Tempo	5000
17	Durata dell'interruttore di messa a terra		Tempo	5000

Diagramma dello schema tipico:

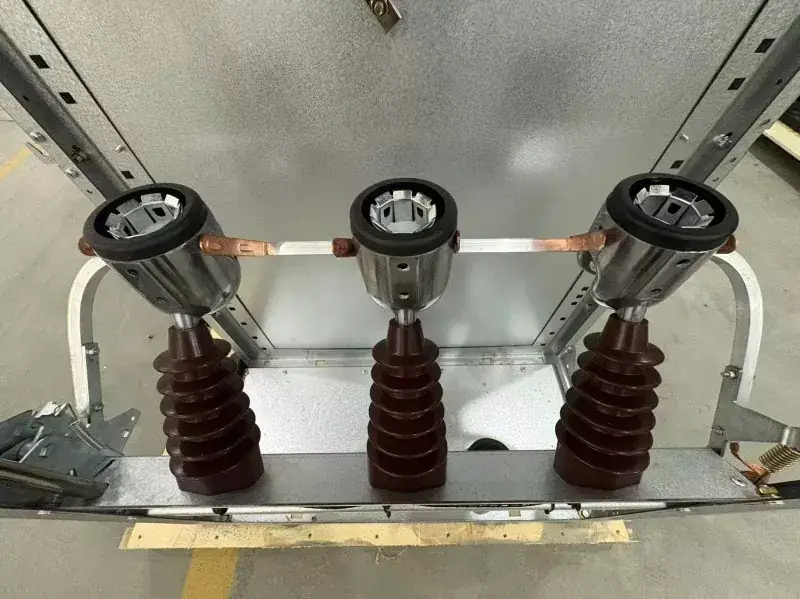

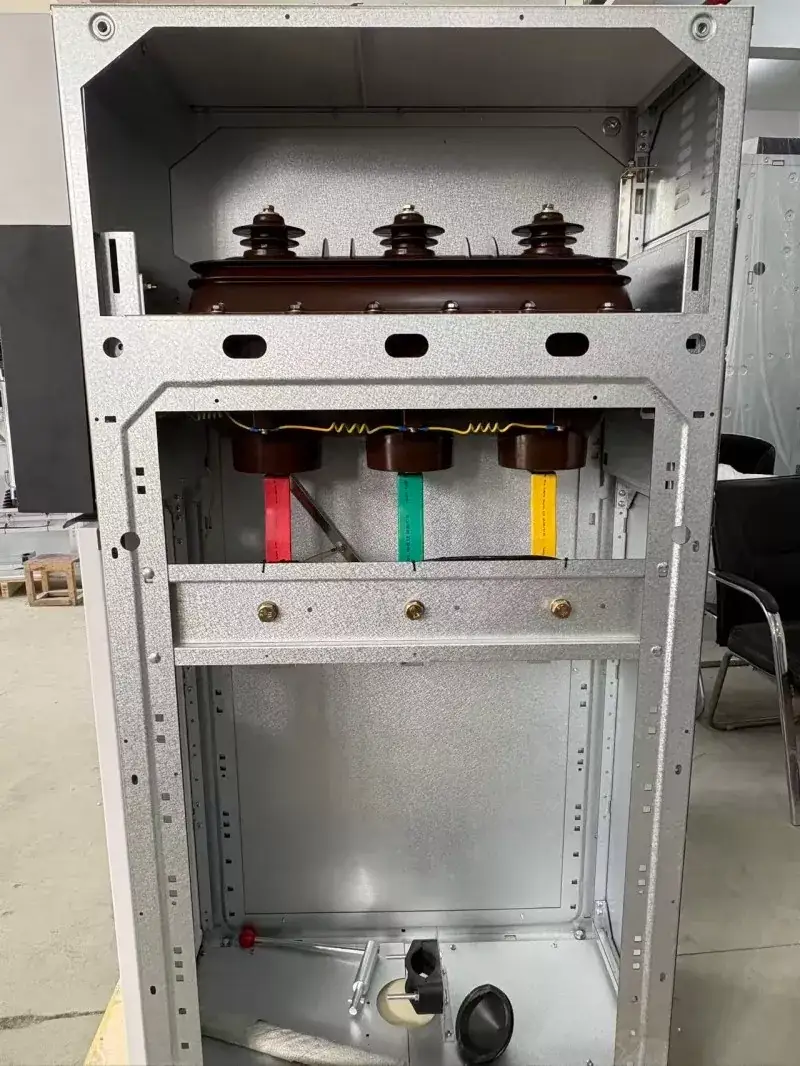

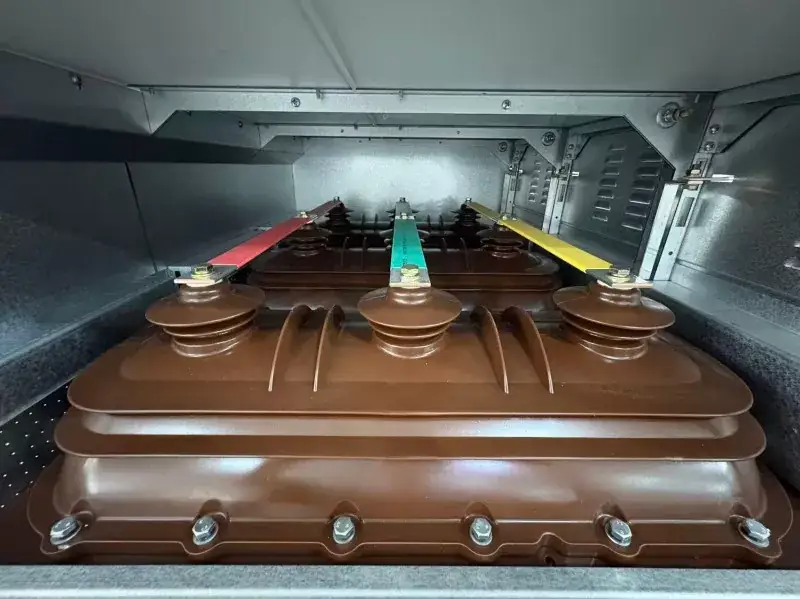

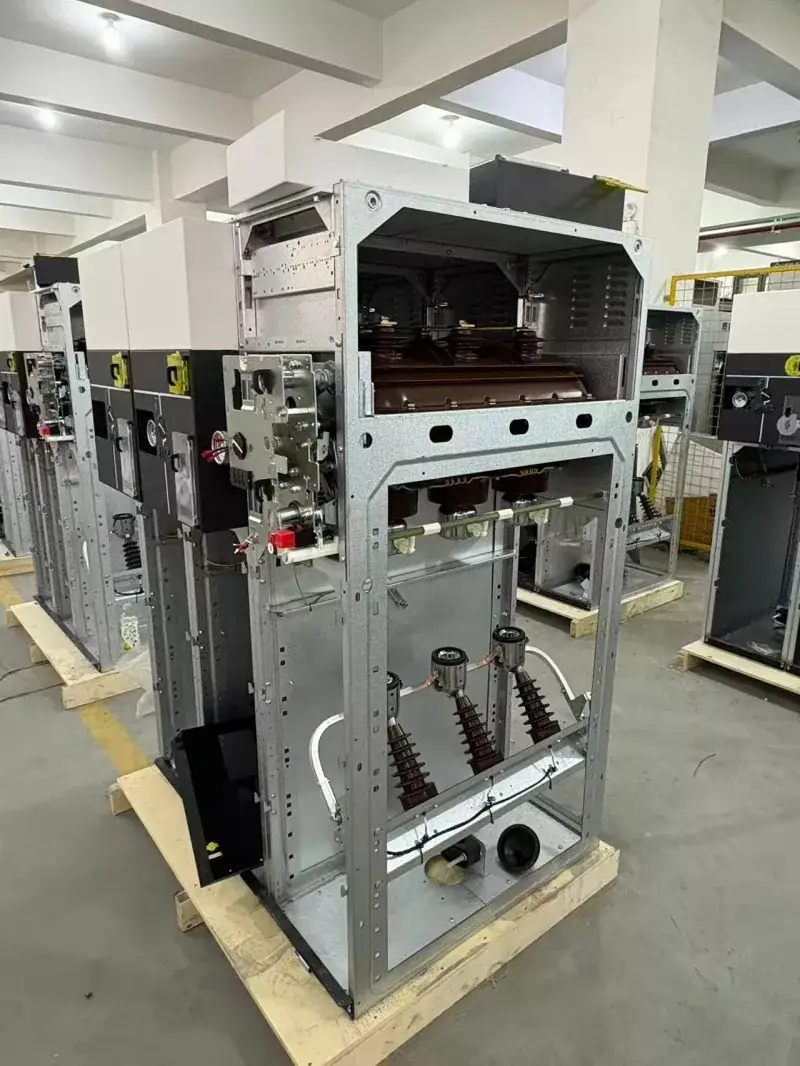

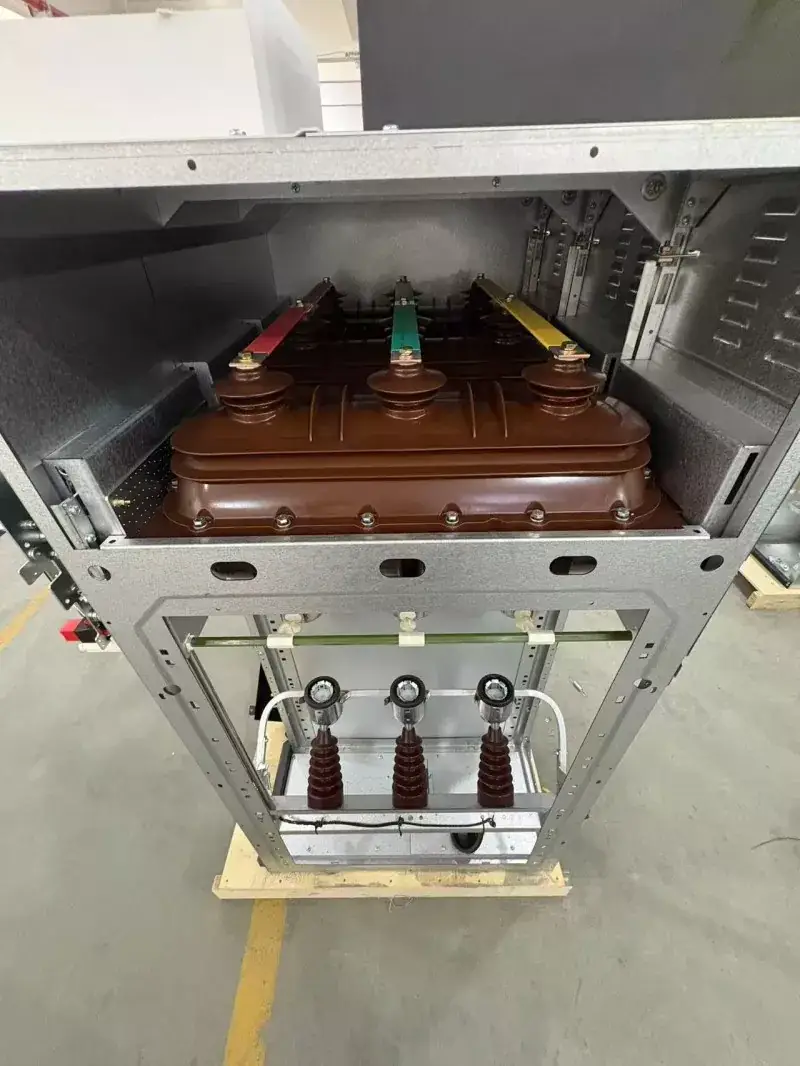

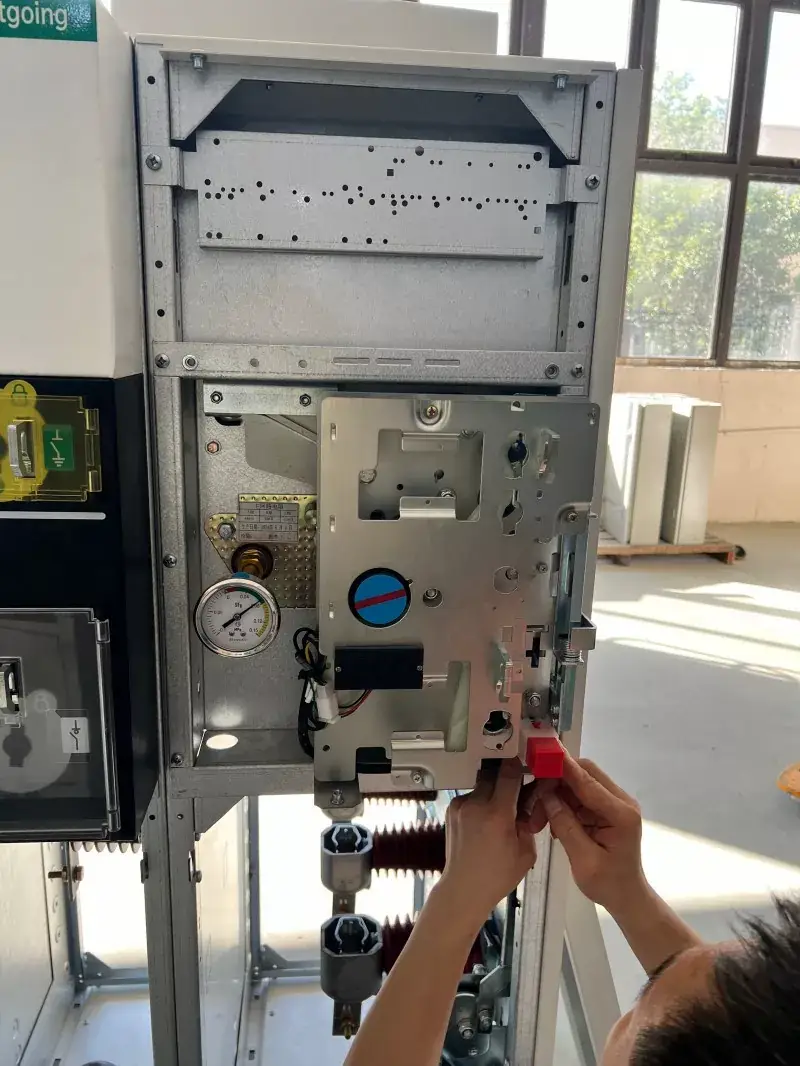

Riprese in fabbrica:

Perché scegliere l'RMU LGSM6

1. Design completamente sigillato: la camera del gas del quadro elettrico compatto con custodia metallica RMU isolata in gas SM6 SF6 è saldata al laser per garantire prestazioni di tenuta affidabili. Utilizzando le eccellenti proprietà di isolamento e di estinzione dell'arco del gas SF6, le distanze di isolamento fase-fase e fase-terra vengono notevolmente ridotte e la bassa pressione del gas lo rende insensibile alle variazioni di temperatura.

2. Design dell'interruttore a tre posizioni: questo interruttore di carico/disconnessione integra tre posizioni: chiuso, aperto e messo a terra. Il design del contatto mobile rotante fornisce un funzionamento semplice e intuitivo e la visibilità del punto di rottura è chiaramente visibile attraverso la finestra di osservazione, soddisfacendo i requisiti di sicurezza della manutenzione. Un interblocco meccanico completo tra le tre posizioni elimina la possibilità di malfunzionamenti.

3. Elevata modularità ed espandibilità: i moduli possono essere combinati ed espansi arbitrariamente tramite sbarre collettrici isolate o connettori dedicati, adatti per linee terminali semplici e sistemi di alimentazione di reti ad anello complessi. Tutte le unità dispongono inoltre di interfacce riservate per il funzionamento elettrico e l'automazione.

4. Grado di protezione ultraelevato: l'intero armadio raggiunge un grado di protezione IP3X o IP4X. Dotato di un completo dispositivo di interblocco meccanico, garantisce la sicurezza del personale e delle attrezzature. L'armadio è dotato di un canale di scarico della pressione per scaricare la pressione in modo mirato.

Domande frequenti

•Questo tipo di quadro metallico compatto SM6 SF6 isolato in gas RMU richiede una manutenzione regolare?

No. Poiché tutte le parti sotto tensione sono sigillate all'interno di una camera di acciaio inossidabile riempita di gas SF6, sono completamente isolate da contaminanti esterni, umidità e ossidazione. Il funzionamento di routine richiede solo il controllo dei movimenti meccanici della scatola di controllo e delle letture dello strumento per il corretto funzionamento.

•C'è abbastanza spazio per i collegamenti via cavo? L'installazione è semplice?

Lugao ha ottimizzato la disposizione del vano cavi, fornendo ampio spazio per i collegamenti dei cavi, facilitando la realizzazione delle terminazioni dei cavi e l'installazione dei fili di messa a terra.

•Quanto dura la vita del prodotto?

In condizioni operative normali, la durata prevista del prodotto è generalmente fino a 30 anni. Le cassette del gas in acciaio inossidabile hanno un'elevata resistenza alla corrosione e la durata meccanica dell'interruttore principale (come un interruttore di carico) può in genere raggiungere più di 5.000 cicli.

•La vostra azienda ha azioni disponibili? Qual è il tempo di consegna?

Gli ordini regolari possono essere spediti entro circa 15 giorni lavorativi. Soluzioni speciali personalizzate (come alta corrente, tensione non standard) richiedono generalmente 15-30 giorni.
