Quali sono le considerazioni chiave nella scelta degli interruttori automatici ad alta tensione?

La selezione dell'aInterruttore automatico ad alta tensioneè una delle decisioni più importanti che prenderà un ingegnere di sistemi energetici. Non si tratta di un semplice esercizio di appalto; è una scelta strategica che influenza da decenni la sicurezza, l’affidabilità e la performance economica dell’intera rete elettrica. Un interruttore automatico ad alta tensione mal scelto può portare a guasti catastrofici delle apparecchiature, interruzioni di corrente prolungate e perdite finanziarie significative. Al contrario, un martello ben scelto migliora la stabilità del sistema, riduce al minimo i tempi di inattività e garantisce una lunga durata operativa con esigenze di manutenzione gestibili. La sfida è che il processo di selezione coinvolge una complessa interazione di fattori elettrici, meccanici, ambientali ed economici. Questo articolo fornisce un quadro strutturato per guidare gli ingegneri attraverso questa decisione critica, attingendo a decenni di esperienza nel settore e conoscenze pratiche sul campo.

Questa guida analizzerà il processo di selezione, esaminando i parametri essenziali che devono essere considerati, dalle caratteristiche elettriche fondamentali alle funzionalità avanzate di monitoraggio delle condizioni ora disponibili. Esploreremo le tecnologie dominanti – SF6, vuoto e le alternative eco-efficienti emergenti – e discuteremo i rispettivi punti di forza e di debolezza per le diverse applicazioni. Affronteremo anche le realtà pratiche di installazione, funzionamento e manutenzione, assicurando che l'interruttore automatico ad alta tensione scelto non solo soddisfi le specifiche tecniche ma sia anche in linea con le capacità operative dell'utilità o della struttura industriale. Comprendendo le considerazioni chiave delineate in questo articolo, gli ingegneri possono prendere decisioni informate e sicure che garantiscono l'integrità a lungo termine dei loro sistemi di alimentazione. La nostra fabbrica aLugao Potenza Co.,Ltd.produce interruttori automatici ad alta tensione da oltre due decenni e abbiamo raccolto questa conoscenza dalla nostra vasta esperienza nella fornitura di soluzioni a clienti in tutto il mondo.

Sommario

• 1. La Fondazione: quali sono i valori elettrici critici?
• 2. La decisione tecnologica: quale mezzo di interruzione è adatto a te?
• 3. Considerazioni ambientali e di installazione: dove funzionerà?
• 4. L'economia della proprietà: oltre il prezzo di acquisto
• 5. A prova di futuro: come manterrete e monitorerete l'interruttore?
• Frequentey Domande poste (FAQ)
• Conclusione e passi successivi

1. La Fondazione: quali sono i valori elettrici critici?

Immagina un ingegnere di sottostazione incaricato di aggiornare un quadro elettrico da 145 kV. Il progetto richiede un nuovo interruttore automatico ad alta tensione per proteggere una linea di trasmissione critica. L'infrastruttura esistente comprende un trasformatore da 40 MVA e il livello di guasto calcolato sul bus è pari a 40 kA. Il processo di selezione inizia con una serie di caratteristiche elettriche fondamentali che definiscono la capacità dell'interruttore. Queste valutazioni non sono numeri arbitrari; sono l'espressione matematica della capacità dell'interruttore di funzionare in modo sicuro e affidabile all'interno dell'ambiente elettrico del sistema di alimentazione. L'ingegnere deve valutare meticolosamente ogni valutazione per garantire che il dispositivo scelto non sia sotto o sovra specificato. La tabella seguente presenta le caratteristiche elettriche primarie e il loro significato pratico.

La tensione nominale è il fondamento della scelta. È la tensione continua massima che l'interruttore automatico ad alta tensione può sopportare. Per un sistema da 145 kV, l'interruttore deve essere valutato per almeno 145 kV. È importante però considerare anche la tensione massima di esercizio, che può essere leggermente superiore alla tensione nominale. La corrente nominale deve essere sufficiente a sostenere il carico normale, con un margine per una crescita futura. La corrente di interruzione di cortocircuito, tuttavia, è la valutazione di sicurezza più critica. Definisce la corrente di guasto massima che l'interruttore automatico ad alta tensione può interrompere in sicurezza. Se questo valore è troppo basso, l'interruttore potrebbe guastarsi in modo catastrofico in caso di guasto. Presso Lugao Power Co., Ltd. offriamo una gamma di interruttori automatici ad alta tensione con varie capacità di interruzione in cortocircuito per soddisfare i diversi requisiti di sistema, garantendo che il dispositivo non sia né sovraspecificato né sottospecificato.

Il TRV è forse la valutazione più sottile ma altrettanto importante. Quando un interruttore interrompe un guasto, sui contatti di apertura si verifica un transitorio di tensione. Questo TRV è caratterizzato dalla sua ampiezza, velocità di aumento e frequenza. L'interruttore automatico ad alta tensione deve essere progettato per resistere alla TRV senza riaccendere l'arco. La TRV è determinata dall'impedenza del sistema e dal punto dell'onda in cui avviene l'interruzione. Per un'applicazione specifica, il TRV deve essere calcolato o ottenuto dagli studi del sistema e confrontato con la capacità TRV nominale dell'interruttore. Il team di ingegneri della nostra fabbrica fornisce supporto nella valutazione di questi parametri complessi, aiutando i clienti a selezionare un interruttore automatico ad alta tensione che si adatta perfettamente alle caratteristiche transitorie della loro rete specifica.

2. La decisione tecnologica: quale mezzo di interruzione è adatto a te?

Una volta definite le caratteristiche elettriche, l'ingegnere deve affrontare una decisione tecnologica fondamentale: quale tipo di mezzo di interruzione dovrebbe utilizzare l'interruttore automatico ad alta tensione? Il mercato è dominato da tre tecnologie principali: gas SF6, vuoto e petrolio. Tuttavia, i separatori d’olio sono sempre più rari nelle nuove installazioni e l’industria sta sviluppando attivamente alternative eco-efficienti. Ogni tecnologia ha caratteristiche distinte che la rendono adatta a diverse applicazioni. La decisione non è semplicemente una questione di costi; comporta la valutazione delle prestazioni, dell'impatto ambientale, delle esigenze di manutenzione e delle condizioni operative specifiche dell'installazione. Esaminiamo ciascuna delle tecnologie chiave in dettaglio.

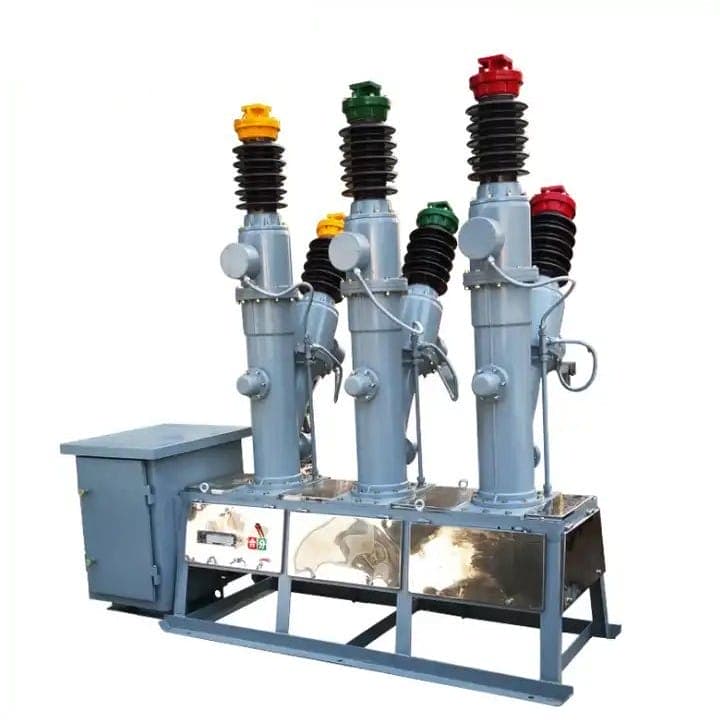

Interruttori automatici SF6sono la tecnologia dominante per le applicazioni ad alta tensione (72,5 kV e oltre). Utilizzano il gas esafluoruro di zolfo (SF6) sia come mezzo isolante che di estinzione dell'arco. L'SF6 è altamente elettronegativo, il che significa che assorbe gli elettroni liberi dall'arco, deionizzando rapidamente lo spazio vuoto e prevenendo la riaccensione dell'arco. Questa proprietà rende gli interruttori SF6 eccezionalmente efficienti nell'interruzione delle correnti di guasto, con un'elevata capacità di trasporto di corrente e tempi di interruzione brevi. Sono anche compatti e richiedono meno spazio rispetto ad altre tecnologie. Tuttavia, l’SF6 è un potente gas serra con un potenziale di riscaldamento globale (GWP) pari a 23.500 volte quello della CO2. Ciò ha portato a un aumento del controllo e delle normative sul suo utilizzo. Il nostro stabilimento di Lugao ha sviluppato una gamma di interruttori automatici ad alta tensione SF6 con tassi di perdita inferiori allo 0,1% all'anno, riducendo significativamente l'impatto ambientale.

Interruttori automatici in vuotosono la tecnologia dominante per le applicazioni di media tensione (fino a 40,5 kV). Usano il vuoto come mezzo di interruzione. Quando i contatti si separano, l'arco rimane confinato all'interno dell'ampolla in vuoto. L'arco si spegne al primo zero di corrente perché il vuoto non fornisce alcun percorso conduttivo per la riaccensione dell'arco. Le rompivuoto sono altamente affidabili, richiedono pochissima manutenzione e rispettano l'ambiente. Tuttavia, non possono essere utilizzati a tensioni più elevate perché la rigidità dielettrica dell'ampolla sottovuoto è limitata. Sono inoltre sensibili alle sovratensioni, come quelle causate dalla commutazione di trasformatori scarichi. Per le applicazioni ad alta tensione, una singola ampolla in vuoto non è sufficiente e sarebbero necessarie più ampolle in serie, aumentando la complessità e i costi.

Alternative eco-efficientistanno emergendo come risposta alle preoccupazioni ambientali dell’SF6. Queste tecnologie utilizzano gas con un GWP molto più basso, come AirPlus (una miscela di azoto e ossigeno con tracce di fluorochetone) o altri gas sintetici. Questi gas offrono prestazioni dielettriche e di estinzione dell'arco simili all'SF6 ma con un GWP da 100 a 2.000 volte inferiore. Questo rappresenta un vantaggio significativo per i servizi pubblici e le industrie che stanno cercando di ridurre la propria impronta di carbonio. Tuttavia, queste alternative non sono ancora così ampiamente adottate come l’SF6 e potrebbero richiedere involucri di interruttori più grandi o progettazioni meccaniche diverse. La nostra fabbrica sta sviluppando attivamente interruttori automatici ad alta tensione utilizzando gas eco-efficienti, garantendo ai nostri clienti un percorso praticabile e responsabile dal punto di vista ambientale.

La tabella seguente fornisce un riepilogo conciso delle considerazioni principali per ciascuna tecnologia.

3. Considerazioni ambientali e di installazione: dove funzionerà?

L'ambiente fisico in cui verrà installato un interruttore automatico ad alta tensione è un fattore critico nella sua scelta. Lo stesso martello che funziona perfettamente in una sottostazione interna climatizzata potrebbe guastarsi prematuramente in un ambiente costiero con nebbia salina o in un ambiente desertico con calore e polvere estremi. Gli ingegneri devono valutare le condizioni ambientali nel sito di installazione proposto e abbinarle al progetto appropriato dell'interruttore. I principali fattori ambientali da considerare sono: temperatura ambiente, umidità, altitudine, livello di inquinamento, attività sismica e presenza di agenti corrosivi. Ciascuno di questi fattori può avere un impatto significativo sull'affidabilità e sulla longevità dell'interruttore automatico ad alta tensione.

Temperaturaè una preoccupazione primaria. Il meccanismo di funzionamento, il gas isolante (nel caso dell'SF6 o di alternative ecoefficienti) e le proprietà dielettriche dell'isolamento dipendono tutti dalla temperatura. Il gas SF6, ad esempio, si liquefa a basse temperature (circa -25°C a 5 bar), il che riduce la sua capacità isolante e di interruzione. Per risolvere questo problema, i martelli SF6 installati in climi freddi sono dotati di riscaldatori e sistemi di monitoraggio della densità del gas che rilevano le cadute di pressione del gas causate dalla liquefazione. Allo stesso modo, il calore estremo può accelerare l’invecchiamento dei materiali isolanti e aumentare l’usura dei componenti meccanici. La nostra fabbrica offre interruttori automatici ad alta tensione con un'ampia gamma di opzioni di temperatura operativa, compresi pacchetti per climi freddi per installazioni in condizioni artiche.

Altitudineè un altro fattore importante. All’aumentare dell’altitudine, la pressione dell’aria diminuisce, il che riduce la rigidità dielettrica dell’aria. Per installazioni all'aperto superiori a 1.000 metri le distanze di isolamento dovranno essere aumentate. Per i demolitori SF6, la pressione del gas viene generalmente regolata per compensare la ridotta pressione atmosferica.Inquinamentoprovenienti da aree industriali, regioni costiere o zone agricole possono portare ad un accumulo di contaminanti conduttivi sugli isolanti, aumentando il rischio di scariche esterne. Questo problema viene risolto specificando isolanti con una distanza di dispersione maggiore o applicando rivestimenti anticontaminazione. Il nostro stabilimento di Lugao fornisce interruttori automatici ad alta tensione con livelli di isolamento personalizzabili per soddisfare i requisiti specifici della classe di inquinamento del sito di installazione.

Attività sismicadevono essere considerati nelle zone soggette a terremoti. L'interruttore automatico di alta tensione deve essere in grado di sopportare i carichi dinamici generati da un evento sismico. Ciò comporta la progettazione della struttura di supporto e la garanzia che i componenti meccanici del martello possano resistere all'accelerazione imposta. Gli ambienti corrosivi, come quelli che si trovano vicino alle regioni costiere o negli impianti chimici, richiedono un'attenzione particolare nella selezione dei materiali. Elementi di fissaggio in acciaio inossidabile, rivestimenti resistenti alla corrosione sull'involucro e un'attenta sigillatura di tutti i componenti sono essenziali per prevenire guasti prematuri. Valutando attentamente questi fattori ambientali, gli ingegneri possono selezionare un interruttore automatico ad alta tensione che non solo sia adatto dal punto di vista elettrico ma anche abbastanza robusto dal punto di vista fisico per resistere ai rigori del suo ambiente operativo.

4. L'economia della proprietà: oltre il prezzo di acquisto

Il prezzo di acquisto iniziale di un interruttore automatico ad alta tensione è spesso il costo più visibile, ma rappresenta solo una frazione del costo totale di proprietà per tutta la vita utile del dispositivo. Un'analisi economica completa deve considerare non solo il prezzo di acquisto ma anche il costo di installazione, la manutenzione continua, i costi operativi e il costo dell'eventuale smaltimento o sostituzione. Scegliere un martello con un costo iniziale più elevato ma con minori esigenze di manutenzione può essere significativamente più economico a lungo termine. Al contrario, la scelta di un martello economico e di bassa qualità può portare a guasti frequenti, costi di manutenzione elevati e tempi di inattività costosi. La decisione economica deve basarsi su un'analisi dei costi del ciclo di vita che riflette lo specifico contesto operativo dell'impianto.

Costi di installazionepuò variare in modo significativo a seconda del tipo e del design dell'interruttore automatico ad alta tensione. Gli interruttori SF6 richiedono apparecchiature specializzate per la gestione del gas e personale qualificato per l'installazione, il che aumenta i costi. Le rompivuoto sono in genere più semplici da installare.Costi di manutenzionerappresentano una componente significativa del costo del ciclo di vita. Gli interruttori SF6 richiedono una manutenzione periodica, compresi i controlli della pressione del gas, dell'usura dei contatti e del funzionamento meccanico. Le procedure di gestione del gas devono essere seguite rigorosamente. Le rompivuoto, al contrario, sono sigillate a vita e richiedono pochissima manutenzione. La frequenza della manutenzione e il costo dei pezzi di ricambio devono essere presi in considerazione nell'analisi economica.

Costi operativiincludono le perdite di energia nei contatti principali dell'interruttore, che sono tipicamente piccole ma non trascurabili.Costi dei tempi di inattivitàsono forse la variabile più significativa. In molti settori, un’ora di inattività può costare decine di migliaia di dollari in termini di perdita di produzione. Un interruttore automatico ad alta tensione più affidabile, con una minore probabilità di guasto, può fornire un vantaggio economico sostanziale riducendo il rischio di costose interruzioni. Per aiutare i clienti con questa analisi, la nostra fabbrica di Lugao Power Co.,Ltd. offre un servizio di valutazione del costo del ciclo di vita, che fornisce un confronto dettagliato del costo totale di proprietà per le diverse opzioni di demolitore.

5. A prova di futuro: come manterrete e monitorerete l'interruttore?

La scelta di un interruttore automatico ad alta tensione non è una decisione che termina quando il dispositivo viene alimentato. Le prestazioni e l'affidabilità a lungo termine del martello dipendono da una strategia di manutenzione e monitoraggio ben pianificata. I requisiti di manutenzione variano in base alla tecnologia, ma un approccio proattivo è essenziale per garantire decenni di servizio affidabile. La tendenza nel settore si sta spostando verso una manutenzione basata sulle condizioni, che utilizza il monitoraggio continuo dei parametri chiave dell'interruttore automatico ad alta tensione per prevedere quando è necessaria la manutenzione, anziché fare affidamento su un programma fisso. Questo approccio massimizza la disponibilità dell'interruttore e riduce al minimo il rischio di guasti imprevisti.

I parametri chiave che dovrebbero essere monitorati includono: i tempi del meccanismo operativo, la corsa e la resistenza dei contatti, la densità e la pressione del gas SF6, la temperatura dei componenti critici e lo stato del circuito elettrico. I moderni interruttori automatici ad alta tensione possono essere dotati di sensori che monitorano continuamente questi parametri e li segnalano a un sistema di controllo centrale. Ciò consente ai team di manutenzione di identificare tempestivamente i problemi, prima che diventino seri. I prodotti degli interruttori automatici ad alta tensione della nostra fabbrica sono compatibili con una gamma di sistemi di monitoraggio delle condizioni, consentendo ai nostri clienti di implementare una strategia di manutenzione basata sulle condizioni. Forniamo inoltre una formazione completa per il personale di manutenzione sull'ispezione, il test e la riparazione delle nostre apparecchiature.

Domande frequenti (FAQ)

Domanda 1: Come posso determinare il potere di interruzione di cortocircuito corretto per la mia applicazione?

Risposta: Il potere di interruzione di cortocircuito deve essere uguale o superiore alla corrente di guasto massima calcolata nel punto di installazione dell'interruttore. Ciò viene determinato da uno studio dettagliato del sistema energetico che considera le fonti di corrente di guasto (generatori, rete), l'impedenza di trasformatori, linee di trasmissione e cavi e la configurazione del sistema. Lo studio produrrà un valore per la corrente di cortocircuito simmetrica (kA) e il rapporto X/R, che determina la corrente asimmetrica. La corrente di interruzione di cortocircuito nominale dell'interruttore, che è un valore simmetrico, deve essere maggiore della corrente simmetrica calcolata e l'interruttore deve anche essere in grado di interrompere la corrente asimmetrica. Il nostro team di ingegneri di Lugao Power Co., Ltd. può aiutare con questo calcolo.

Domanda 2: Qual è la differenza tra un interruttore automatico del serbatoio morto e un interruttore del serbatoio vivo?

Risposta: In un interruttore automatico ad alta tensione con serbatoio morto, l'interruttore è alloggiato in un involucro metallico messo a terra. Ciò fornisce un chiaro vantaggio in termini di sicurezza, poiché l'alta tensione è racchiusa e l'involucro è al potenziale di terra. In genere sono più facili da mantenere e offrono una maggiore flessibilità di progettazione per apparecchiature aggiuntive come i TA. In un interruttore per serbatoi sotto tensione, l'interruttore è posizionato ad alta tensione e il serbatoio non è collegato a terra. I demolitori di serbatoi attivi sono più leggeri e presentano perdite dielettriche inferiori, il che li rende più efficienti per alcune applicazioni. La scelta dipende dal progetto specifico della sottostazione e dalla filosofia ingegneristica dell'azienda.

Domanda 3: Come faccio a scegliere tra un martello demolitore SF6 e un'alternativa eco-efficiente?

Risposta: La scelta dipende dai requisiti dell'applicazione e dalle priorità ambientali dell'operatore. Gli interruttori SF6 vantano una comprovata esperienza di elevata affidabilità ed eccellente capacità di interruzione e sono disponibili per tutti i livelli di tensione. Le alternative eco-efficienti, come AirPlus, offrono un GWP significativamente inferiore, rendendole attraenti per le organizzazioni impegnate nella sostenibilità. Tuttavia, queste alternative potrebbero avere un costo iniziale più elevato e potrebbero non essere disponibili per tutti i livelli di tensione. La nostra fabbrica a Lugao Power Co., Ltd. offre sia opzioni SF6 che eco-efficienti, consentendo ai nostri clienti di fare una scelta che bilancia prestazioni, costi e responsabilità ambientale.

Domanda 4: Qual è il significato della tensione di ripristino transitorio (TRV) nella scelta dell'interruttore?

Risposta: TRV è la tensione che appare sui contatti dell'interruttore automatico ad alta tensione immediatamente dopo l'interruzione dell'arco. La TRV può essere complessa, con un tasso di salita e un valore di picco elevati e dipende dall'induttanza e dalla capacità del sistema. L'interruttore automatico ad alta tensione deve essere in grado di resistere alla TRV senza riattivarsi. Questo è un fattore critico nel determinare la capacità di interruzione, soprattutto per gli interruttori situati vicino a trasformatori o reattori. Il team di ingegneri del nostro stabilimento può aiutarvi a valutare i requisiti TRV per la vostra applicazione specifica e selezionare un martello con la capacità TRV nominale adeguata.

Domanda 5: Con quale frequenza è necessario effettuare la manutenzione di un interruttore automatico ad alta tensione?

Risposta: La frequenza della manutenzione dipende dal tipo di interruttore e dalle condizioni operative. Gli interruttori SF6 richiedono in genere ispezione e manutenzione a intervalli di 5-10 anni, a seconda delle raccomandazioni del produttore e del numero di operazioni. La manutenzione comprende il controllo della densità del gas, dell'usura dei contatti e del meccanismo di funzionamento. Con l'integrazione dei sistemi di monitoraggio delle condizioni, possiamo passare a un approccio di manutenzione basato sulle condizioni, in cui la manutenzione viene eseguita solo quando i dati di monitoraggio indicano una necessità.

Conclusione: fare la scelta giusta per un futuro affidabile

La scelta del giusto interruttore automatico ad alta tensione è una decisione ingegneristica fondamentale che incide per decenni sulla sicurezza, l'affidabilità e le prestazioni economiche del sistema di alimentazione. Considerando attentamente le caratteristiche elettriche, le opzioni tecnologiche, i fattori ambientali, i costi del ciclo di vita e le strategie di manutenzione, gli ingegneri possono fare scelte informate che garantiscono l'integrità a lungo termine della loro rete. La decisione richiede una profonda comprensione dei requisiti dell'applicazione e una valutazione approfondita delle opzioni disponibili. Noi di Lugao Power Co., Ltd. ci impegniamo a supportare i nostri clienti durante tutto il processo di selezione, fornendo una guida esperta, prodotti affidabili e un supporto post-vendita completo.
