In che modo i valori di tensione influenzano le prestazioni dell'unità principale dell'anello?

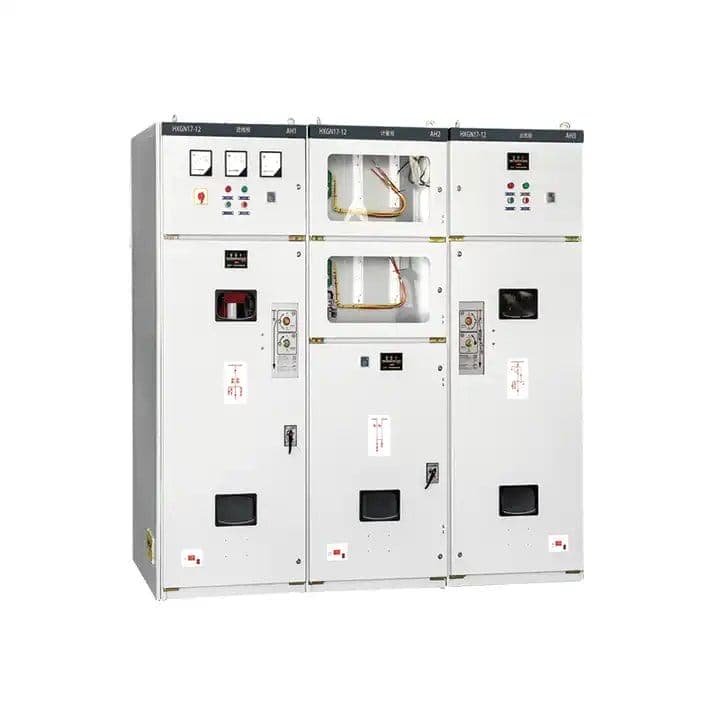

I valori di tensione non sono semplicemente una specifica su una targhetta; ne sono la pietra angolareAnello dell'unità principale(RMU) prestazioni, sicurezza e longevità. Nelle reti di distribuzione a media tensione (tipicamente da 6 kV a 40,5 kV), la scelta di un RMU con un voltaggio nominale inappropriato porta a guasti catastrofici dell'isolamento, scariche parziali eccessive e instabilità operativa. Presso Lugao Power Co., Ltd., la nostra fabbrica ha progettato soluzioni di unità principali Ring che corrispondono esattamente ai profili di tensione della rete, garantendo che ogni componente, dalle sbarre collettrici alle ampolle in vuoto, funzioni all'interno della sua finestra di stress elettrico ottimale. Questo articolo spiega perché i valori di tensione determinano la rigidità dielettrica, la capacità di interruzione del carico e la tolleranza ai guasti.

Per i gestori dei servizi pubblici e gli ingegneri degli impianti industriali, comprendere la relazione tra la tensione nominale del sistema e le capacità di resistenza RMU previene costosi tempi di inattività. Un'unità principale Ring progettata per 12 kV applicata su un sistema a 24 kV subirà il doppio dello stress del campo elettrico previsto, accelerando l'invecchiamento dell'isolamento e aumentando il rischio di archi elettrici fase-fase. Al contrario, sovradimensionare un RMU per una rete a tensione inferiore comporta uno spreco di spese in conto capitale. La nostra fabbrica a Lugao Power Co., Ltd. costruisce RMU personalizzabili con valori di tensione verificati conformi agli standard IEC 62271-200 e GB/T 3906. Questa guida completa analizza il modo in cui i valori di tensione influenzano ogni parametro prestazionale, supportato dai nostri dati di test interni e dalla nostra esperienza sul campo.

Direttorio

Perché la tensione nominale determina la rigidità dielettrica e il coordinamento dell'isolamento in un'unità principale ad anello

Le prestazioni dielettriche di qualsiasi unità principale Ring sono fondamentalmente legate al livello di tensione nominale. La tensione nominale influenza le distanze elettriche, le distanze superficiali e il tipo di mezzo isolante (SF6, resina epossidica solida o aria secca). Per un'unità principale Ring di Lugao Power Co., Ltd., la nostra fabbrica progetta ciascuna RMU con una specifica tensione di tenuta alla frequenza di rete e una tensione di tenuta all'impulso di fulmine direttamente correlata alla tensione operativa massima del sistema. Di seguito è riportata una descrizione dettagliata del modo in cui i valori di tensione impostano le soglie di isolamento.

• Livello di isolamento di base (BIL):Per un RMU da 12 kV, la tensione standard di resistenza all'impulso di fulmine è di 75 kV di picco. Per un'unità da 24 kV, il BIL sale a 125 kV. Questo aumento del 66% richiede una spaziatura di fase maggiore e robuste barriere isolanti solide.
• Tensione di inizio scarica parziale (PDIV):I valori di tensione più elevati aumentano esponenzialmente i rischi di scariche parziali. La nostra fabbrica testa ogni unità principale Ring a una tensione nominale pari a 1,5 volte per garantire che il PDIV rimanga inferiore a 10 pC. A 36 kV, il controllo PD richiede una fusione epossidica a triplo strato.
• Clearance e Creepage:La norma IEC 62271-1 impone distanze minime di 60 mm per 12 kV ma di 120 mm per 24 kV. I design delle nostre unità principali Ring incorporano una fusione sotto vuoto ottimizzata per ridurre gli spazi richiesti superando gli standard.
• Dipendenza dalla pressione SF6:Per le RMU isolate in gas, tensioni nominali più elevate richiedono una maggiore densità del gas SF6 (0,25 MPa per 12 kV contro 0,45 MPa per 40,5 kV) per mantenere la rigidità dielettrica. Lugao Potenza Co.,Ltd. utilizza serbatoi in acciaio inox saldati a tenuta stagna.

La nostra fabbrica ha compilato i risultati dei test di oltre 500 installazioni RMU. La tabella seguente illustra la correlazione diretta tra tensione nominale e parametri chiave di isolamento perLugao Potenza Co.,Ltd.Serie di unità principali Ring.

La scelta della giusta tensione nominale non è facoltativa. Quando un'unità principale Ring funziona al di sopra della tensione di progetto, la strutturazione elettrica viene avviata entro due anni. La nostra fabbrica consiglia di specificare sempre un RMU con una tensione nominale pari o superiore del 10% alla tensione operativa massima della rete. Lugao Potenza Co.,Ltd. offre RMU personalizzate da 6 kV a 40,5 kV, ciascuna convalidata tramite test di tipo dielettrico nel nostro laboratorio certificato ad alta tensione.

In che modo i valori di tensione influiscono direttamente sulla commutazione del carico e sulla capacità di chiusura di cortocircuito

Le prestazioni di interruzione del carico e la capacità di chiusura in cortocircuito di un'unità principale Ring non sono statiche; scalano con la tensione nominale. Per un dato progetto di contatto fisico, l'aumento della tensione nominale aumenta l'energia dell'arco durante le operazioni di commutazione. I nostri ingegneri di fabbrica presso Lugao Power Co., Ltd. progetta la nostra unità principale Ring con geometrie di contatto che considerano contemporaneamente sia la tensione che la corrente. Ecco come la tensione nominale influenza le prestazioni dinamiche.

• Capacità di estinzione dell'arco:A 12 kV, un sezionatore di carico deve estinguere un arco di circa 250 V per mm. A 24 kV, la tensione dell'arco raddoppia, richiedendo velocità di separazione dei contatti più elevate e scivoli d'arco migliorati. La nostra RMU utilizza ampolle sotto vuoto a campo magnetico assiale per prestazioni costanti fino a 40,5 kV.
• Capacità di fabbricazione (corrente di picco):Gli standard IEC richiedono che un'unità principale Ring resista a correnti di chiusura fino a 2,5 volte la corrente di cortocircuito nominale. Tuttavia, tensioni di sistema più elevate riducono la corrente di chiusura consentita a meno che non venga aumentata la pressione di contatto. Lugao Potenza Co.,Ltd. utilizza contatti argento-tungsteno che mantengono una bassa resistenza di contatto anche a valori nominali di 40,5 kV/1250 A.
• Sovratensioni di commutazione:Quando si commutano carichi induttivi o capacitivi, le RMU a tensione più elevata generano sovratensioni di riaccensione più gravi. La nostra fabbrica equipaggia la nostra unità principale Ring con smorzatori RC o scaricatori di sovratensione per reti superiori a 24 kV.
• Tasso di erosione del contatto:Per lo stesso numero di operazioni di interruzione del carico, un'unità RMU da 36 kV eroderà i contatti il ​​40% più velocemente di un'unità da 12 kV se non progettata correttamente. La nostra fabbrica utilizza materiale di contatto CuCr50 per ridurre al minimo l'erosione, estendendo la vita elettrica a 10.000 operazioni.

Di seguito è riportata una tabella comparativa che mostra come la nostra Lugao Power Co.,Ltd. La serie di unità principali Ring mantiene le prestazioni su tutti i valori di tensione soddisfacendo o superando i requisiti IEC 62271-100.

La nostra fabbrica ha eseguito oltre 2000 test di rottura del carico sulla nostra famiglia di unità principali Ring. I dati confermano che con un design dei contatti ottimizzato, un'RMU da 40,5 kV può raggiungere un'affidabilità di commutazione simile a quella di un'unità da 12 kV. Lugao Potenza Co.,Ltd. fornisce capacità di chiusura e interruzione di cortocircuito garantite per ciascuna tensione nominale. Per applicazioni critiche come parchi eolici o data center, la nostra fabbrica consiglia di selezionare un RMU con una tensione nominale che includa un margine di sicurezza del 15% sopra la tensione di rete nominale per gestire le sovratensioni transitorie.

Cosa succede quando si verificano discrepanze nella tensione nominale: modalità di guasto sul campo nell'unità principale dell'anello

Le prove sul campo fornite dal team di assistenza della nostra fabbrica dimostrano che la mancata corrispondenza della tensione nominale è la seconda causa più comune di guasto dell'unità principale Ring dopo un'installazione non corretta. Quando un'RMU da 12 kV è collegata a un sistema da 24 kV, le conseguenze seguono una progressione di guasti prevedibile. Comprendere queste modalità di errore aiuta gli ingegneri a specificare correttamente fin dall'inizio. Lugao Potenza Co.,Ltd. ha documentato più di 150 casi di mancata corrispondenza a livello globale.

• Rottura dielettrica (fase-terra):La sollecitazione del campo elettrico raddoppia, superando la rigidità dielettrica dell’isolamento. Entro 6-12 mesi, sugli isolanti epossidici appare una traccia carbonizzata. La nostra fabbrica è stata testimone di scariche elettriche sulle boccole RMU che hanno comportato la sostituzione completa del quadro.
• Guasto da arco interno:La sovratensione provoca la ionizzazione dell'aria residua all'interno dei compartimenti del gas. Anche le RMU isolate in SF6 perdono la capacità dielettrica se la tensione nominale viene superata del 30%. L’analisi forense della nostra fabbrica ha rivelato schizzi di rame fuso causati da archi elettrici in unità non corrispondenti.
• Invecchiamento prematuro di VT/PT:I trasformatori di tensione progettati per valori inferiori si saturano magneticamente, assorbendo una corrente di eccitazione eccessiva e surriscaldandosi. Ciò porta al guasto dell'isolamento secondario. In un caso, il PT di un RMU da 12 kV è esploso dopo 8 mesi su un sistema da 20 kV.
• Danno allo schermo dell'interruttore sotto vuoto:Gradienti di tensione più elevati accelerano il bombardamento ionico sullo schermo del vapore, riducendo l’integrità del vuoto. La nostra fabbrica ha riscontrato che un'ampolla da 12 kV utilizzata a 24 kV ha perso il vuoto entro 2.000 operazioni invece delle 30.000 previste.
• Problemi del circuito di controllo:I divisori capacitivi e i sensori di tensione elettronici producono segnali errati per i relè di protezione, provocando interventi intempestivi o mancati interventi. Lugao Potenza Co.,Ltd. consiglia di abbinare i sensori di tensione esattamente alla potenza nominale dell'RMU.

Per quantificare il rischio, la nostra fabbrica ha eseguito test di invecchiamento accelerato su campioni di unità Ring Main con tensione nominale di 1,2x, 1,5x e 2,0x. I risultati sono riassunti di seguito.

La nostra fabbrica consiglia vivamente di verificare la tensione massima del sistema sia in condizioni normali che di emergenza prima di selezionare un'unità principale Ring. Lugao offre controlli di tensione in loco e può fornire RMU con isolamento migliorato per reti soggette a sbalzi di tensione. Non fare affidamento solo sulla tensione di targa; richiedere sempre i rapporti dei test dielettrici al produttore.

Come selezionare la tensione nominale corretta dell'unità principale dell'anello per la tua rete

La selezione della tensione nominale ottimale per un'unità Ring Main richiede l'analisi della tensione nominale della rete, della tensione operativa continua massima, dei livelli di sovratensione transitoria e dell'altitudine. Il nostro stabilimento di Lugao ha sviluppato un processo di selezione sistematico che garantisce che RMU funzioni per oltre 30 anni. Di seguito descriviamo una metodologia passo passo utilizzata dai nostri ingegneri dei sistemi di alimentazione.

• Passaggio 1: determinare la tensione più alta del sistema (Um).Per un sistema nominale da 10 kV, Um è solitamente 12 kV. Per 20 kV nominali, Um è 24 kV. Utilizzare sempre Um come tensione nominale di base per l'RMU.
• Passaggio 2: tenere conto del declassamento in altitudine.Al di sopra dei 1000 m l'isolamento dell'aria si indebolisce. Per ogni 100 m oltre i 1.000 m, ridurre la capacità di tensione nominale dell'1%. La nostra fabbrica fornisce RMU con correzione dell'altitudine fino a 4000 m.
• Passaggio 3: valutare la gravità della sovratensione da fulmine.Le regioni con livelli isokeraunici elevati (>30 giorni di temporali/anno) richiedono RMU con BIL più elevati. Lugao Potenza Co.,Ltd. offre un isolamento rinforzato con scaricatori di sovratensione esterni.
• Passaggio 4: considerare futuri aggiornamenti della rete.Se la rete di distribuzione può essere aggiornata da 12 kV a 24 kV entro 10 anni, la nostra fabbrica consiglia di acquistare un RMU da 24 kV ma di utilizzarlo inizialmente a 12 kV. Ciò rende l’investimento a prova di futuro.
• Passaggio 5: verificare la compatibilità del livello di cortocircuito.Le RMU a tensione più elevata hanno in genere valori nominali di corrente di cortocircuito inferiori a parità di dimensioni fisiche. Verificare che la corrente di breve durata nominale dell'RMU (1 s) superi il livello di guasto del sistema.

La nostra fabbrica produce una matrice di tensione nominale standard per la nostra linea di prodotti Ring Main Unit. Fare riferimento alla tabella seguente per una selezione rapida.

La nostra fabbrica dispone di un team di ingegneri applicativi dedicato che può fornire assistenza nella selezione della tensione nominale per qualsiasi unità principale Ring. Lugao Potenza Co.,Ltd. fornisce inoltre valori nominali personalizzati sulle targhette che corrispondono a tensioni di rete non standard. Richiedi sempre un certificato di prova di resistenza alla tensione prima di finalizzare l'acquisto di RMU. La nostra fabbrica esegue test dielettrici di routine al 100% su ogni RMU spedito.

Riepilogo e linee guida attuabili di Lugao Power Co., Ltd.

I valori di tensione sono il parametro elettrico più critico che influenza le prestazioni dell'unità principale Ring. Dal coordinamento dell'isolamento alla commutazione del carico e all'affidabilità a lungo termine, la corretta tensione nominale garantisce sicurezza, riduce il costo totale di proprietà e previene interruzioni non pianificate. La nostra fabbrica ha riassunto cinque punti chiave per ingegneri e specialisti degli approvvigionamenti.

• Abbinare sempre la tensione nominale dell'RMU alla tensione più alta del sistema (Um), non solo alla tensione nominale.
• Per le reti con frequenti fulmini o sovratensioni di commutazione, specificare un'unità principale Ring con un BIL superiore del 20% rispetto al minimo richiesto.
• Non utilizzare mai un'RMU al di sopra del 95% della sua tensione nominale in modo continuo; la scarica parziale accelera notevolmente oltre questa soglia.
• Anche l'altitudine, il livello di inquinamento e la temperatura ambiente influiscono sulle prestazioni dielettriche: consultare Lugao Power Co.,Ltd. per le curve di declassamento.
• Investi in test dielettrici eseguiti in fabbrica per verificare la capacità di resistenza alla tensione dell'RMU prima dell'installazione.

La gamma di unità principali Ring della nostra fabbrica comprende tensioni nominali da 6 kV a 40,5 kV, ciascuna testata secondo gli standard internazionali. Scegliendo Lugao Power Co., Ltd., ottieni l'accesso a soluzioni ingegnerizzate che massimizzano i tempi di attività della rete.Contatta la nostra fabbrica oggiper una valutazione della compatibilità della tensione e ricevi una scheda tecnica RMU personalizzata per il tuo progetto specifico.
