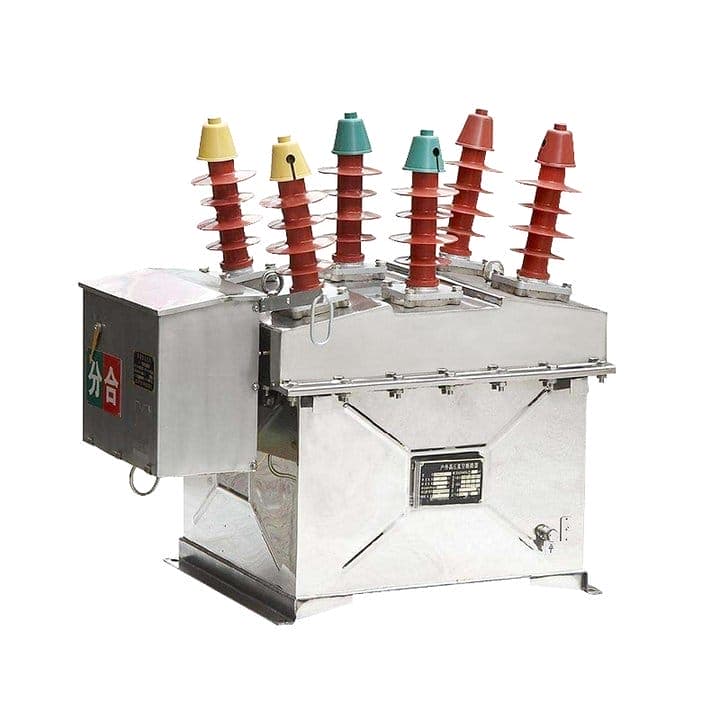

In che modo gli interruttori automatici ad alta tensione gestiscono i cortocircuiti e i sovraccarichi?

Nei sistemi di alimentazione ad alta tensione, cortocircuiti e sovraccarichi sono eventi inevitabili che possono causare danni catastrofici alle apparecchiature, interrompere l'alimentazione elettrica e mettere in pericolo il personale. L'interruttore automatico ad alta tensione è il dispositivo di protezione principale che deve rilevare, interrompere e isolare queste condizioni di guasto in pochi millisecondi. Ma come fa esattamente un interruttore automatico ad alta tensione a gestire eventi elettrici così estremi? Il processo prevede una sofisticata sequenza di rilevamento, coordinamento dei relè, funzionamento meccanico ed estinzione dell'arco. Quando si verifica un cortocircuito o un sovraccarico, la corrente può salire fino a valori da 10 a 50 volte superiori alla normale corrente di funzionamento, generando un immenso stress termico e meccanico. ILInterruttore automatico ad alta tensionenon deve solo aprire i suoi contatti per interrompere il circuito ma anche estinguere l'arco elettrico risultante in modo rapido e sicuro, impedendone la riaccensione. Presso Lugao Power Co., Ltd., la nostra fabbrica produce interruttori automatici ad alta tensione da oltre 20 anni e abbiamo perfezionato i meccanismi di interruzione per gestire correnti di guasto fino a 80 kA a tensioni fino a 550 kV.

La gestione dei cortocircuiti e dei sovraccarichi differisce sia nella strategia di rilevamento che in quella di interruzione. Un sovraccarico è una sovracorrente moderata ma prolungata, in genere da 1,2 a 2 volte la corrente nominale, che può causare danni termici se mantenuta. I cortocircuiti sono più gravi, con correnti che possono superare 10 volte il valore nominale, creando enormi forze magnetiche ed energie dell'arco. L'interruttore automatico ad alta tensione utilizza relè di protezione per distinguere tra questi eventi e avviare la risposta appropriata. In caso di sovraccarichi, l'interruttore può impiegare uno scatto ritardato per consentire l'eliminazione dei sovraccarichi temporanei. Per i cortocircuiti, l'interruttore deve funzionare istantaneamente, spesso entro 2 o 3 cicli (da 30 a 50 millisecondi). Questo articolo esplora i meccanismi dettagliati, dal rilevamento dei guasti all'estinzione dell'arco, che consentono all'interruttore automatico ad alta tensione di gestire queste condizioni estreme in modo affidabile. Condividiamo anche le specifiche tecniche della linea di prodotti della nostra fabbrica e approfondimenti pratici sulla manutenzione.

Sommario

• 1. Cosa succede all'interno di un interruttore automatico ad alta tensione durante un cortocircuito?
• 2. In che modo l'interruttore automatico ad alta tensione rileva e distingue tra sovraccarichi e cortocircuiti?
• 3. Quali sono le specifiche tecniche chiave per l'interruzione per guasto?
• 4. In che modo la manutenzione e i test possono garantire una gestione affidabile dei guasti?
• Domande frequenti (FAQ)
• Conclusione e consultazione del Sistema di Tutela

Cosa succede all'interno di un interruttore automatico ad alta tensione durante un cortocircuito?

Quando si verifica un cortocircuito, la corrente nel sistema di alimentazione aumenta istantaneamente e l'interruttore automatico ad alta tensione deve rispondere con estrema velocità. La sequenza di eventi all'interno dell'interruttore è un processo meccanico ed elettrico finemente coreografato. Dopo aver ricevuto un segnale di intervento dal relè di protezione, il meccanismo operativo (a molla, idraulico o pneumatico) rilascia l'energia immagazzinata, provocando la separazione del contatto mobile dal contatto fisso. Al momento della separazione, attraverso la fessura dei contatti si forma un arco elettrico, sostenuto dall'elevata corrente di guasto. Questo arco genera temperature comprese tra 15.000 e 20.000 Kelvin, che vaporizzerebbero i contatti e distruggerebbero l'interruttore se non controllati. Pertanto, l'interruttore automatico ad alta tensione si affida a un mezzo di estinzione dell'arco (gas SF6, vuoto o olio) per raffreddare e deionizzare l'arco, estinguendolo al successivo passaggio per lo zero della corrente. L'intero processo dall'inizio del guasto all'interruzione della corrente deve avvenire entro 3-5 cicli di alimentazione (da 50 a 80 millisecondi).

Processo dettagliato passo dopo passo all'interno dell'interruttore automatico ad alta tensione durante un cortocircuito:

• Fase 1: rilevamento guasti e attivazione relè:I trasformatori di corrente (CT) rilevano il brusco aumento di corrente e inviano un segnale al relè di protezione. Il relè confronta la corrente con l'impostazione della soglia e determina se il guasto è un cortocircuito o un sovraccarico. In caso di cortocircuito, il relè invia un comando di sgancio istantaneo all'interruttore.
• Passo 2: Attivazione del comando:La bobina di sgancio viene eccitata, rilasciando il fermo che trattiene il meccanismo operativo. In un interruttore a molla, la molla rilascia e aziona il contatto mobile tramite un sistema di collegamento. In un martello idraulico, l'olio ad alta pressione viene diretto a un pistone che sposta il contatto. Questa azione meccanica richiede in genere da 5 a 15 millisecondi.
• Fase 3: separazione dei contatti e formazione di archi:Quando il contatto mobile si allontana, un arco colma lo spazio vuoto. L'arco è inizialmente guidato dall'elevata corrente e dalle forze magnetiche generate. I contatti ad arco, realizzati con materiali come rame-tungsteno o argento-tungsteno, resistono alla fusione ma subiscono comunque una significativa erosione.
• Fase 4: Spegnimento dell'arco:In un interruttore automatico ad alta tensione SF6, un meccanismo puffer comprime il gas SF6 e lo dirige attraverso un ugello attraverso l'arco. Il flusso di gas ad alta velocità rimuove il calore e le particelle ionizzate, mentre le molecole elettronegative di SF6 catturano gli elettroni liberi, prevenendo la reionizzazione. In una rompivuoto l'estinzione dell'arco avviene mediante la rapida diffusione di vapori metallici nell'ambiente sottovuoto.
• Passo 5: Corrente zero interruzione:L'arco si estingue al successivo zero di corrente (quando la forma d'onda CA attraversa lo zero). Dopo l'interruzione, la rigidità dielettrica attraverso i contatti aperti deve essere ripristinata rapidamente per resistere alla tensione di recupero transitoria (TRV) che appare attraverso l'intercapedine. L'interruttore deve rimanere aperto, impedendo un riavvio.

Per illustrare la gravità di un evento di cortocircuito, si consideri un sistema da 145 kV con una corrente di guasto di 40 kA. L'energia sprigionata nell'arco può superare i 100 MJ, sufficienti a fondere 50 kg di rame. Il nostro interruttore automatico ad alta tensione a Lugao è progettato per gestire tali eventi con un'erosione di contatto minima. Il meccanismo del puffer SF6 che utilizziamo è stato ottimizzato attraverso la fluidodinamica computazionale (CFD) per garantire che la velocità del flusso di gas superi Mach 2 alla gola dell'ugello, garantendo una rapida estinzione dell'arco. Nelle prove di tipo, il nostro interruttore automatico ad alta tensione ha interrotto con successo guasti da 40 kA a 145 kV per 20 operazioni consecutive senza alcun degrado delle prestazioni. Questo design robusto offre alle società di servizi pubblici la certezza che il loro sistema sarà protetto anche nelle condizioni di cortocircuito più severe.

In che modo l'interruttore automatico ad alta tensione rileva e distingue tra sovraccarichi e cortocircuiti?

La capacità di distinguere tra sovraccarichi e cortocircuiti è fondamentale per il funzionamento affidabile di un sistema di alimentazione. Un sovraccarico è una condizione in cui la corrente supera il valore nominale ma non costituisce una minaccia immediata per l'apparecchiatura e può essere temporanea (ad esempio, l'avvio di un motore di grandi dimensioni). Un cortocircuito è un guasto grave che richiede una risoluzione immediata. Per fare questa distinzione, l'interruttore automatico ad alta tensione si basa su relè di protezione, elettromeccanici, a stato solido o basati su microprocessore. Questi relè ricevono ingressi di corrente da trasformatori di corrente (CT) e ingressi di tensione da trasformatori di potenziale (PT) e utilizzano algoritmi specifici e caratteristiche tempo-corrente per differenziare le due condizioni. Il relè invia quindi un segnale di intervento all'interruttore automatico ad alta tensione con la tempistica appropriata.

Come il sistema di rilevamento dell'interruttore automatico ad alta tensione differenzia i guasti:

• Protezione da massima corrente a tempo inverso (per sovraccarichi):Il relè utilizza una curva caratteristica a tempo inverso, in cui il tempo di intervento diminuisce all'aumentare della corrente. Per un sovraccarico moderato (ad esempio, 120% della corrente nominale), il tempo di intervento può essere di diversi secondi, consentendo il passaggio di sovraccarichi temporanei. Se il sovraccarico persiste, il relè fa scattare l'interruttore automatico ad alta tensione per prevenire danni termici.
• Protezione istantanea da sovracorrente (per cortocircuiti):Per correnti che superano una soglia di intervento elevata (tipicamente da 8 a 12 volte la corrente nominale), il relè funziona istantaneamente, inviando un segnale di intervento senza ritardo intenzionale. Ciò garantisce che l'interruttore automatico ad alta tensione si apra entro 20-30 millisecondi, limitando i danni alle apparecchiature.
• Protezione da sovracorrente direzionale:Nei sistemi collegati in rete i guasti possono verificarsi in entrambe le direzioni. I relè direzionali utilizzano ingressi sia di corrente che di tensione per determinare la direzione del guasto, garantendo che solo l'interruttore automatico ad alta tensione più vicino al guasto si apra, mentre gli altri rimangano chiusi per mantenere il flusso di potenza.
• Protezione dai guasti verso terra:Per i guasti da linea singola a terra, comuni nei sistemi ad alta tensione, viene utilizzato il rilevamento della corrente residua. Il relè monitora la corrente omopolare, che è la somma delle correnti trifase. Se la corrente di sequenza zero supera una soglia impostata, il relè fa scattare l'interruttore automatico di alta tensione.

I moderni sistemi di interruttori automatici ad alta tensione utilizzano relè numerici con capacità di comunicazione, consentendo il monitoraggio e il coordinamento a distanza con altri interruttori nella sottostazione. Questi relè possono anche memorizzare registrazioni di eventi e forme d'onda di guasto, che sono preziose per l'analisi post-guasto. La nostra fabbrica a Lugao Power Co., Ltd. fornisce un servizio completo di coordinamento dei relè di protezione, garantendo che le impostazioni del nostro interruttore automatico ad alta tensione corrispondano in modo ottimale ai requisiti del vostro sistema. Utilizziamo un software di coordinamento standard del settore per simulare diversi scenari di guasto e verificare che le impostazioni dei relè forniscano un coordinamento selettivo, il che significa che funziona solo l'interruttore più vicino al guasto.

Un esempio pratico: in una linea di trasmissione da 230 kV, il relè di protezione di un interruttore automatico ad alta tensione può essere impostato per intervenire a 1,2 volte la corrente nominale per un sovraccarico con un'impostazione del quadrante del tempo di 2 secondi e a 12 volte la corrente nominale per intervento istantaneo. Se si avvia un motore di grandi dimensioni, provocando un picco di corrente pari a 1,4 volte, il relè non scatterà perché la durata del sovraccarico è breve. Tuttavia, se si verifica un guasto fase-fase, la corrente può raggiungere 18 volte il valore nominale e il relè farà scattare istantaneamente l'interruttore automatico ad alta tensione, eliminando il guasto entro 3 cicli. Questo coordinamento selettivo è essenziale per mantenere la stabilità del sistema e prevenire interruzioni a cascata.Lugao Potenza Co.,Ltd.fornisce una guida dettagliata all'impostazione dei relè con ogni interruttore automatico ad alta tensione, aiutando le utenze a raggiungere un coordinamento ottimale.

Quali sono le specifiche tecniche chiave per l'interruzione per guasto?

La capacità di un interruttore automatico ad alta tensione di gestire cortocircuiti e sovraccarichi è definita da una serie di specifiche tecniche critiche. Questi parametri determinano la corrente nominale di guasto dell'interruttore, il tempo di interruzione e la capacità di tensione di ripristino transitorio (TRV). Lugao Potenza Co.,Ltd. produce una gamma completa di interruttori automatici ad alta tensione per vari livelli di tensione e condizioni di guasto. La tabella seguente riassume le principali specifiche di gestione dei guasti per i nostri modelli più popolari, utilizzati nelle sottostazioni di trasmissione e distribuzione in tutto il mondo. Tutti i valori sono testati in conformità con gli standard IEC 62271-100 e ANSI C37.09.

Oltre ai valori nominali standard, la nostra fabbrica offre interruttori automatici ad alta tensione con funzionalità avanzate di interruzione dei guasti. Ad esempio, forniamo una versione "ad alta velocità" con un meccanismo operativo ottimizzato che riduce il tempo di apertura di 5 millisecondi, che è fondamentale per le applicazioni con interruttori di generatori. Offriamo anche una variante di commutazione "banco di condensatori" con un rating TRV più elevato per la commutazione di correnti capacitive. Tutti i nostri interruttori automatici ad alta tensione sono dotati di un meccanismo puffer ad auto-attivazione che riduce del 30% l'energia operativa richiesta per l'interruzione di guasto, consentendo molle più piccole e un funzionamento più affidabile.

Per garantire che il nostro interruttore automatico ad alta tensione soddisfi i livelli di guasto specificati, ogni unità viene sottoposta a un programma completo di test in fabbrica. Ciò include test dielettrici (frequenza di rete e impulso del fulmine), test di cortocircuito presso laboratori indipendenti e test di resistenza meccanica (oltre 10.000 operazioni). La nostra fabbrica a Lugao Power Co., Ltd. fornisce un rapporto di prova completo con ogni spedizione, inclusi gli oscillogrammi dei test di interruzione per guasto, garantendo la completa tracciabilità. Per i clienti dei servizi pubblici, questi rapporti di prova sono essenziali per la pianificazione della rete e gli studi di coordinamento e forniscono la garanzia che l'interruttore automatico ad alta tensione funzionerà come previsto quando si verifica un guasto.

In che modo la manutenzione e i test possono garantire una gestione affidabile dei guasti?

Anche il miglior interruttore automatico ad alta tensione non sarà in grado di gestire un cortocircuito o un sovraccarico se non viene sottoposto a una corretta manutenzione. La gestione dei guasti si basa sulla tempistica precisa dei componenti meccanici, sull'integrità del mezzo di estinzione dell'arco e sul corretto funzionamento dei relè e dei circuiti di controllo. La nostra fabbrica a Lugao Power Co., Ltd. ha sviluppato un programma di manutenzione completo per il nostro interruttore automatico ad alta tensione, che comprende ispezioni periodiche, test funzionali e analisi diagnostiche. La manutenzione regolare non solo garantisce che il martello funzioni quando necessario, ma ne prolunga anche la durata e riduce il rischio di guasti catastrofici.

Pratiche di manutenzione essenziali per una gestione affidabile dei guasti dell'interruttore automatico ad alta tensione:

• Misurazione dell'usura e dell'erosione dei contatti:Dopo un'interruzione per cortocircuito, i contatti dell'arco potrebbero erodersi. Il design del nostro interruttore automatico ad alta tensione include un indicatore di usura che consente agli operatori di stimare la durata rimanente dei contatti. Si consiglia di misurare la resistenza dei contatti (utilizzando un microohmmetro) ogni anno e di sostituire i contatti quando la resistenza aumenta di oltre il 20% rispetto alla linea di base.
• Monitoraggio della densità e dell'umidità del gas SF6:La pressione del gas SF6 deve essere mantenuta entro l'intervallo specificato per una corretta estinzione dell'arco. Un monitor della densità monitora continuamente la pressione del gas e avvisa gli operatori in caso di perdita. Inoltre, il contenuto di umidità dovrebbe essere controllato semestralmente; se supera i 200 ppm è necessario filtrare o sostituire il gas. La nostra fabbrica fornisce un servizio di gestione e analisi del gas per tutti i nostri interruttori automatici ad alta tensione.
• Prova di fasatura del meccanismo di funzionamento:I tempi di apertura e chiusura dell'interruttore devono essere controllati annualmente utilizzando un analizzatore di temporizzazione digitale. Scostamenti superiori al 10% rispetto ai valori impostati in fabbrica possono indicare usura meccanica o disallineamento. Il nostro interruttore automatico ad alta tensione è dotato di un meccanismo operativo modulare che può essere sottoposto a manutenzione senza rimuovere l'interruttore dal servizio.
• Test di resistenza di isolamento e fattore di potenza:Le parti isolanti (post isolanti, boccole e strutture di supporto interne) devono essere testate per verificarne l'integrità dielettrica. Si consiglia di eseguire ogni tre anni una prova del fattore di potenza (tan delta) per rilevare eventuali deterioramenti delle proprietà isolanti.

Per illustrare l'importanza della manutenzione, si consideri il caso di un'azienda elettrica europea in cui un interruttore automatico ad alta tensione da 245 kV non è riuscito a scattare durante un cortocircuito, causando ingenti danni a un trasformatore. Un'indagine ha rivelato che il meccanismo operativo dell'interruttore aveva accumulato umidità a causa di una guarnizione difettosa e che la bobina di sgancio era bloccata. L'azienda ha successivamente adottato il test di temporizzazione annuale e il controllo dell'umidità consigliati e non hanno riscontrato guasti simili negli ultimi otto anni. La nostra fabbrica fornisce un registro di manutenzione dettagliato con ciascun interruttore automatico ad alta tensione e offriamo formazione per il personale dei servizi pubblici sulle corrette procedure di test e diagnostica.

Per i clienti che richiedono un supporto completo, Lugao Power Co.,Ltd. offre un contratto di assistenza che include una visita annuale di un tecnico addestrato in fabbrica, test diagnostici in loco e sostituzione di pezzi di ricambio di emergenza. Forniamo anche un'opzione di monitoraggio remoto che tiene traccia continuamente dei parametri chiave dell'interruttore automatico ad alta tensione, inviando avvisi al centro di controllo dell'azienda elettrica se qualche parametro esce dall'intervallo normale. Investendo nella manutenzione regolare e sfruttando la nostra esperienza diagnostica, i servizi pubblici possono garantire che il loro interruttore automatico ad alta tensione gestirà i cortocircuiti e i sovraccarichi in modo affidabile, proteggendo il sistema di alimentazione e riducendo al minimo i tempi di fermo.

Domande frequenti (FAQ)

Domanda 1: Qual è la corrente di cortocircuito massima che un interruttore automatico ad alta tensione può interrompere?

Risposta: La corrente di cortocircuito massima dipende dal potere di interruzione nominale dell'interruttore, specificato in kA. Per il nostro interruttore automatico ad alta tensione della serie LGB, la corrente di interruzione massima varia da 31,5 kA per i modelli da 72,5 kV a 63 kA per i modelli da 550 kV. Questa valutazione si basa sulla corrente simmetrica alla tensione nominale. L'interruttore può anche interrompere correnti di guasto asimmetriche con una componente continua, a condizione che la corrente totale non superi la capacità di progetto dell'interruttore. Per livelli di guasto più elevati, è possibile utilizzare più interruttori in serie oppure è possibile selezionare un interruttore di potenza nominale superiore. La nostra fabbrica fornisce un servizio di analisi dei livelli di guasto per aiutare a selezionare l'interruttore corretto per il vostro sistema.

Domanda 2: In che modo l'interruttore automatico ad alta tensione spegne l'arco dopo l'apertura?

Risposta: L'interruttore automatico ad alta tensione utilizza un meccanismo puffer che comprime il gas SF6 e lo dirige attraverso un ugello attraverso l'arco. Il flusso di gas ad alta velocità raffredda l'arco e rimuove le particelle ionizzate, mentre le molecole elettronegative di SF6 catturano gli elettroni liberi, prevenendo la reionizzazione. L'arco si spegne al passaggio per lo zero della corrente e la rigidità dielettrica della distanza tra i contatti si ripristina rapidamente. Questo processo viene ripetuto per ciascuna fase in modo indipendente. Il nostro interruttore automatico ad alta tensione è stato testato per garantire un'estinzione affidabile dell'arco in tutte le condizioni di guasto.

Domanda 3: Un interruttore automatico ad alta tensione può gestire più cortocircuiti senza richiedere manutenzione?

Risposta: Sì, un interruttore automatico ad alta tensione è progettato per gestire più interruzioni dovute a guasti prima di richiedere manutenzione. Il numero di interruzioni di guasto che può gestire dipende dall'entità della corrente di guasto e dal design dell'interruttore. Ad esempio, il nostro interruttore automatico ad alta tensione è in grado di gestire 20 interruzioni di cortocircuito a piena potenza senza sostituzione dei contatti. Tuttavia, per correnti di guasto inferiori, il numero di interruzioni può essere notevolmente maggiore. Si consiglia di monitorare l'usura dei contatti tramite l'indicatore di usura e di programmare la manutenzione in base alla corrente di guasto cumulativa interrotta. La nostra fabbrica fornisce un calcolatore di manutenzione per assistere in questa pianificazione.

Domanda 4: Qual è la differenza tra un cortocircuito e un sovraccarico in termini di funzionamento dell'interruttore automatico ad alta tensione?

Risposta: Un cortocircuito è un guasto ad alta corrente che richiede un'interruzione istantanea, in genere entro 3-5 cicli, per prevenire danni all'apparecchiatura. Un sovraccarico è una sovracorrente moderata che non è immediatamente pericolosa e il relè dell'interruttore può consentirle di persistere per alcuni secondi o minuti per eliminare i sovraccarichi temporanei. L'interruttore automatico ad alta tensione funziona più velocemente in caso di cortocircuito che in caso di sovraccarico. Per i sovraccarichi, l'interruttore può essere dotato di caratteristica di intervento termico o a tempo inverso. Le impostazioni dei nostri relè di protezione sono ottimizzate per distinguere tra queste due condizioni, garantendo la risposta corretta.

Domanda 5: Con quale frequenza è opportuno testare le prestazioni di gestione dei guasti dell'interruttore automatico ad alta tensione?

Risposta: Si consiglia di eseguire un test completo delle prestazioni di gestione dei guasti dell'interruttore automatico ad alta tensione almeno una volta all'anno, compresi test di temporizzazione, misurazione della resistenza di contatto e analisi del gas SF6. Per gli interruttori che funzionano frequentemente o che si trovano in ambienti difficili, è consigliabile eseguire test più frequenti (ogni 6 mesi). Inoltre, dopo qualsiasi interruzione per guasto grave (superiore al 50% del potere di interruzione nominale), l'interruttore deve essere ispezionato e testato. La nostra fabbrica fornisce una procedura di test dettagliata e offre servizi di test sul campo per tutti i nostri prodotti Interruttori automatici ad alta tensione.

Conclusione: garantire una protezione affidabile dai guasti con l'interruttore automatico ad alta tensione

Gli interruttori automatici ad alta tensione rappresentano la difesa in prima linea contro cortocircuiti e sovraccarichi nei sistemi di alimentazione. La loro capacità di rilevare, interrompere e isolare le condizioni di guasto in modo rapido e affidabile è fondamentale per la stabilità del sistema, la protezione delle apparecchiature e la sicurezza del personale. Come abbiamo spiegato, il processo prevede un coordinamento preciso dei relè, un'azione meccanica rapida e un'estinzione avanzata dell'arco utilizzando il gas SF6. Le specifiche tecniche e le pratiche di manutenzione che abbiamo delineato garantiscono che il tuo interruttore automatico ad alta tensione funzioni quando conta di più. Presso Lugao Power Co., Ltd., la nostra fabbrica ha progettato una gamma completa di interruttori automatici ad alta tensione che soddisfano i più alti standard internazionali e sono supportati da decenni di esperienza nel settore energetico.
