In che modo gli interruttori automatici ad alta tensione garantiscono la sicurezza del personale nelle sottostazioni?

Immagina di trovarti nel cuore pulsante di una moderna sottostazione elettrica. L’aria è densa di energia potenziale: megawatt di potenza che fluiscono attraverso enormi trasformatori, pronti a illuminare una città. Per gli ingegneri e i tecnici che lavorano qui, la paura più grande non è un'interruzione di corrente; è il rilascio catastrofico di quell'energia sotto forma di un arco elettrico. In un ambiente così ad alto rischio, ilInterruttore automatico ad alta tensione non è solo un dispositivo di commutazione; è la guardia del corpo definitiva. Si colloca tra la forza bruta dell'elettricità e la sicurezza del personale addetto alla manutenzione della rete. Ma come fa esattamente questo pezzo di ingegneria a svolgere il suo compito salvavita?

La risposta sta in una combinazione di fisica istantanea, robusti interblocchi meccanici e sistemi di controllo a prova di errore. UNInterruttore automatico ad alta tensionegarantisce la sicurezza del personale non essendo una barriera passiva, ma agendo come un guardiano attivo che prevede, isola e neutralizza le minacce prima che possano raggiungere gli operatori umani. A differenza di un interruttore standard, funziona sotto vuoto di gas di estinzione dell'arco ad alta pressione (come SF6) o olio, in grado di estinguere un arco al plasma in millisecondi. Tuttavia, la vera misura della sicurezza sta nella filosofia di progettazione che dà priorità alla protezione umana a ogni livello, dalla separazione fisica delle parti sotto tensione all'isolamento logico dei circuiti di controllo. La nostra fabbrica aLugao ha trascorso decenni a perfezionare queste gerarchie di sicurezza, garantendo che ogniInterruttore automatico ad alta tensioneche produciamo è un bastione di sicurezza per gli uomini e le donne che lavorano in prima linea nella distribuzione del potere.

Sommario

• 1. L'anatomia della protezione: cosa rende un interruttore un guardiano?
• 2. La fisica dell'arresto: in che modo l'interruzione per guasto elimina la minaccia dell'arco elettrico?
• 3. La gerarchia della sicurezza: perché gli interblocchi fisici ed elettrici non sono negoziabili
• 4. Configurazioni per la sicurezza: in che modo le diverse configurazioni dei quadri influiscono sul rischio del personale
• Domande frequenti (FAQ)
• Conclusione: la partnership sulla sicurezza con Lugao Potenza Co.,Ltd.

L'anatomia della protezione: cosa rende un interruttore automatico un guardiano?

Per capire come aInterruttore automatico ad alta tensioneprotegge la vita, dobbiamo sezionarne l'anatomia. Non si tratta di un singolo dispositivo, ma di un sistema di sistemi, in cui ogni strato aggiunge una barriera critica contro la catastrofe elettrica. Considerala come l'armatura di un cavaliere medievale: il guscio esterno devia il primo colpo, la cotta di maglia assorbe lo shock e lo strato inferiore imbottito garantisce che chi lo indossa sopravviva all'impatto. Nel contesto dell'alta tensione, questi livelli sono l'isolamento fisico, l'estinzione attiva dell'arco e la logica di controllo fail-safe. La nostra fabbrica progetta ciascunoInterruttore automatico ad alta tensionecon questi anelli concentrici di difesa, garantendo che anche se un sistema vacilla, gli altri manterranno la linea.

Esaminiamo gli strati di un tipico SF6 per carri armati viviInterruttore automatico ad alta tensionedalla nostra struttura:

Strato 1: la busta e il mezzo isolante

Il primo livello di sicurezza è l'involucro fisico. Tutti i componenti sotto tensione, i contatti, gli scivoli d'arco e i punti di connessione, sono sigillati all'interno di un involucro metallico messo a terra. Nei moderni demolitori SF6, questo involucro è riempito con gas esafluoruro di zolfo (SF6), un mezzo con rigidità dielettrica di gran lunga superiore all'aria. Ciò significa che una persona che si trova accanto all'interruttore è già isolata dal potenziale letale all'interno grazie alle forti proprietà dielettriche del gas e alla robusta parete del serbatoio. In caso di guasto, il serbatoio è progettato per resistere alla pressione interna senza rompersi, impedendo l'espulsione verso l'esterno di gas caldo e detriti. Questo contenimento è il primo, spesso trascurato, livello di sicurezza del personale.

Livello 2: L'Interruttore – Il "Cuore del Guardiano"

Quando si verifica un guasto, l'unità interruttore dell'interruttore entra in azione. Nel giro di pochi millisecondi il contatto mobile si separa dal contatto fisso. Questa azione da sola, tuttavia, creerebbe un arco pericoloso. L'unità di interruzione contiene un cilindro puffer che comprime meccanicamente il gas SF6 e dirige un getto ad alta velocità attraverso la zona dell'arco. Questo getto raffredda l'arco e spazza via le particelle ionizzate, costringendo la corrente a zero e interrompendo il flusso di elettricità. La velocità assoluta di questa operazione, spesso inferiore a 50 millisecondi, limita la durata del guasto e riduce al minimo l'energia termica rilasciata, che è la fonte principale di rischi di archi elettrici. Per un lavoratore della stazione, ciò significa che un potenziale guasto catastrofico viene estinto prima che la sua energia possa raggiungere un livello tale da mettere in pericolo la vita. Quella della nostra fabbricaInterruttore automatico ad alta tensionesono testati per gestire correnti di cortocircuito fino a 63 kA, garantendo la gestione in sicurezza anche degli eventi di rete più gravi.

Livello 3: il sistema di controllo e interblocco

Al di là dell'estinzione fisica dell'arco, ilInterruttore automatico ad alta tensionedeve garantire che non possa essere gestito in modo tale da mettere in pericolo i lavoratori. Ciò è ottenuto attraverso un sofisticato sistema di interblocco meccanico ed elettrico. Ad esempio, il meccanismo di chiusura è spesso bloccato se l'interruttore è in posizione di "test" o se il sezionatore di terra non è inserito. Nei nostri progetti incorporiamo il "blocco a chiave" in cui è necessario girare una chiave per rilasciare un blocco meccanico, garantendo che l'operatore confermi fisicamente lo stato sicuro prima di modificare lo stato dell'interruttore. Questo livello di logica di controllo costituisce l’interfaccia uomo-macchina che impedisce l’energizzazione accidentale, una delle principali cause di infortuni sul lavoro nelle sottostazioni.

La fisica dell'arresto: in che modo l'interruzione per guasto elimina la minaccia dell'arco elettrico?

Il termine "arco elettrico" è sinonimo del pericolo più grave in una sottostazione. È un tipo di esplosione elettrica che risulta da una connessione a bassa impedenza a terra o ad un'altra fase. La luce, il suono e l'energia termica risultanti possono essere immediatamente letali. Il meccanismo principale attraverso il quale aInterruttore automatico ad alta tensioneprotegge il personale è arrestando questo arco nel momento stesso in cui inizia. Per fare ciò, l’interruttore deve superare i principi fisici fondamentali dell’elettricità, in particolare il fatto che un arco crea un percorso altamente conduttivo di gas ionizzato che continua a trasportare corrente.

Ecco la sequenza fisica passo passo che avviene all'interno del nostroInterruttore automatico ad alta tensionequando viene rilevato un guasto:

• Rilevamento e segnale:I relè di protezione (non parte dell'interruttore ma ad esso collegati) rilevano la corrente eccessiva e inviano un segnale di intervento al meccanismo operativo dell'interruttore.
• Separazione dei contatti (T0):Il meccanismo operativo (a molla, idraulico o pneumatico) allontana il contatto mobile dal contatto fisso. Quando i contatti si separano, tra loro si innesca un arco elettrico. Questo arco è essenzialmente un cortocircuito attraverso il gas isolante, ma con temperature superiori a 20.000 K.
• L'azione del puffer (da T0 a T2):Contemporaneamente al movimento del contatto, un pistone all'interno dell'interruttore comprime il gas SF6, aumentandone la pressione da 5 bar nominali a oltre 15 bar. Questo gas compresso viene quindi forzato attraverso un ugello nella zona dell'arco a velocità supersonica.
• Estinzione dell'arco a corrente zero (T3):Il flusso di gas ad alta velocità rimuove il calore dall'arco e soffia via le particelle ionizzate. La forma d'onda della corrente alternata naturale (CA) passa attraverso un punto zero. In questo preciso momento, la combinazione della ionizzazione ridotta e del gas di raffreddamento impedisce la riaccensione dell'arco. La corrente è permanentemente interrotta.
• Recupero dielettrico:Dopo l'interruzione, lo spazio tra i contatti viene riempito con gas SF6 fresco e non ionizzato, che recupera rapidamente la sua rigidità dielettrica, garantendo che l'interruttore possa sopportare la tensione del sistema senza riaccendere.

L'intera sequenza avviene in un intervallo di tempo compreso tra 30 e 60 millisecondi. Per il tecnico che esegue la manutenzione, il rischio di un arco elettrico non è solo ridotto al minimo; viene effettivamente eliminato perché l'energia del guasto viene dissipata all'interno della camera sigillata dell'interruttore, non all'aria aperta del quadro. La nostra fabbrica ha condotto un'analisi approfondita di questo processo con una telecamera ad alta velocità, consentendoci di perfezionare la geometria dell'ugello e i tempi del puffer nel nostroInterruttore automatico ad alta tensioneper ottenere tempi di liquidazione più rapidi possibili. Questa velocità è sicurezza. È la differenza tra una colpa breve e una catastrofe.

Inoltre, il design stesso del meccanismo operativo contribuisce alla sicurezza. La nostra fabbrica utilizza un meccanismo "trip-free", il che significa che anche se il comando di chiusura viene mantenuto durante un guasto, l'interruttore avrà la precedenza e si aprirà. Questo sistema di sicurezza garantisce che il personale non sia mai esposto a un tentativo di rimessa in tensione in caso di guasto, che rappresenta un pericolo comune nei sistemi più vecchi.

La gerarchia della sicurezza: perché gli interblocchi fisici ed elettrici non sono negoziabili

Nel perseguimento della sicurezza, ilInterruttore automatico ad alta tensioneè governato da una rigida gerarchia: prima la prevenzione, poi la protezione e infine la mitigazione. Gli interblocchi fisici ed elettrici integrati nell'armadio e nel sistema di controllo dell'interruttore sono l'incarnazione di questa gerarchia. Questi interblocchi non sono componenti aggiuntivi opzionali; sono fondamentali per il funzionamento sicuro dell'apparecchiatura. Sono progettati per imporre una sequenza specifica di operazioni, garantendo che nessun singolo errore umano possa portare a un ambiente di lavoro attivo. Questa filosofia è profondamente radicata nel processo di progettazione della nostra fabbrica, poiché crediamo che il sistema più sicuro sia quello che previene intrinsecamente gli errori.

Esaminiamo i principali meccanismi di interblocco che salvaguardano il personale durante le attività comuni delle sottostazioni:

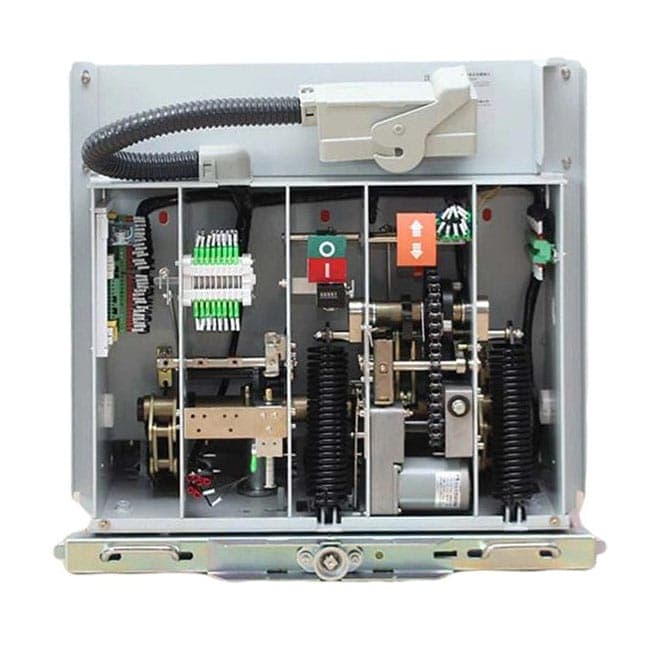

1. Interblocchi basati sulla posizione (meccanici):Si tratta di blocchi fisici che impediscono la manovra in base alla posizione del carrello dell'interruttore (in quadri estraibili) o del sezionatore di terra. Ad esempio, l'interruttore non può essere chiuso se il sezionatore di terra è in posizione "chiuso". Ciò si ottiene tramite una disposizione a camma e perno di bloccaggio. Nel nostroInterruttore automatico ad alta tensionearmadi, utilizziamo un collegamento meccanico positivo, non solo un segnale elettrico, per garantire che questo interblocco sia assoluto. Ciò impedisce lo scenario estremamente pericoloso di chiudere un interruttore su una linea messa a terra.

2. Interblocco chiave (programmatico):Questo sistema utilizza una serie di serrature e chiavi. Una chiave può essere rimossa solo quando l'interruttore si trova in uno stato specifico (ad esempio, aperto e isolato). La chiave viene poi utilizzata per sbloccare il sezionatore di terra e così via. Ciò impone una procedura rigorosa. Ad esempio, per eseguire la manutenzione su un cavo di alimentazione, l'operatore deve: (a) aprire l'interruttore, (b) isolare l'interruttore (estrarlo), (c) chiudere il sezionatore di terra. Ogni passaggio richiede una chiave univoca e la sequenza è predefinita. La nostra fabbrica fornisce schemi di interblocco con chiave personalizzata adattati alla configurazione specifica di sbarre e linee di distribuzione di ciascuna sottostazione, garantendo che lo "stato sicuro" sia sempre verificato prima che venga concesso l'accesso.

3. Interblocchi elettrici (basati sulla logica):Si tratta di controlli di supervisione che impediscono la chiusura o l'apertura dell'interruttore in condizioni non valide. Ad esempio, un segnale di "blocco chiuso" proveniente da un relè di protezione impedirà l'eccitazione della bobina di chiusura. Ancora più importante, incorporiamo la logica "anti-pompaggio", che impedisce all'interruttore di chiudersi e aprirsi ripetutamente se il comando di chiusura viene mantenuto dopo un guasto. Ciò impedisce che l'interruttore venga danneggiato e possa guastarsi in modo catastrofico durante l'eliminazione del guasto, mettendo in pericolo chiunque si trovi nelle vicinanze. Nel nostro modernoInterruttore automatico ad alta tensionemodelli, queste funzioni logiche sono integrate in un modulo di controllo intelligente con capacità di autodiagnosi, riducendo il rischio di errori di cablaggio.

Perché questo non è negoziabile? Consideriamo una situazione in cui un operatore deve testare un circuito. Senza questi interblocchi, un semplice errore di comunicazione potrebbe portare alla chiusura dell'interruttore mentre un morsetto di terra è ancora collegato alla linea. L'esplosione che ne deriverebbe sarebbe fatale. La nostra fabbrica aLugao Potenza Co.,Ltd.considera gli interblocchi come una caratteristica di sicurezza primaria e non secondaria. Testiamo ampiamente questi interblocchi in condizioni di guasto simulate, garantendo che falliscano in uno stato sicuro.

Configurazioni per la sicurezza: in che modo le diverse configurazioni dei quadri influiscono sul rischio del personale

Il modo in cui aInterruttore automatico ad alta tensioneè integrato nel quadro della sottostazione influisce in modo significativo sulla sicurezza del personale operativo. Dominano due configurazioni principali: quadri isolati in aria (AIS) e quadri isolati in gas (GIS). Ciascuno presenta una serie diversa di rischi e vantaggi in termini di sicurezza. Scegliere il layout giusto è una decisione strategica di sicurezza. La nostra fabbrica fornisce valutazioni dettagliate dei rischi per ciascuna configurazione, aiutando le società di servizi pubblici a bilanciare i vincoli di spazio con la sicurezza del personale.

Confrontiamo queste configurazioni in base ai principali parametri di sicurezza:

Come illustra la tabella, la tecnologia GIS offre un significativo passo avanti nella sicurezza del personale. Incapsulando ilInterruttore automatico ad alta tensionee tutti gli altri componenti in un involucro metallico riempito con SF6, GIS elimina virtualmente il rischio di archi elettrici esterni. Il sistema è pressurizzato, quindi, anche in caso di guasto, l'esplosione viene contenuta e la pressione viene dissipata attraverso condotti di scarico della pressione progettati per dirigere eventuali scariche lontano dal personale. Al contrario, gli interruttori AIS sono montati su strutture aperte e, sebbene includano messa a terra e interblocchi, un guasto può comunque produrre un arco elettrico violento e pericoloso che si propaga nel quadro elettrico.

Tuttavia, il GIS non è privo di considerazioni sulla sicurezza. Il gas SF6 è denso e può sostituire l'ossigeno negli spazi chiusi e, durante un grave guasto interno, possono formarsi prodotti di decomposizione tossici. NostroInterruttore automatico ad alta tensioneLe unità GIS incorporano sistemi di monitoraggio del gas (densità e umidità) e sono dotate di prese d'aria di scarico della pressione e filtri di scarico per gestire questi sottoprodotti in modo sicuro. Progettiamo inoltre i nostri compartimenti GIS per garantire che l'accesso di routine per il campionamento del gas o l'ispezione dei componenti possa essere effettuato in sicurezza con adeguati dispositivi di protezione individuale (DPI). La nostra fabbrica offre un pacchetto di formazione completo sui protocolli di sicurezza specifici per il funzionamento GIS, sottolineando che, sebbene la tecnologia offra una protezione superiore, richiede un approccio disciplinato alla manutenzione.

In definitiva, indipendentemente dal fatto che un'utilità scelga AIS o GIS, il fileInterruttore automatico ad alta tensioneè il componente centrale della sicurezza. La nostra fabbrica garantisce che, indipendentemente dalla disposizione del quadro, l'interruttore che forniamo sia dotato del massimo livello di interblocchi, capacità di estinzione dell'arco e intelligenza diagnostica per proteggere le persone che si occupano della manutenzione della rete elettrica.

Domande frequenti (FAQ)

Domanda 1: Qual è la differenza principale tra un interruttore automatico in SF6 e un interruttore automatico in vuoto in termini di sicurezza?

Risposta: Sia l'SF6 che le valvole rompivuoto vengono utilizzati per motivi di sicurezza, ma differiscono nel mezzo. Gli interruttori SF6, come quelli di Lugao Power Co., Ltd., utilizzano il gas SF6 che offre eccellenti proprietà dielettriche ed è ideale per applicazioni ad alta tensione (fino a 800 kV). Contengono l'arco all'interno di una camera sigillata, ma il gas stesso richiede un'attenta manipolazione poiché è un gas serra. Le ruttrici sotto vuoto utilizzano il vuoto come dielettrico, che è estremamente sicuro e non richiede la manipolazione del gas, ma sono generalmente limitate alla media tensione (fino a 52 kV) a causa dei vincoli fisici dell'ampolla sotto vuoto. Per la sicurezza del personale delle sottostazioni ad alta tensione, l’SF6 offre una capacità di interruzione superiore, ma sono essenziali robusti sistemi di gestione e monitoraggio del gas per mitigare i rischi ambientali e di asfissia.

Domanda 2: In che modo il meccanismo "Trip-Free" in un interruttore automatico ad alta tensione migliora la sicurezza?

Risposta: Un meccanismo "senza scatto" è una caratteristica di sicurezza fondamentale. Garantisce che se un operatore tiene premuto il pulsante di chiusura dell'interruttore mentre è attivo un comando di sgancio (a causa di un guasto), l'interruttore annullerà il comando di chiusura e rimarrà aperto. Ciò impedisce all'interruttore di tentare di chiudere e riattivare un circuito difettoso mentre il personale si trova nelle vicinanze. Mette effettivamente l'interruttore in uno stato che non può essere annullato da un intervento manuale, prevenendo un nuovo guasto potenzialmente catastrofico. Questo design è fondamentale per la filosofia di sicurezza del nostro stabilimento.

Domanda 3: È possibile aprire da remoto un interruttore automatico ad alta tensione per garantire la sicurezza del personale durante un disastro?

Risposta: sì. I moderni interruttori automatici ad alta tensione sono dotati di funzionalità di intervento remoto tramite SCADA o sistemi di controllo di sottostazioni. Ciò consente agli operatori di aprire l'interruttore da una distanza di sicurezza (una sala di controllo) in caso di emergenza, come un incendio, un terremoto o un'imminente minaccia di arco elettrico, prima che qualcuno si avvicini all'apparecchiatura. Questa operazione remota è un vantaggio chiave delle moderne sottostazioni digitali, poiché riduce significativamente il rischio per la vita umana durante eventi estremi. La nostra fabbrica integra robuste interfacce di comunicazione (IEC 61850) per garantire un funzionamento remoto affidabile.

Domanda 4: Quali caratteristiche di sicurezza impediscono a un lavoratore di chiudere accidentalmente un interruttore mentre un altro lavoratore si trova all'interno della cabina?

Risposta: Ciò viene impedito principalmente attraverso una combinazione di interblocchi meccanici e lucchetti. Nella maggior parte dei progetti di quadri, l'interruttore non può essere inserito nella posizione "chiuso" se il circuito non è completo. Inoltre, il meccanismo ha una posizione "a terra" che impedisce meccanicamente la chiusura del sezionatore di terra se l'interruttore è chiuso. Infine, l'uso di procedure di lockout/tagout (LOTO) con lucchetti fisici sul circuito di controllo dell'interruttore garantisce che l'interruttore non possa essere chiuso in remoto o localmente mentre è in corso la manutenzione. Queste misure a più livelli creano un sistema di sicurezza.

Domanda 5: Lugao Power Co.,Ltd. fornire formazione sul funzionamento sicuro dei suoi interruttori automatici ad alta tensione?

Risposta: Sì, offriamo programmi di formazione completi come parte del nostro servizio post-vendita. La formazione copre non solo le operazioni di base ma anche moduli dettagliati sui sistemi di interblocco, sicurezza contro gli archi elettrici, procedure di emergenza e uso corretto dei dispositivi di protezione individuale (DPI). Forniamo formazione in loco e simulazioni virtuali per garantire che operatori e tecnici comprendano i meccanismi di sicurezza incorporati nelle nostre apparecchiature. Questo impegno per l'istruzione fa parte della nostra filosofia fondamentale di essere un partner nella sicurezza, non solo un fornitore di attrezzature.

Conclusione: la partnership sulla sicurezza con Lugao Potenza Co.,Ltd.

L'interruttore automatico ad alta tensione è l'eroe sconosciuto della sicurezza delle sottostazioni. È il dispositivo che resiste, invisibile, per contenere la furia di un guasto, quello che impone una rigorosa sequenza di operazioni e quello che separa fisicamente gli uomini e le donne dai milioni di volt che alimentano il nostro mondo. ALugao Potenza Co.,Ltd., la nostra fabbrica non si limita a produrreInterruttore automatico ad alta tensioneunità; progettiamo sistemi di sicurezza. Comprendiamo che dietro ogni specifica e ogni rapporto di prova c'è il benessere di un essere umano. Ci impegniamo a superare i limiti della tecnologia di interruzione, della logica di interblocco e dell'intelligenza diagnostica per garantire che i nostri prodotti non solo proteggano la rete ma anche le persone che la servono. La sicurezza non è una lista di controllo; è la nostra cultura.
