Quali sono le caratteristiche strutturali e i metodi di manutenzione dell'armadio di distribuzione dell'alimentazione XL-21?

Caratteristiche strutturali

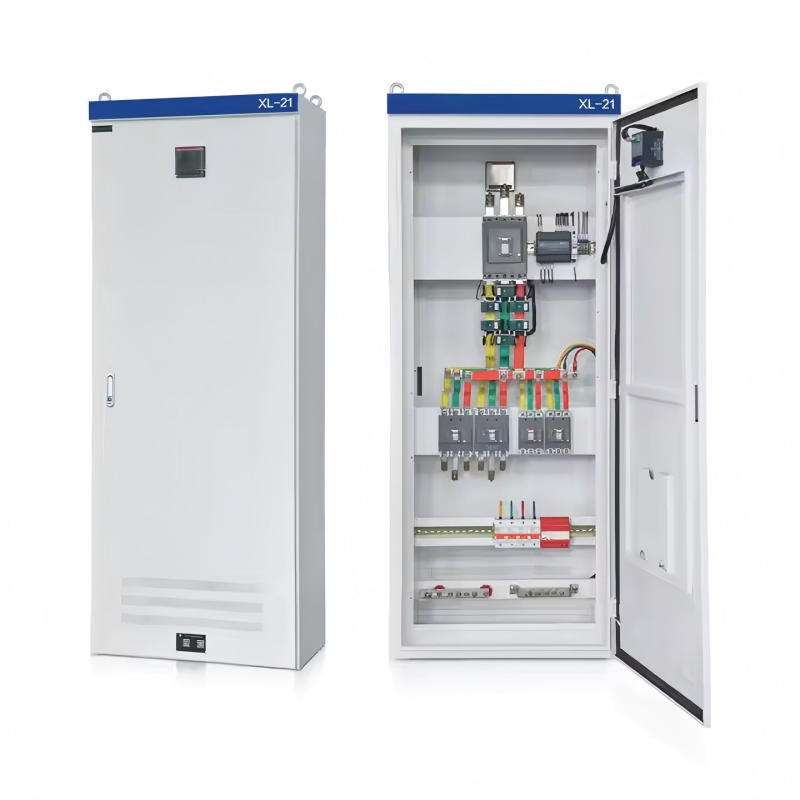

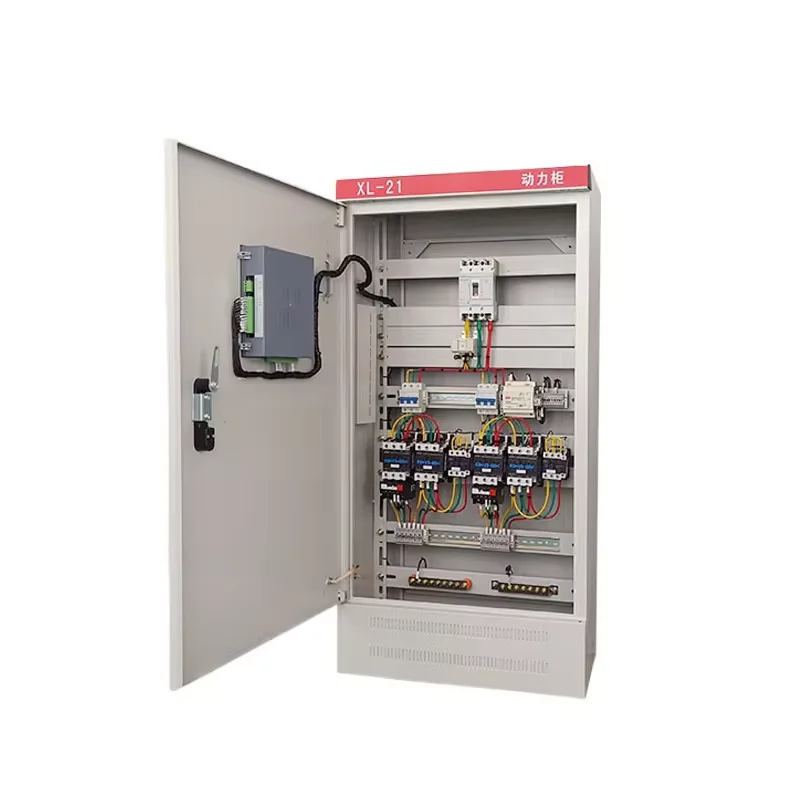

L'armadio di distribuzione dell'energia a bassa tensione XL-21 viene utilizzato principalmente per la distribuzione dell'energia in imprese industriali e minerarie che utilizzano sistemi trifase, a tre fili e trifase a quattro fili con frequenze CA fino a 50 Hz e tensioni fino a 500 V, nonché per l'illuminazione di potenza. È un recinto chiuso costruito con piastre di acciaio piegate. La maniglia di azionamento dell'interruttore a coltello si trova sulla colonna anteriore in alto a destra e fornisce la commutazione dell'alimentazione. Sul quadro di distribuzione è installato un voltmetro per indicare la tensione della sbarra. Lo sportello anteriore espone tutti i componenti interni per una facile ispezione e manutenzione. Questo armadio di distribuzione utilizza componenti all'avanguardia, risultando in un design compatto, facile manutenzione e configurazioni di cablaggio flessibili. Oltre agli interruttori automatici aperti e ai fusibili per la protezione da cortocircuito, l'armadio è dotato anche di contattori e relè termici. Lo sportello anteriore ospita pulsanti e indicatori luminosi.

Uso e Manutenzione

• Dopo l'installazione o la revisione e prima della messa in servizio, la scatola di distribuzione elettrica deve essere sottoposta alle seguenti ispezioni e test (le ispezioni e i test post-revisione dipendono dalla natura della revisione).

• Verificare che l'apparecchiatura elettrica e il cablaggio secondario installati all'interno della scatola di distribuzione dell'alimentazione siano conformi ai requisiti del disegno.

• Controllare che i sezionatori e gli interruttori automatici utilizzati per il funzionamento siano flessibili e privi di inceppamenti.

• Controllare che l'apparecchiatura elettrica sia in buon contatto e soddisfi i requisiti operativi previsti.

• Verificare che la scatola di distribuzione dell'alimentazione sia priva di corpi estranei e che le viti che fissano i componenti non siano allentate.

Ambiente operativo

• Temperatura ambiente: da -50°C a +40°C, con temperatura media nelle 24 ore non superiore a +36°C;

• Altitudine: non superiore a 2000 m;

• Umidità relativa: non superiore al 50% con un'umidità dell'aria ambiente di +40°C;

                             Un'umidità relativa più elevata è consentita a livelli di umidità inferiori (ad esempio, 90% a +20°C) ed è consentita una condensazione moderata per tenere conto delle fluttuazioni di temperatura.

• Il dispositivo deve essere installato con un'inclinazione non superiore a 5° rispetto alla verticale. Il dispositivo deve essere installato in un luogo esente da forti vibrazioni, urti e corrosione.
