Quali sono i diversi tipi e design dei quadri estraibili a bassa tensione MNS?

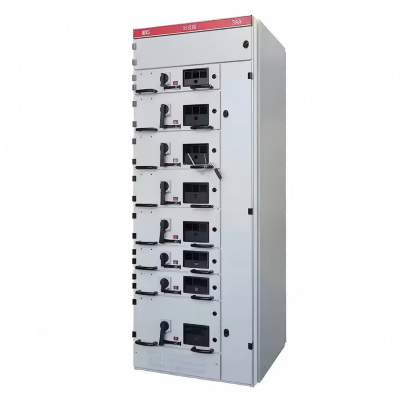

LugaoIl telaio del quadro estraibile a bassa tensione MNS di utilizza materiale a forma di C con un modulo da 25 mm, collegato tramite connettori per formare una varietà di strutture di armadi e cassettiere per soddisfare le varie esigenze. L'armadio MCC utilizza componenti in plastica tecnica ignifuga e ad alta resistenza per una maggiore sicurezza. Inoltre, i pannelli funzionali sono stati modificati rispetto ai modelli stranieri e combinati con un modulo da 200 mm, rendendolo più adatto a progetti misti di armadi PC e MCC. Le unità estraibili e il corpo dell'armadio sono dotati di un affidabile dispositivo di interblocco per impedire la commutazione del carico quando l'interruttore è eccitato, migliorando la sicurezza. L'armadio è generalmente assemblato con piastre di acciaio laminate a freddo dopo il trattamento di passivazione, ma è possibile utilizzare anche piastre di acciaio rivestite in alluminio-zinco in base alle esigenze dell'utente.

• Tipi di quadri

1. Armadi di ricezione e di collegamento bus

Vari interruttori automatici di tipo frame nazionali e internazionali, come le serie RMW1, CW1, NA1, DW45, CDW7, MT ed E, vengono utilizzati come interruttore principale per fornire funzioni di ricezione o di collegamento del bus. 2. Armadio del centro di alimentazione (PC)

La distribuzione dell'alimentazione utilizza vari tipi di interruttori automatici montati su armadio nazionali e internazionali, come le serie DW45, NA1, CDW7MT e E.

3. Centro controllo motori (MCC)

Composto da cassetti grandi e piccoli, l'interruttore principale di ciascun circuito utilizza un interruttore automatico scatolato ad alto potere di interruzione o un interruttore di carico rotativo con fusibili.

4. Armadio di compensazione della potenza reattiva

• Tipo di cassetto

Sono disponibili cinque dimensioni, tutte basate su un'altezza 8E (200 mm). Il design modulare consente un'altezza di installazione effettiva dei componenti di 1800 mm, risultando in una disposizione complessiva dell'armadio più snella ed esteticamente gradevole. •8E/4: 4 cassettiere assemblate in parallelo in uno spazio di 200 mm di altezza, 150 mm di larghezza e 400 mm di profondità

•8E/2: 2 cassettiere assemblate in parallelo in uno spazio di 200 mm di altezza, 300 mm di larghezza e 400 mm di profondità

•8E: 1 cassettiera assemblata in uno spazio di 200 mm di altezza, 600 mm di larghezza e 400 mm di profondità

•16E: 1 cassettiera assemblata in uno spazio di 400 mm di altezza, 600 mm di larghezza e 400 mm di profondità

•24E: 1 cassettiera assemblata in uno spazio di 600 mm di altezza, 600 mm di larghezza e 400 mm di profondità
