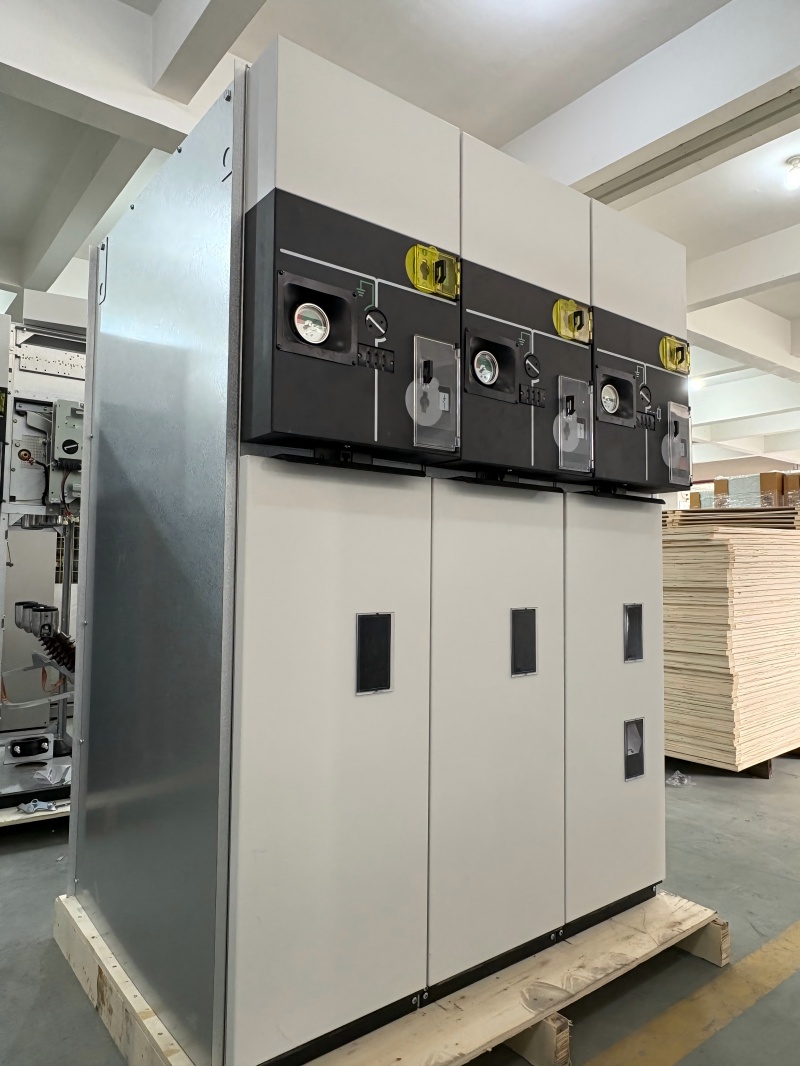

SRM di tipo isolato a gas ad alta tensione

La serie SRM SF6 SF6 completamente isolata completamente sigillata in metallo (C-GIS) è una nuova generazione di prodotti a base di gas miniaturizzati completamente isolati progettati e sviluppati dalla nostra azienda assorbendo tecnologie avanzate in casa e all'estero. Il prodotto è una combinazione efficace di combinazione di unità fissa e espansione flessibile, che è adatta ai requisiti di distribuzione della rete ad anello o terminali utente e soddisfa le esigenze di varie sottostazioni secondarie per l'uso flessibile di commutazioni compatte. L'apparecchiatura ha tre livelli di tensione nominale di SRM-12KV, SRM-24KV e SRM6-40.5KV(Fare riferimento alla pagina Dettagli del prodotto per un'introduzione più dettagliata), che è conforme agli standard internazionali come IEC 62271, IEC 60420, ecc.

Caratteristiche del prodotto:

1. Design completamente isolato e completamente sigillato

Le parti vive primarie del quadro della serie NG7 sono completamente sigillate in una scatola a gas sigillata saldata con piastre in acciaio inossidabile. Le linee di ingresso e uscita sono collegate attraverso connettori del cavo completamente isolati, completamente sigillati e schermati. La scatola del gas ha una pressione di inflazione di 0,04 MPA e un livello di protezione di IP67. Il prodotto può funzionare in ambienti difficili come alta quota, nebbia ad alta sale, pesante inquinamento e umidità.

2. Design modulare standard, espansione flessibile e combinazione conveniente.

Il prodotto ha un alto grado di standardizzazione e adotta uno schema di progettazione modulare, che è flessibile e veloce da combinare. L'unità a gas può essere ampliata arbitrariamente a sinistra e a destra e una varietà di combinazioni unitarie può essere ottenuta attraverso speciali connettori Busbar per soddisfare le diverse esigenze di distribuzione dell'energia degli utenti nella massima misura.

3. Tecnologia avanzata di saldatura e sigillo

Le piastre in acciaio inossidabile del corpo della scatola del gas sono tutte tagliate al laser e saldate dai robot di saldatura ABB per garantire completamente l'accuratezza dimensionale e la qualità della saldatura delle piastre. La scatola del gas assemblata adotta la tecnologia di rilevamento di aspirazione isobarica e perdite di elio per garantire che il tasso di perdita annuale della scatola del gas sia inferiore allo 0,01%.

4. È possibile realizzare soluzioni di monitoraggio e protezione online intelligenti.

Il quadro può essere collegato al sistema di automazione attraverso la rete di comunicazione per realizzare le funzioni di telecomando, telemetria e telemetria del cabinet di switch. Può anche realizzare le funzioni di isolamento dei guasti, recupero e ricostruzione della rete della rete di distribuzione.

5. Schema di applicazione di Special Cable Branch Box

A causa della crescente applicazione delle stazioni di switch di rete ad anello distribuite, il quadro della serie NG7 è appositamente dotato di una soluzione che la barra Bus può essere collegata a sinistra e a destra attraverso la boccola. È adatto per le scatole di filiali via cavo con uno o più switch di carico per fornire agli utenti soluzioni di distribuzione di energia flessibili ed economiche.

6. Interfaccia utente amichevole e schema di progettazione "a cinque protezione" perfetto

Il quadro può essere azionato manualmente o elettricamente e il processo di funzionamento è semplice e affidabile. Il design strutturale complessivo ha un perfetto design a interblocco "a cinque protezione" per garantire la sicurezza operativa. L'attrezzatura è ampiamente utilizzata. Nelle reti elettriche urbane, è adatto per i sistemi di distribuzione ad alta tensione centrali, salvare terreni e migliorare l'affidabilità dell'alimentazione. In sottostazioni, è comune in vari tipi, in particolare sottostazioni sotterranee e compatte. Nei sistemi di energia industriale, soddisfa le esigenze di distribuzione dell'energia delle grandi imprese e fornisce una protezione e una gestione efficaci.
