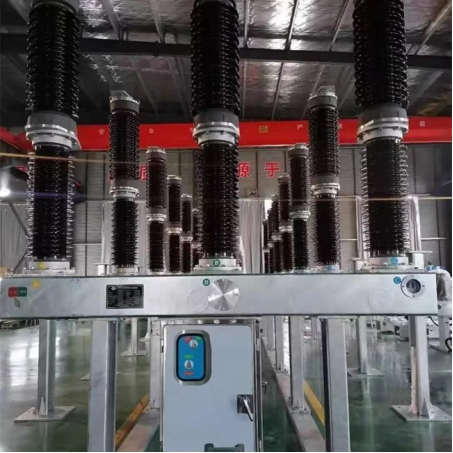

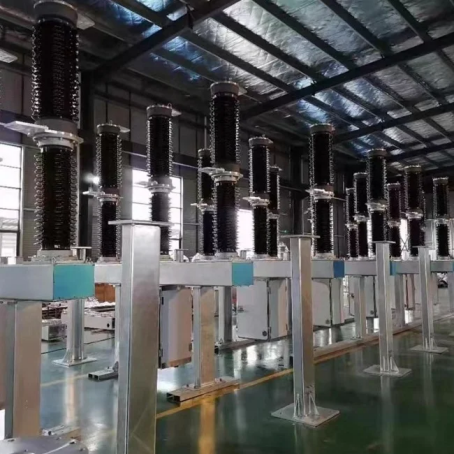

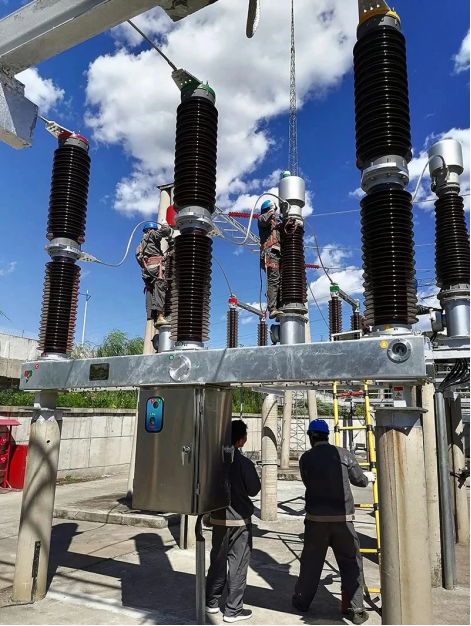

Interruttore di aspirazione esterna di zolfo esterno

L'interruttore di hexafluoride di zolfo è un quadro ad alta tensione ampiamente utilizzato nei sistemi di alimentazione. Utilizza il gas esafluoruro di zolfo come mezzo di estinzione e isolamento, ha un'eccellente prestazione di estinzione per arco e resistenza all'isolamento elettrico ed è ampiamente utilizzato in sistemi di potenza esterna da 800 kV a media e alta tensione.

Parliamo prima della sua applicazione. Può essere utilizzato per la commutazione e la protezione dell'outlet del generatore nelle centrali elettriche, proteggere le linee di trasmissione ad alta tensione e i trasformatori in sottostazioni e proteggere i motori di grandi dimensioni e ad alta tensione nei sistemi di energia industriale.

La sua struttura include più parti. Tra questi ci sono il corpo dell'interruttore a circuito, come i contatti in movimento e statico, le camere di estinzione, le aste conduttive, ecc. Esistono anche meccanismi operativi, come meccanismi operativi a molla e meccanismi operativi idraulici, che sono comunemente usati per avvicinare i contatti per aprire e aprire. Il sistema di isolamento del gas copre i dispositivi di riempimento, scarico e recupero del gas SF6. Il sistema di controllo e protezione può realizzare il telecomando e la protezione dei guasti.

In termini di principio di lavoro, ci sono diversi passaggi di chiusura, apertura e estinzione. Quando si chiude l'interruttore, il meccanismo operativo guida il contatto in movimento per spostarsi verso il contatto statico per formare un percorso. Quando si apre l'interruttore, il contatto in movimento viene spinto a separarsi dal contatto statico per generare un arco. Durante il processo di estinzione dell'arco, SF6 si decompone in base all'azione dell'arco ad alta temperatura e un gran numero di particelle cariche generate si scontrano con le particelle neutre dell'arco, riducendo il suo grado di ionizzazione e accelerando l'arco estinguendo.

Anche le caratteristiche sono molto significative. L'arco di estinzione della capacità del gas SF6 è circa 100 volte quella dell'aria e la resistenza all'isolamento è circa 2,5 volte quella dell'aria. Ciò consente all'interruttore di interruttore di ottenere un'alta tensione e un'elevata capacità di rottura della corrente in un piccolo volume. La progettazione ragionevole dei contatti e delle camere di estinzione ARC riduce il carico di lavoro di manutenzione e ha una lunga durata.

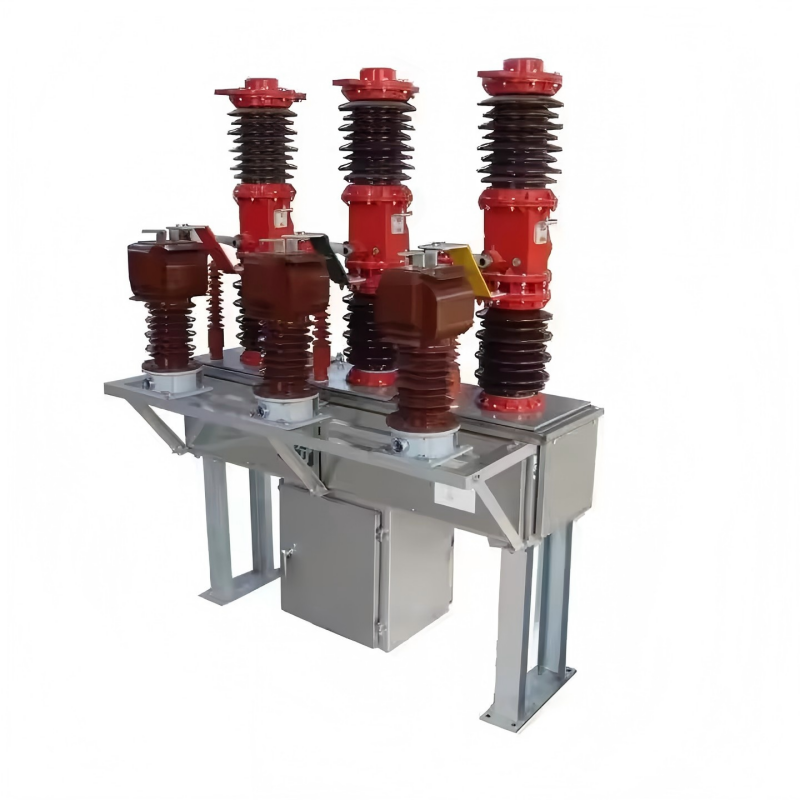

In breve, con la sua eccellente performance e ampia gamma di applicazioni, gli interruttori esterni di Hexafluoride di zolfo occupano una posizione importante nei moderni sistemi di alimentazione. In futuro, si prevede che abbia un maggiore spazio di sviluppo in termini di intelligenza e protezione ambientale e diventerà una delle attrezzature chiave indispensabili. Gli interruttori di esterni esterni di zolfo di zolfo hanno una varietà di modelli e specifiche (come Mid montato, tipo serbatoio, ecc.).Per i dettagli, consultare la pagina dei dettagli del nostro prodotto.
