Cos'è l'interruttore a vuoto?

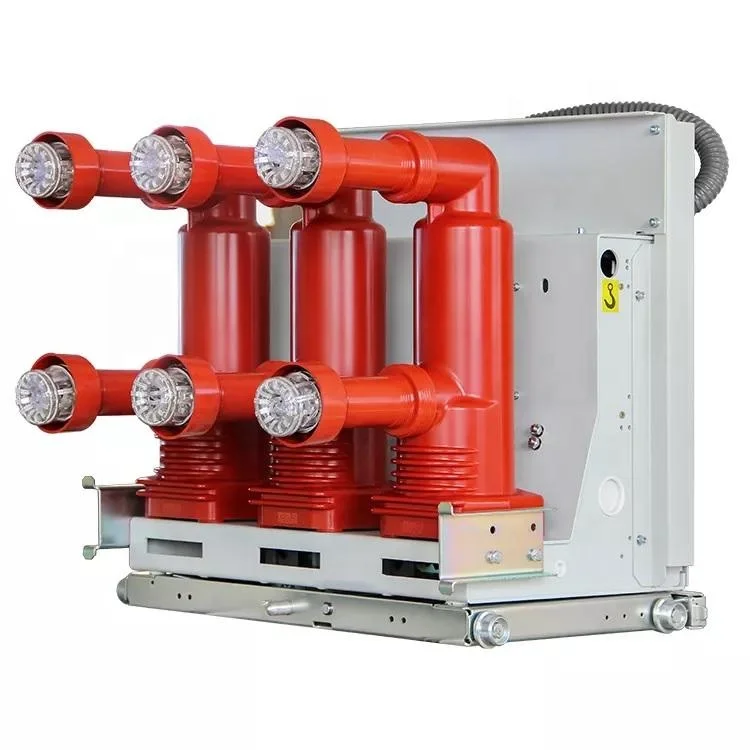

L'interruttore a vuoto LuGAO (VCB) è una parte essenziale delle apparecchiature elettriche nei sistemi di alimentazione ad alta tensione. Lo scopo è quello di tagliare la corrente in caso di malfunzionamento, proteggendo così il circuito. L'interruttore a vuoto Lugao è ampiamente utilizzato in varie applicazioni industriali e commerciali, in particolare in applicazioni di media e alta tensione in cui è cruciale una protezione affidabile ed efficiente. Attraverso questo articolo, Lugao ti porterà a esplorare il principio di lavoro, i componenti chiave, i vantaggi, le applicazioni e la manutenzione dei nostri interruttori di vuoto Lugao, offrendo approfondimenti sul perché sono diventati una scelta popolare nei sistemi di alimentazione elettrica oggi.

Principio di lavoro dell'interruttore a vuoto

La funzione primaria dell'interruttore a vuoto Lugao è interrompere le correnti di guasto e proteggere i circuiti elettrici da potenziali danni. Quando si verifica un malfunzionamento, l'interruttore a vuoto interromperà rapidamente la corrente per evitare il surriscaldamento, il fuoco o altre conseguenze pericolose. A differenza di altri tipi di interruttori, gli interruttori di aspirazione Lugao estinguono gli archi in una camera a vuoto. Quando i contatti all'interno dell'interruttore si separano, si formerà un arco tra di loro. Nell'interruttore del vuoto di Lugao, il vuoto può prevenire la ionizzazione e ripristinare rapidamente l'isolamento tra i contatti, quindi l'arco può essere quasi istantaneamente estinto.

Perché usare un vuoto?

La camera del vuoto del virgole di aspirazione Lugao è la chiave per le sue prestazioni. Non ci sono quasi particelle nel vuoto e la mancanza di ionizzazione rende difficile per l'arco durare. Pertanto, la velocità di estinzione dell'arco è molto più veloce che in aria o gas. Questa efficiente interruzione di corrente è uno dei motivi principali per cui gli interruttori a vuoto sono ampiamente utilizzati nei sistemi di alimentazione ad alta tensione.

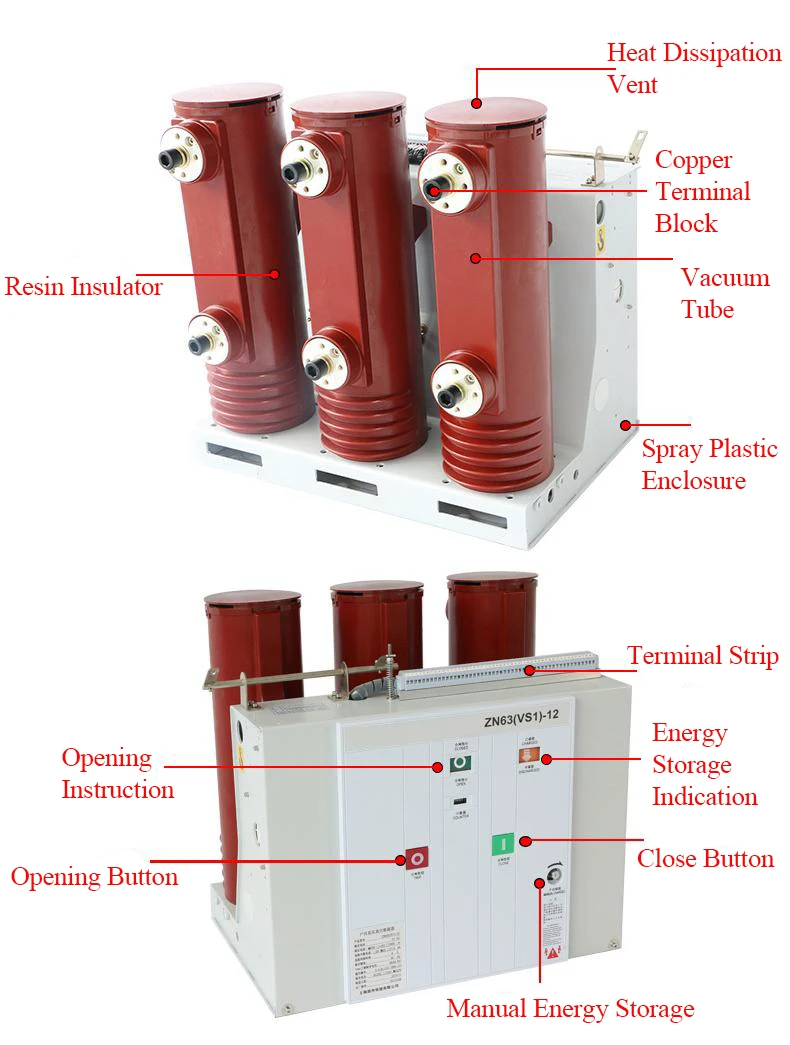

Componenti chiave di un interruttore di aspirazione

1. Interruppo di vacuum: La camera di estinzione per l'arco del vuoto è il nucleo di un interruttore a vuoto. È costituito da due contatti racchiusi nel vuoto. Quando questi due contatti si separano, l'arco del vuoto che estingue la camera estinguerà immediatamente l'arco in un ambiente a vuoto.

2. Meccanismo operativo:Il meccanismo operativo è responsabile dell'apertura e della chiusura dei contatti nella camera di estinzione dell'arco del vuoto. Può essere gestito manualmente o elettricamente per controllare con precisione il funzionamento dell'interruttore del vuoto.

3. Materiale isolante:A causa del fatto che gli interruttori a vuoto sono in genere utilizzati per applicazioni di media a media tensione, l'isolamento tra i componenti è cruciale. Per garantire un funzionamento sicuro in alta tensione, utilizziamo materiali di isolamento di alta qualità.

4. Alloggio: Gli interruttori a vuoto sono in genere installati in robusti recinti per proteggerli da fattori ambientali come l'umidità e la polvere, che possono influire sulle loro prestazioni.

Vantaggi degli interruttori di aspirazione

Rispetto ad altri tipi di interruttori, gli interruttori a vuoto hanno più vantaggi, rendendolo una scelta popolare nei sistemi di alimentazione elettrica:

1. Alta resistenza dielettrica: La camera del vuoto di un interruttore a vuoto ha un'eccellente resistenza dielettrica, quindi può scollegare i circuiti ad alta tensione senza il rischio di rottura.

2. Minimo di manutenzione:Gli interruttori a vuoto hanno meno parti mobili e richiedono una manutenzione minima durante il funzionamento. Ciò è particolarmente vantaggioso nell'installazione remota o nelle sottostazioni ad alta tensione, in cui la manutenzione regolare è difficile.

3. Funzionamento rapido: Gli interruttori a vuoto funzionano rapidamente, rendendoli altamente efficaci nella protezione delle attrezzature dagli effetti dei guasti. Questa operazione rapida riduce al minimo i danni e i tempi di inattività nella massima misura possibile, migliorando l'affidabilità del sistema elettrico.

4. Econico rispettoso dell'ambiente: A differenza degli interruttori isolati a gas, gli interruttori a vuoto non richiedono gas dannosi come esafluoride di zolfo (SF6) durante il funzionamento, rendendoli un interruttore ecologico.

5. Lunga durata di servizio: La durata e l'efficienza degli interruttori di aspirazione aiutano a prolungare la loro durata di servizio. A causa del fatto che il livello del vuoto non diminuisce nel tempo, questi interruttori possono mantenere la loro efficacia per molti anni, riducendo così la necessità di una frequente sostituzione.

Applicazioni degli interruttori di aspirazione

Gli interruttori a vuoto possono essere utilizzati in varie occasioni, principalmente per applicazioni di media e alta tensione. Alcune applicazioni comuni includono:

1. Generazione di energia: Nelle centrali elettriche, gli interruttori a vuoto sono cruciali per proteggere i generatori, i trasformatori e altre attrezzature critiche. Gli interruttori a vuoto assicurano che eventuali guasti possano essere rapidamente interrotti per prevenire danni su larga scala e costosi tempi di inattività.

2. Sostazioni: Gli interruttori a vuoto sono ampiamente utilizzati in sottostazioni per la gestione dei sistemi di media e alta tensione. Gli interruttori a vuoto possono interrompere rapidamente ed efficacemente le correnti di guasto, rendendole molto adatte a questi ambienti.

3. Impostazioni industriali: Gli impianti di produzione e l'industria pesante si affidano agli interruttori di vuoto per proteggere le attrezzature dagli effetti dei guasti. Gli interruttori a vuoto sono durevoli e richiedono bassa manutenzione, rendendoli altamente adatti per applicazioni che richiedono un'alta affidabilità.

4. Edifici commerciali: I grandi edifici commerciali e i complessi di uffici in genere utilizzano interruttori di vuoto per garantire la sicurezza e l'affidabilità dei loro sistemi elettrici. Gli interruttori a vuoto sono progettati per essere compatti, efficienti e facili da integrare nell'infrastruttura elettrica esistente.

5. Sistemi ferroviari: Nel settore ferroviario, gli interruttori a vuoto vengono utilizzati per proteggere i sistemi di alimentazione che gestiscono i treni. La loro solida progettazione e affidabilità li rendono adatti a questa infrastruttura critica.

Manutenzione degli interruttori di aspirazione

Una caratteristica significativa degli interruttori a vuoto è i loro requisiti di manutenzione estremamente bassi. Tuttavia, le ispezioni e la manutenzione regolari possono garantire prestazioni o durate ottimali. I principali metodi di manutenzione per gli interruttori a vuoto includono:

1. Ispezione dei contatti: Sebbene l'usura degli interruttori a vuoto sia minima, è ancora necessario verificare la presenza di eventuali segni di corrosione sui contatti. La sostituzione tempestiva dei contatti usurati aiuta a mantenere l'efficienza degli interruttori.

2. Controllo dell'integrità del vuoto: Il vuoto nella camera di estinzione dell'arco deve essere mantenuto intatto per garantire un estinzione per l'arco affidabile. Si consiglia di testare regolarmente l'integrità del vuoto per verificare che non vi siano perdite o degradazione.

3. Test di funzionamento meccanico: Sono necessari test regolari del meccanismo operativo per garantire l'apertura e la chiusura fluida dell'interruttore del vuoto. I componenti meccanici dovrebbero essere regolarmente lubrificati per prevenire l'usura.

4. Test elettrici: Test elettrici regolari, come la resistenza all'isolamento e i test di resistenza ai contatti, possono aiutare a identificare eventuali potenziali problemi negli interruttori a vuoto.

Confronto con altri tipi di interruttori

Per comprendere il valore unico dell'interruttore a vuoto, è utile confrontarlo con altri tipi di interruttori, come interruttori di circuiti d'aria e interruttori isolati dal gas.

- Interruttore di circuiti d'aria (ACB):

Gli interruttori di circuiti d'aria si affidano all'aria atmosferica per estinguere l'arco, il che li rende meno efficaci per le applicazioni ad alta tensione rispetto agli interruttori a vuoto. Gli interruttori a vuoto hanno una resistenza dielettrica più elevata, consentendo loro di gestire tensioni più elevate in modo più efficace.

- Interruttore a gas isolato a gas (GCB):

Gli interruttori isolati a gas usano spesso il gas SF6 per estinguere l'arco. Sebbene efficace, SF6 è un potente gas serra e gli interruttori isolati a gas richiedono rigorose procedure di manipolazione. Gli interruttori a vuoto, al contrario, usano un approccio pulito e sostenibile senza un impatto ambientale.

Tendenze e sviluppi futuri negli interruttori di aspirazione

Con i progressi in corso nella tecnologia, si prevede che gli interruttori a vuoto diventeranno ancora più efficienti e ampiamente utilizzati. Alcune tendenze e futuri sviluppi sul campo includono:

1. Integrazione con griglie intelligenti: Con la divulgazione delle griglie intelligenti, la progettazione di interruttori a vuoto è sempre più equipaggiata con capacità di monitoraggio e controllo avanzate. Ciò consente la raccolta dei dati in tempo reale e il telecomando, migliorando così l'affidabilità e l'efficienza del sistema di alimentazione.

2. Materiali migliorati: La ricerca sulla scienza dei materiali sta promuovendo i materiali degli interruttori a vuoto per essere più durevoli ed efficienti. Questi materiali sono progettati per estendere ulteriormente la loro durata e ridurre i requisiti di manutenzione.

3. Design compatti: La struttura degli interruttori a vuoto sta diventando sempre più compatta, rendendoli adatti a applicazioni con spazio limitato, come sottostazioni urbane e edifici commerciali.

4. Rilevamento dei guasti migliorato: I futuri interruttori a vuoto possono adottare una tecnologia avanzata di rilevamento dei guasti per fornire risposte più rapide e accurate ai guasti. Ciò ridurrà ulteriormente il rischio di danni e migliorerà l'affidabilità complessiva del sistema di alimentazione.

Conclusione

L'interruttore a vuoto è un componente inestimabile nei moderni sistemi elettrici, fornendo una protezione affidabile ed efficiente nelle applicazioni di media e alta tensione. Con un meccanismo unico a base di vuoto, estingue rapidamente gli archi e interrompe le correnti di guasto, offrendo una resistenza dielettrica superiore e una sostenibilità ambientale rispetto ad altri tipi di interruttori. I requisiti di manutenzione minima, la durata lunga e l'idoneità per una vasta gamma di applicazioni rendono l'interruttore a vuoto una scelta popolare per la generazione di energia, gli ambienti industriali e gli edifici commerciali. Man mano che la tecnologia continua ad avanzare, il futuro degli interruttori dei circuiti a vuoto promette di efficienza ancora maggiore, integrazione della griglia intelligente e progetti compatti.
