Pannello di comando dell'unità principale ad anello isolato in gas SM6 per interni con VCB

Il pannello di comando dell'unità principale ad anello isolato in gas per interni LGSM6 con VCB è un'unità principale ad anello che utilizza l'aria come mezzo isolante ed è dotata di un interruttore automatico in vuoto ad alte prestazioni (VCB). Le tensioni nominali coprono 10 kV, 12 kV e 24 kV. Poiché utilizza l'aria come mezzo isolante, non è necessario il monitoraggio del gas o il trattamento di recupero. È ampiamente utilizzato in vari scenari come imprese industriali e minerarie, distribuzione di energia residenziale e sale di distribuzione di energia eolica e solare. Le vendite annuali superano le 3.000 unità e le soluzioni tradizionali sono tenute in stock per garantire una consegna rapida.

Invia richiesta

Descrizione del prodotto

Il pannello di comando dell'unità principale ad anello isolato in gas per interni LGSM6 con VCB è un'unità principale ad anello completamente chiusa che utilizza il gas SF6 come mezzo isolante primario. La sua caratteristica principale è l'integrazione di un interruttore automatico in vuoto (VCB) all'interno di una camera a gas sigillata. Ciò conserva i vantaggi dei quadri isolati in gas, come dimensioni ridotte e funzionamento esente da manutenzione, pur possedendo l'elevato potere di interruzione e l'idoneità al funzionamento frequente degli interruttori automatici in vuoto. Pertanto, è particolarmente adatto per applicazioni in imprese industriali e minerarie, distribuzione di energia residenziale, generazione di energia eolica e solare e varie sottostazioni. In qualità di produttore professionale di RMU GIS, la soluzione di quadri di Lugao è pienamente conforme agli standard internazionali come IEC, ISO e CE, garantendo riconoscimento globale e funzionamento affidabile in vari scenari di distribuzione di energia.

Principali parametri tecnici

NO.	Articolo		Unità	Parametri
1	Tensione nominale		kV	12	24	36	40.5
2	Corrente nominale		A	630/1250
3	Frequenza nominale		Hz	50/60
4	Tensione di resistenza alla frequenza di alimentazione di 1 minuto	Valore totale	kV	42	55	80	95
		Punto di rottura		48	65	95	110
5	Tensione di resistenza all'impulso di fulmine	Valore totale	kV	75	125/150	170	95
		Punto di rottura		85	150/160	185	215
6	Corrente nominale di tenuta a breve termine	Circuito principale	kA	25/2 secondi
		Circuito di messa a terra		25/2 secondi
7	Corrente di tenuta di picco nominale		kA	63			50
8	Corrente di trasferimento nominale		A	1300~1700
9	Corrente di interruzione di chiusura del carico nominale		A	630
10	Corrente di interruzione nominale della ricarica del cavo		A	50/10
11	Corrente di interruzione del trasformatore scarico		A	20
12	Corrente di interruzione del guasto verso terra di ricarica del cavo		A	100			80
13	Corrente di interruzione nominale di cortocircuito		kA	20
14	Corrente di chiusura nominale di cortocircuito		kA	63			50
15	Classe di protezione			IP3X
16	Durata dell'interruttore di carico		Tempo	5000
17	Durata dell'interruttore di messa a terra		Tempo	5000

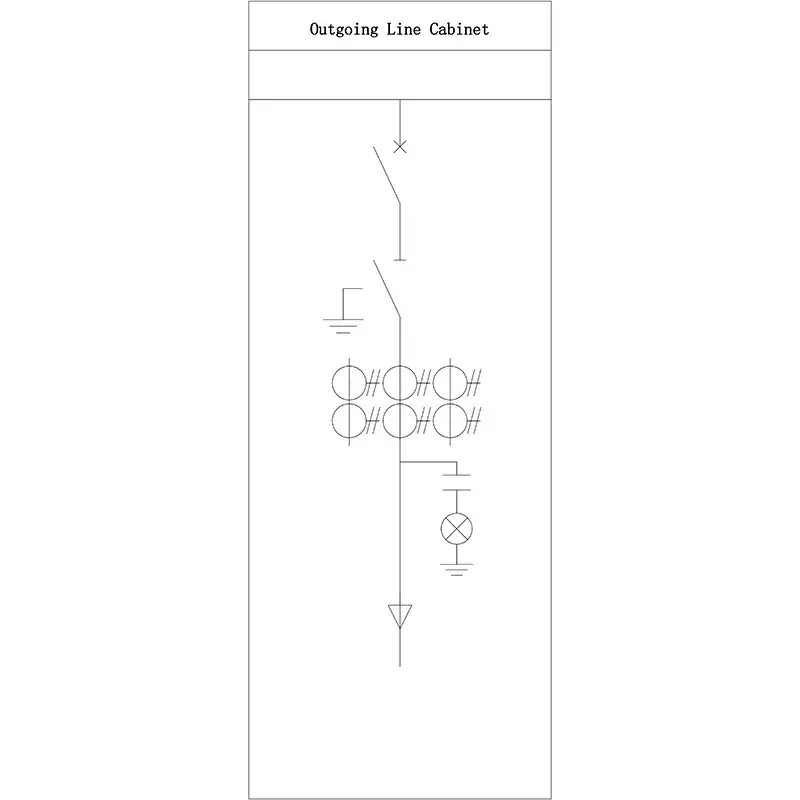

Diagramma dello schema tipico:

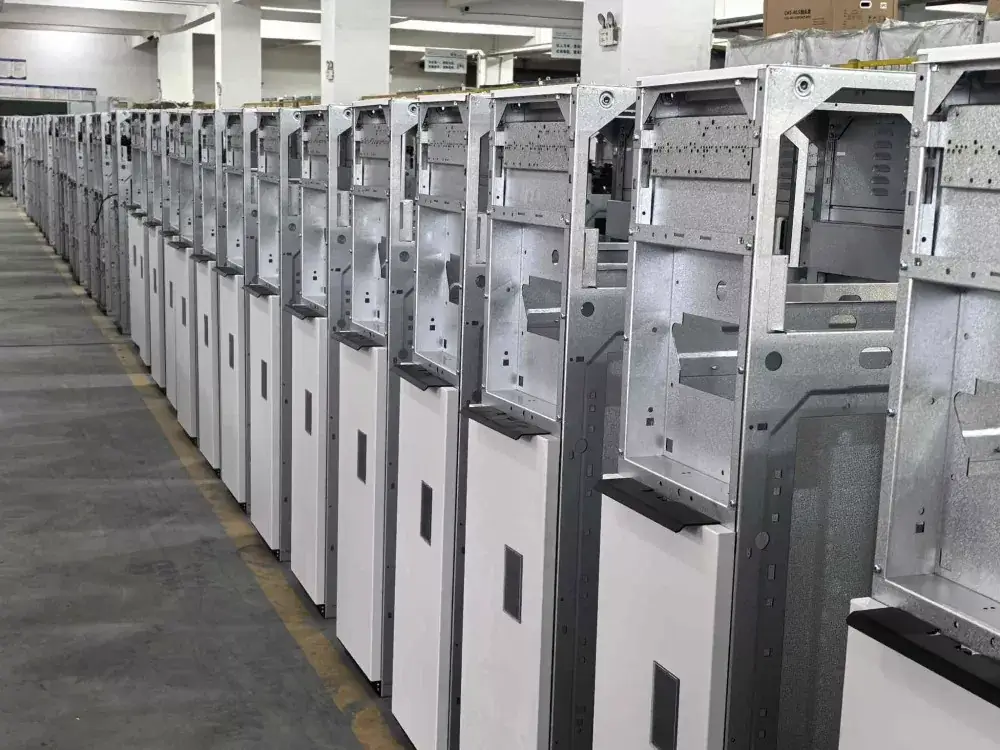

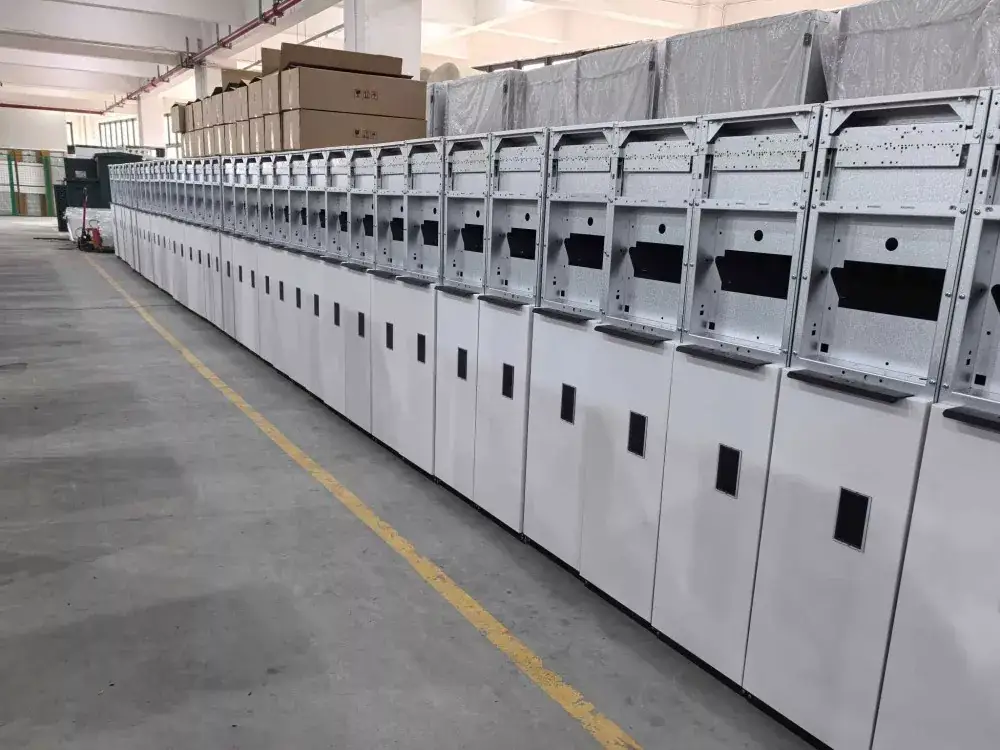

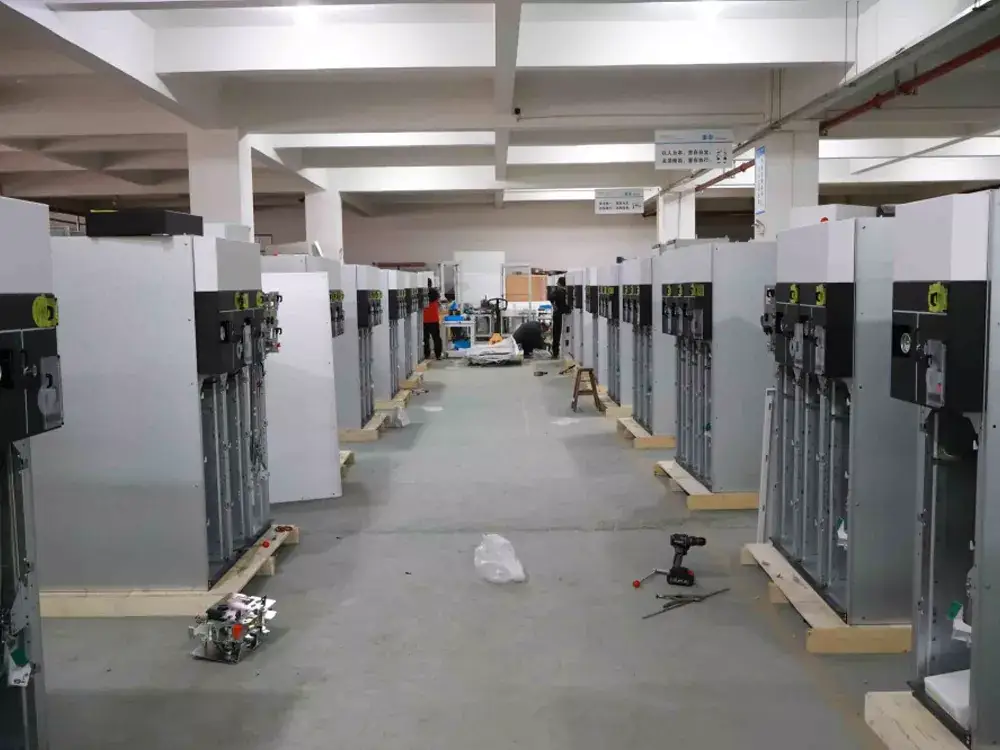

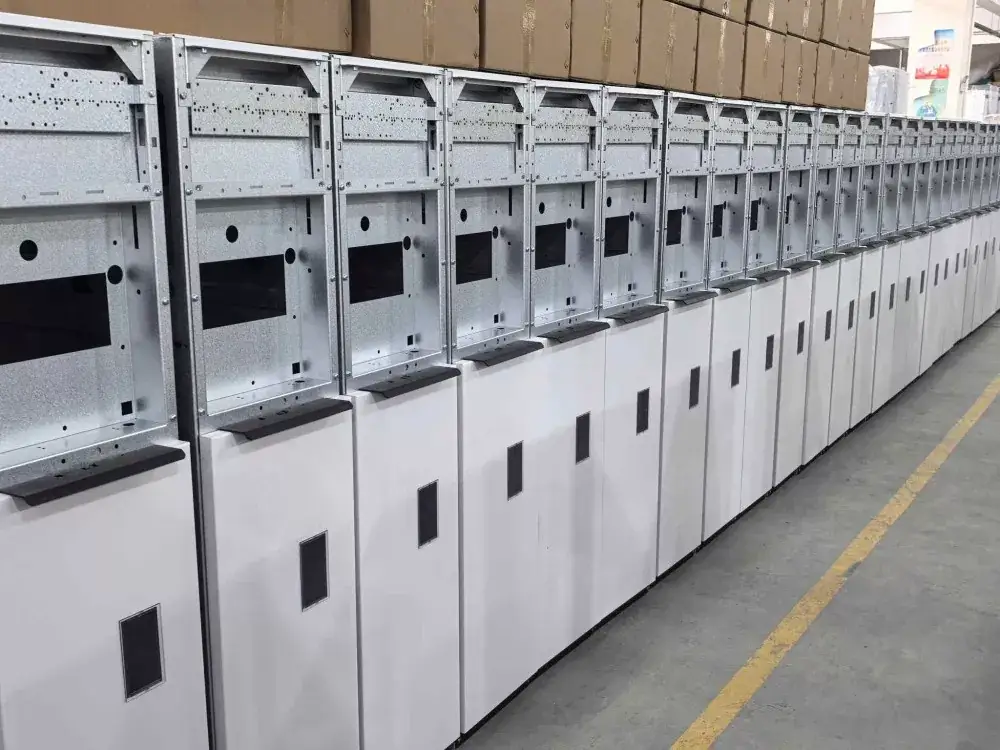

Riprese in fabbrica:

Caratteristiche tecnologiche principali:

1. Viene utilizzato il pannello di comando dell'unità principale ad anello isolato in gas per interni LGSM6 con VCB, che elimina la formazione di archi nel circuito principale e ha una lunga durata elettrica. L'intero interruttore in vuoto è sigillato in una camera a gas in acciaio inossidabile riempita di gas SF6, isolandolo completamente dall'ambiente esterno e migliorando l'affidabilità dell'isolamento.

2. Tutti i componenti sotto tensione ad alta tensione, come sbarre collettrici, sezionatori, interruttori automatici in vuoto e trasformatori di corrente, sono sigillati all'interno di una camera a gas, non richiedono manutenzione per tutta la loro vita e nessuna pulizia dei componenti isolanti.

3. Le sue dimensioni compatte possono far risparmiare significativamente lo spazio del locale di distribuzione dell'energia, rendendolo particolarmente adatto per sottostazioni prefabbricate o progetti con spazio limitato.

4. È dotato di un interblocco meccanico a cinque prove per evitare malfunzionamenti. L'airbox è dotato di un canale di scarico della pressione direzionale per garantire la sicurezza operativa.

5. Riserva le interfacce per il funzionamento elettrico e l'automazione per soddisfare i requisiti delle reti di distribuzione intelligenti.

Scenari applicativi:

Settore industriale: distribuzione di energia nelle fabbriche, estrazione mineraria

Settore edile: Complessi commerciali, grattacieli, comunità residenziali

New Energy: produzione di energia eolica, centrali fotovoltaiche

Infrastrutture: Aeroporti, metropolitane

Fornitura e servizio

Inventario e consegna: manteniamo un ampio inventario; gli ordini regolari vengono spediti entro circa 10 giorni.

Servizio post-vendita: forniamo una risposta 24 ore su 24 e supportiamo la guida all'installazione e la messa in servizio in loco.

Servizi personalizzati: siamo in grado di fornire soluzioni per pannelli di comando dell'unità principale ad anello isolato in gas per interni LGSM6 non standard con VCB in base alle esigenze del cliente, come livelli di tensione speciali, schemi di protezione secondaria e connessioni di armadi paralleli.
