Interruttore di isolamento per interruzione del carico per esterni serie GW4 da 220 kv

Gli interruttori isolanti con interruzione del carico per esterni LUGAO serie GW4 da 220 kv sono sezionatori rotanti orizzontali a doppia colonna adatti per ambienti esterni, caratterizzati da elevata resistenza meccanica ed eccellente resistenza alla corrosione. Questi sezionatori da 220 kV vengono utilizzati principalmente per l'isolamento laterale dell'alta tensione nelle sottostazioni. Durante l'ispezione o la manutenzione, il sezionatore realizza un'interruzione isolata in aria, garantendo la separazione fisica delle apparecchiature isolate dal sistema energizzato. Possono essere utilizzati anche con sezionatore di terra per il bloccaggio di sicurezza.

Modello:GW4

Invia richiesta

Descrizione del prodotto

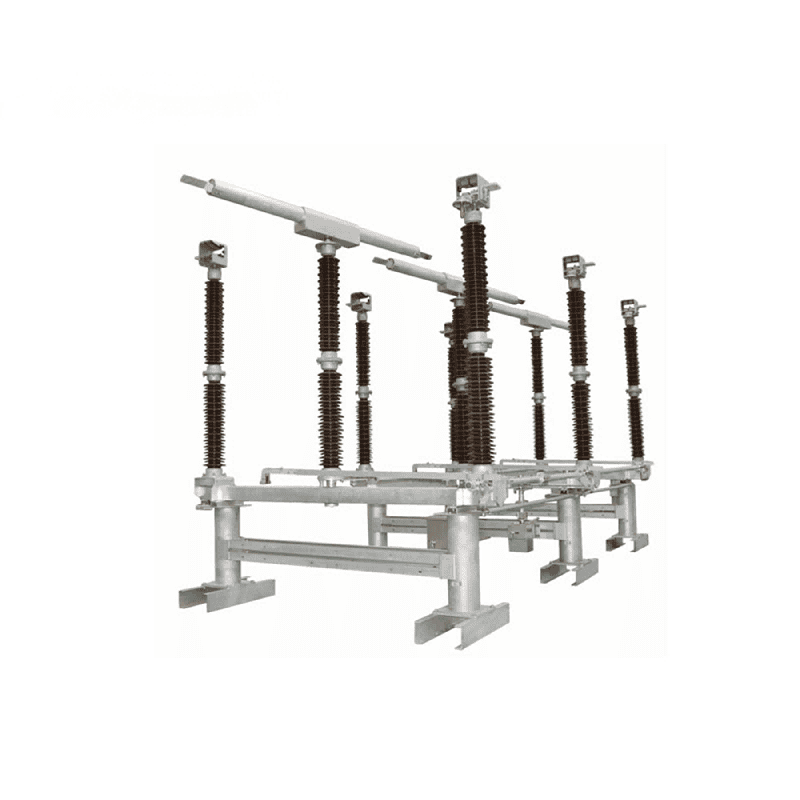

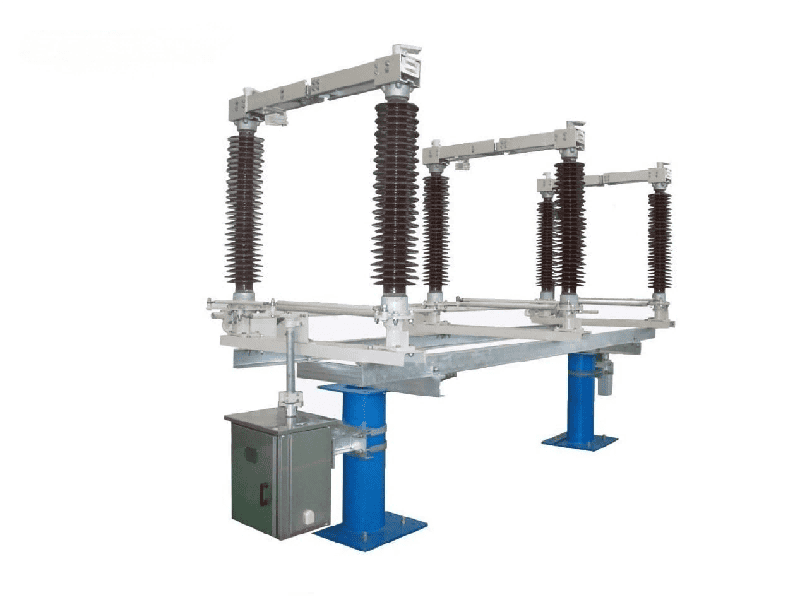

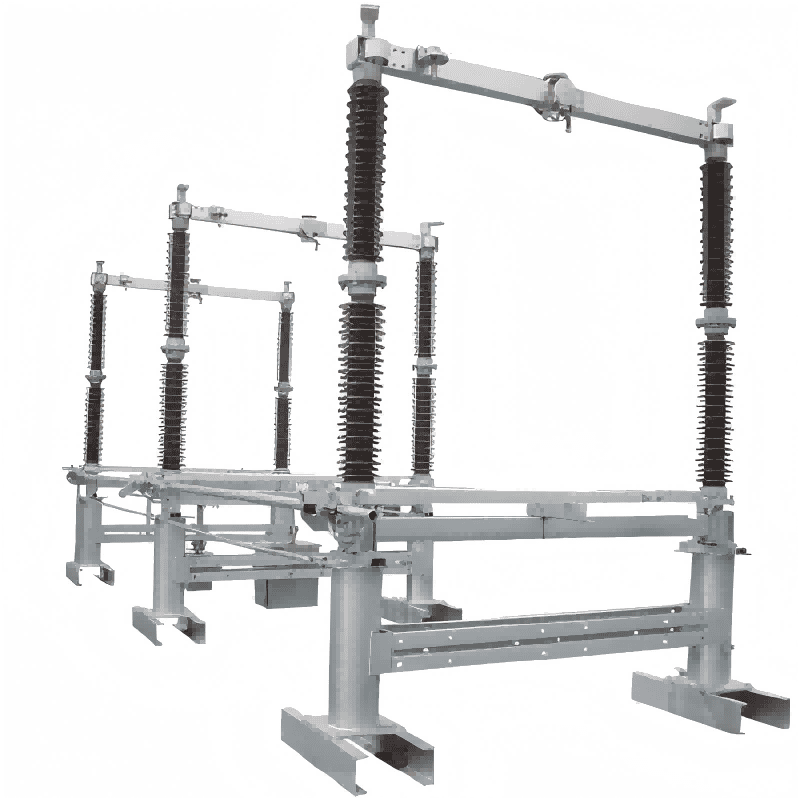

Il sezionatore rotativo orizzontale a doppia colonna GW4 di Lugao è dotato di due colonne isolanti per fase, ciascuna sormontata da un'asta conduttiva. Un meccanismo di comando fa ruotare le colonne isolanti, guidando l'asta conduttiva per aprire e chiudere l'interruttore. L'aggiunta di interruttori di messa a terra su entrambi i lati della base è negoziabile con Lugao. I contatti sono realizzati con piastre di rame piegate e assemblati con l'asta conduttiva per una facile manutenzione e sostituzione. Adatta per uso esterno, la superficie in acciaio è zincata a caldo per resistere alla corrosione, garantendo un funzionamento a lungo termine anche in condizioni meteorologiche avverse. L'asta conduttiva è realizzata in lega di alluminio leggera, offrendo un'ampia area di dissipazione del calore e un'elevata resistenza.

L'interruttore di isolamento per interruzione del carico per esterni serie GW4 da 220 kv è disponibile in una varietà di tensioni. Si prega di contattare Lugao per la configurazione appropriata per la vostra applicazione specifica.

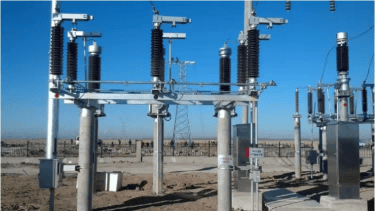

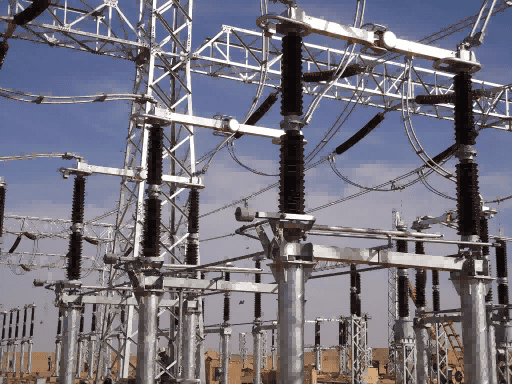

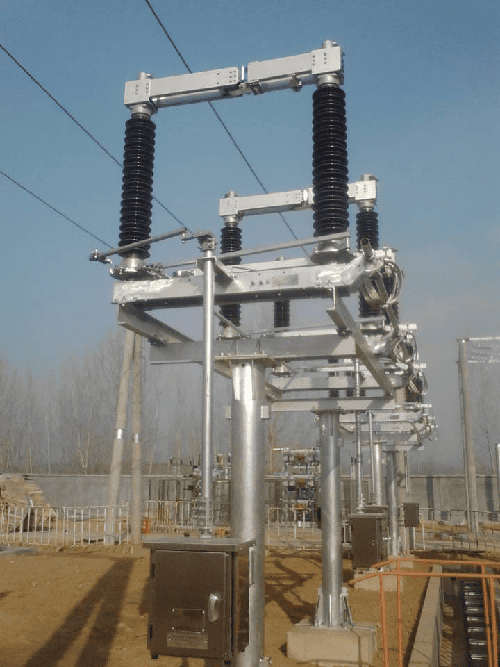

Scenari di utilizzo

Parametri tecnici

	Unità	GW4-126	GW4-145	GW4-252	GW4-420
Tensione nominale	KV	126	145	252	420
Frequenza nominale	Hz	50	50\60	50\60	50\60
Corrente nominale	A	1250~4000	1250~4000	1250~4000	1250~4000
Corrente nominale e durata di breve durata	KA/s	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Corrente nominale di tenuta di picco	KA	80~125	80~125	80~160	80~160

Riprese di fabbrica

Confezione
