Sezionatore elettrico ad alta tensione per esterni serie GW4 110KV 150KV

Gli interruttori sezionatori elettrici ad alta tensione per esterni serie GW4 da 110 KV 150 KV di Lugao sono facili da utilizzare, installare e manutenere. Sono utilizzati per collegare o scollegare circuiti ad alta tensione sotto carico. Possono essere utilizzati anche in scenari come l'isolamento delle linee in entrata e in uscita nelle sottostazioni. Lugao ha la capacità di produrli rapidamente in serie per soddisfare le esigenze dei clienti.

Modello:GW4

Invia richiesta

Descrizione del prodotto

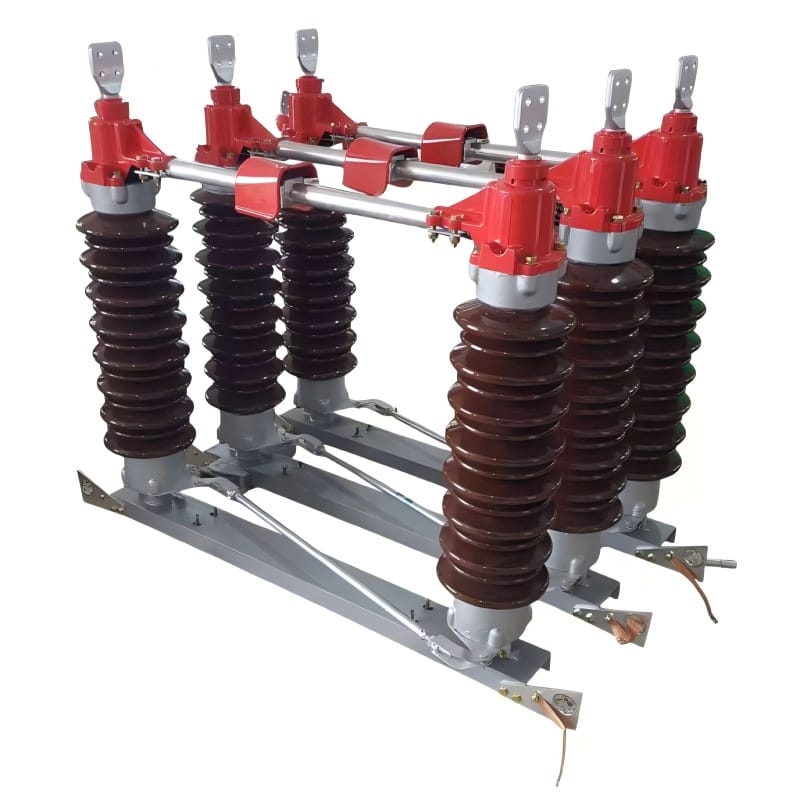

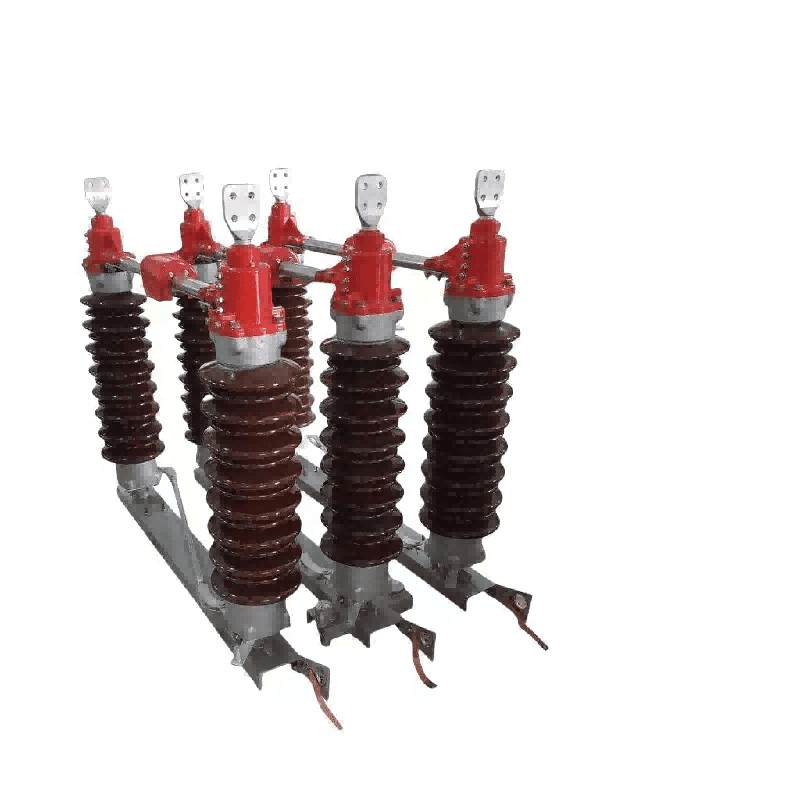

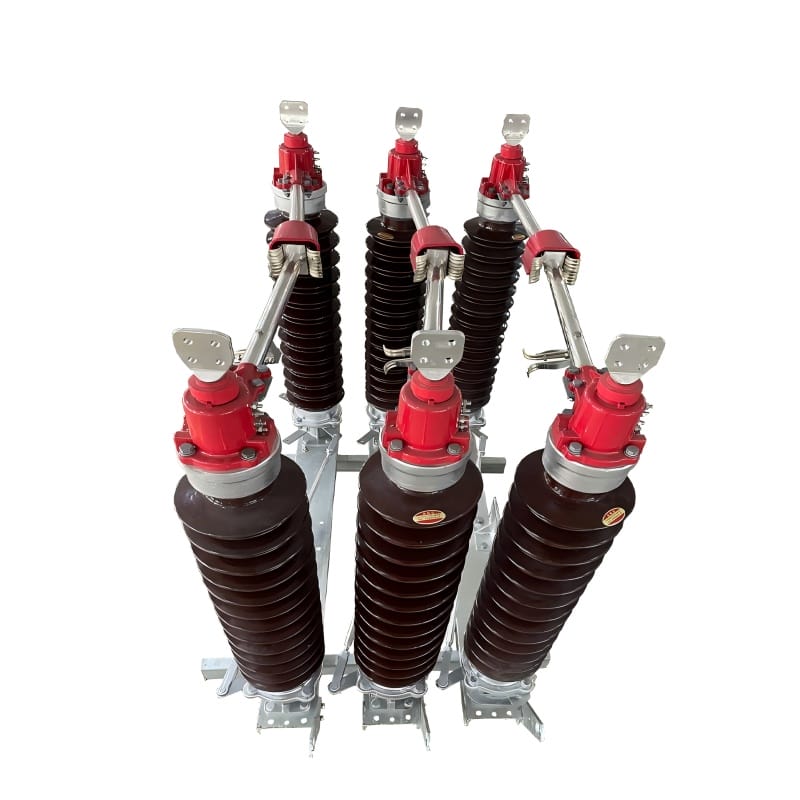

Il sezionatore elettrico ad alta tensione per esterni serie GW4 da 110 KV 150 KV di Lugao è dotato di una struttura rotante orizzontale a due colonne, che consente le operazioni di apertura e chiusura tramite rotazione orizzontale. Gli operatori possono facilmente controllare l'interruttore senza procedure complesse. Disponibile con funzionamento elettrico o manuale, è disponibile in tre diverse configurazioni: senza messa a terra, con messa a terra singola e con messa a terra doppia. Può essere integrato con un interruttore di messa a terra a contatto statico per una maggiore sicurezza. È ideale per uso esterno e può funzionare anche in condizioni meteorologiche avverse. Il filo di rame intrecciato collega i terminali ai componenti in lega di alluminio, fornendo un'eccellente resistenza all'ossidazione.

La serie GW4 è disponibile in una varietà di tensioni. Si prega di contattare Lugao per la configurazione appropriata per la vostra applicazione specifica.

Ambiente operativo

1. Temperatura ambiente: -30°C-+40°C;

2. Altitudine: non più di 2000 m (possono essere forniti prodotti con requisiti speciali);

3. Velocità del vento: non più di 34 m/s;

4. Il luogo di installazione deve essere privo di sostanze infiammabili, rischi di esplosione, corrosione chimica e forti vibrazioni;

5. Il livello di inquinamento dell'isolante del pilastro: il tipo comune è il livello 0 e il tipo antinquinamento è il livello II.

Parametri tecnici

Progetto	Descrizione
Tensione nominale	145kV
Corrente nominale	2000A
Corrente di tenuta di picco nominale	100kA
Valore effettivo corrente con resistenza nominale di breve durata 3s	40kA
Frequenza nominale	50Hz
Forza di trazione nominale del terminale	Longitudinale	1000N
	Orizzontale	750 N
	Verticale	1000N
Livello di isolamento nominale	Valore effettivo della tensione nominale di resistenza alla frequenza di alimentazione di breve durata	A terra	275kV
		Dall'altra parte della pausa	315kV
	Valore di picco della tensione di resistenza all'impulso di fulmine	A terra	650kV
		Dall'altra parte della pausa	750kV
Supporta il rapporto di dispersione dell'isolante	III	25mm/kV
	IV	31mm/kV
Supporta il carico di rottura anti-flessione dell'isolante	6000 N
Vita meccanica	3000 volte
Peso del colpo singolo	300 kg
Corrente di commutazione di apertura e chiusura	1600
Test di capacità di commutazione della corrente induttiva dell'interruttore di terra	Compatibilità elettromagnetica	Corrente induttiva nominale: 80 A
		Tensione induttiva nominale: 2kV
	Compatibilità statica	Corrente induttiva nominale: 2A
		Tensione induttiva nominale: 6kV
