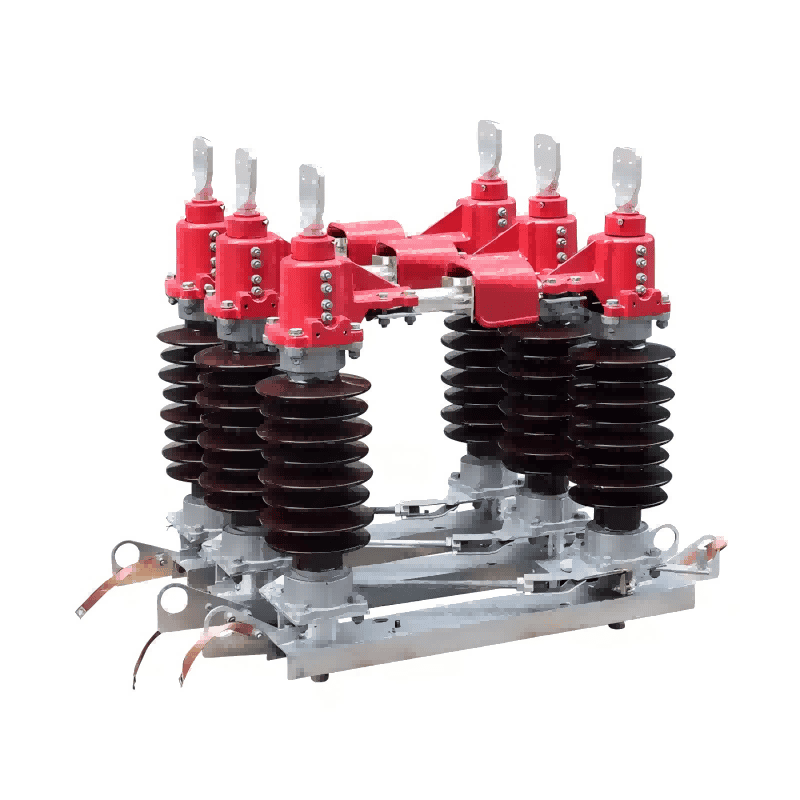

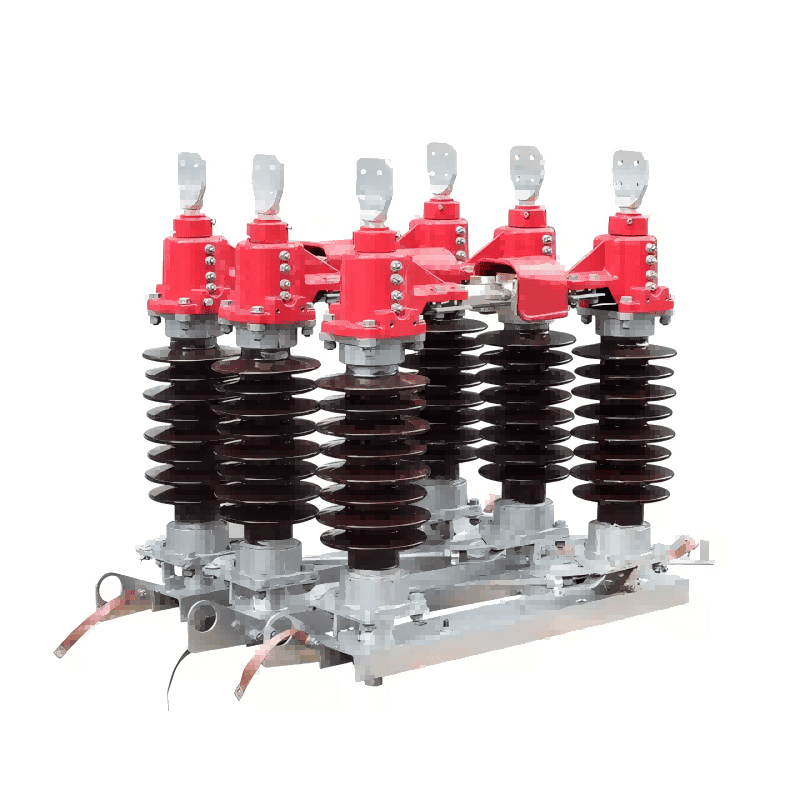

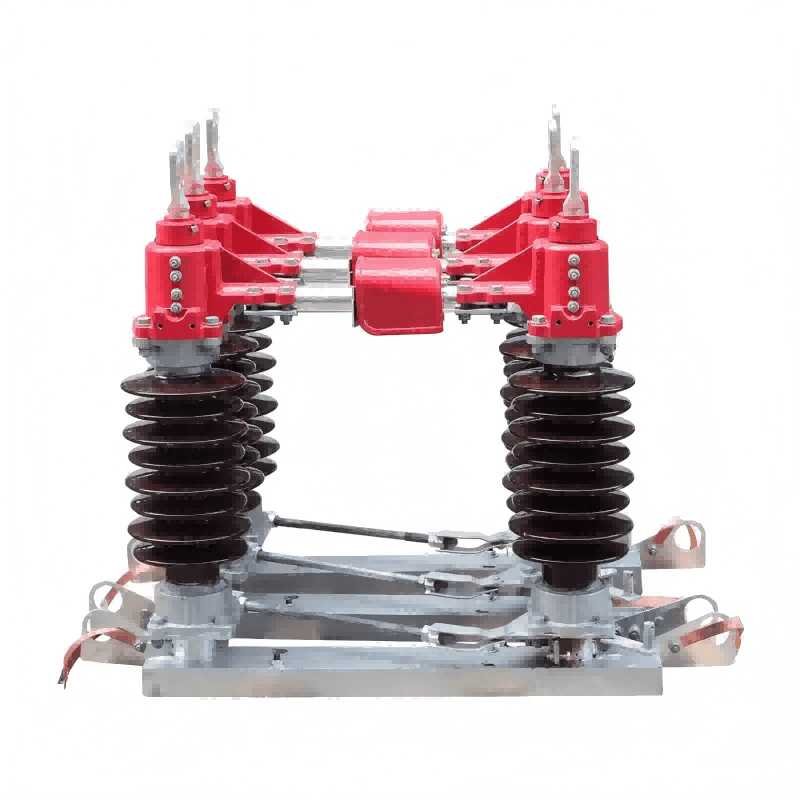

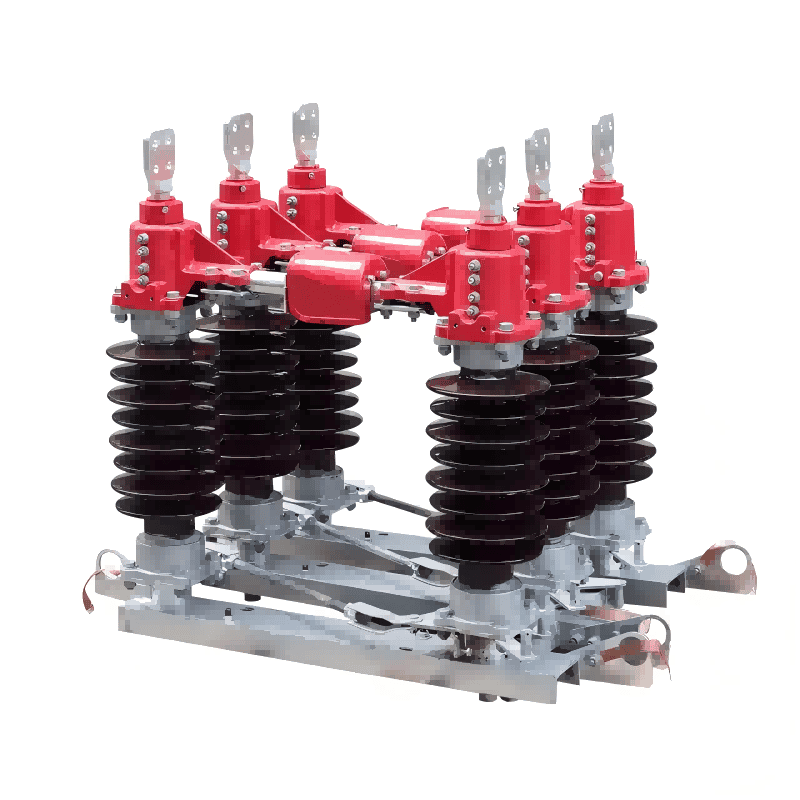

Sezionatore trifase di tipo a funzionamento verticale per esterni GW4 35kv

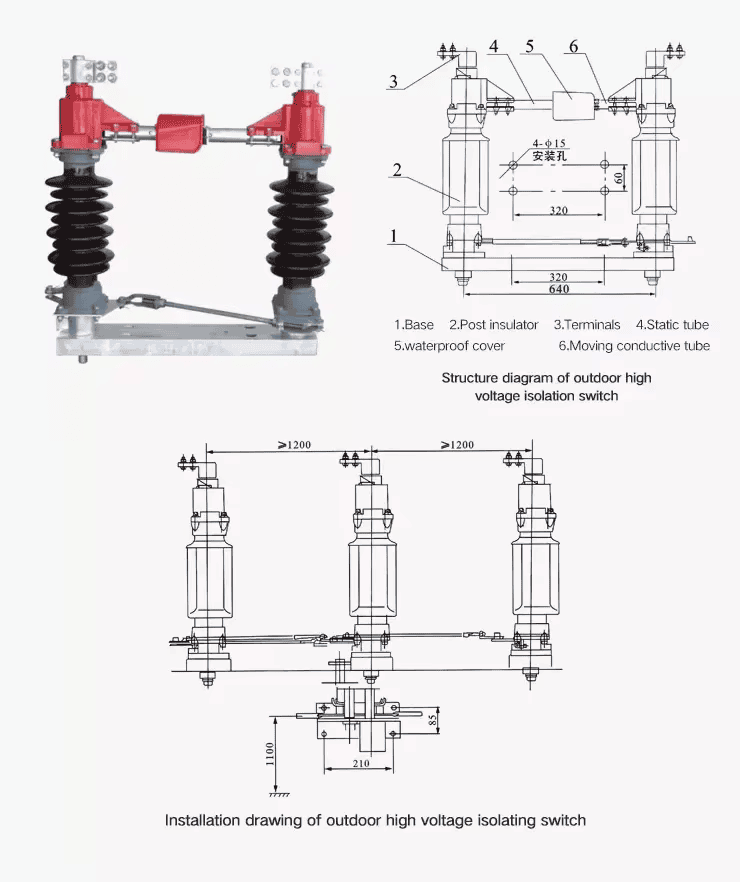

L'interruttore di disconnessione trifase di tipo a funzionamento verticale per esterni GW4 35kv è un componente vitale dei sistemi elettrici ad alta tensione. Presenta un design a tre poli con una lama rotante centrale, che consente la connessione e la disconnessione del circuito manuale o elettrico. Utilizza la stessa operazione di apertura e chiusura dell'interruttore principale. Durante l'installazione, i contatti sinistro e destro vengono ruotati di 90 gradi sullo stesso lato. Il sezionatore di terra viene prima ruotato, quindi inserito diritto. La lama principale è in rame, con contatti argentati di grosso spessore. Collega una struttura terminale conduttiva multistrato con un connettore flessibile a uno strumento di messa a terra. Lo strumento di messa a terra è realizzato con un tubo conduttivo in lega di alluminio, con spessi contatti in rame argentato e parti metalliche esposte zincate a caldo. Utilizzando materiali di alta qualità e un design avanzato, offre un'eccezionale adattabilità ambientale, in grado di resistere a condizioni esterne difficili come forti venti e forti piogge.

Ambiente operativo

1. Temperatura ambiente: -30°C-+40°C;

2. Altitudine: non più di 2000 m (possono essere forniti prodotti con requisiti speciali);

3. Velocità del vento: non più di 34 m/s;

4. Il luogo di installazione deve essere privo di sostanze infiammabili, rischi di esplosione, corrosione chimica e forti vibrazioni;

5. Il livello di inquinamento dell'isolante del pilastro: il tipo comune è il livello 0 e il tipo antinquinamento è il livello II.

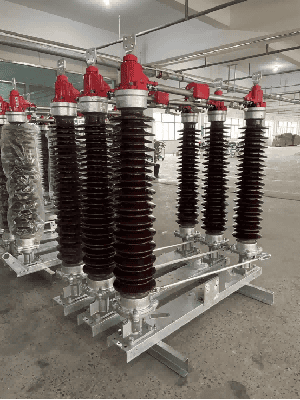

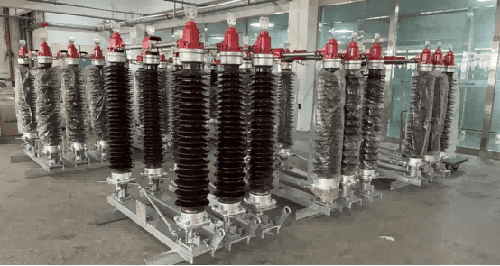

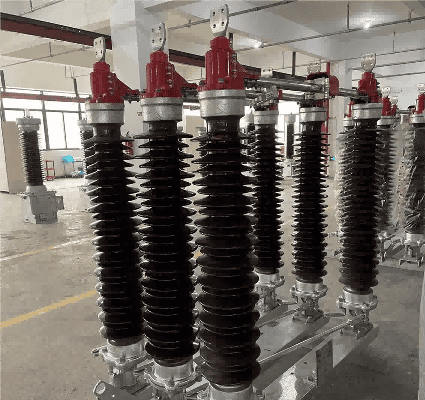

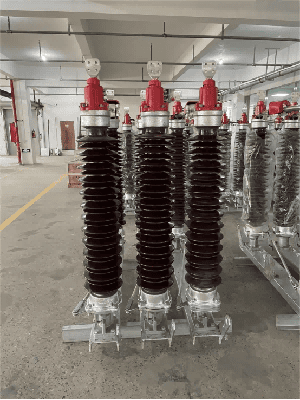

Riprese di fabbrica

Confezione
