GW13 Sezionatore Dispositivo di protezione messa a terra del punto neutro

Il dispositivo di protezione della messa a terra del punto neutro del trasformatore serie GW13 prodotto da Lugao è progettato per proteggere l'isolamento del punto neutro del trasformatore da sovratensione da fulmine, sovratensione di commutazione e sovratensione della frequenza di alimentazione (transitoria). Lugao dispone di attrezzature di produzione professionali e di una ricca esperienza di esportazione e l'inventario conservato può essere consegnato rapidamente.

Modello:GW13

Invia richiesta

Descrizione del prodotto

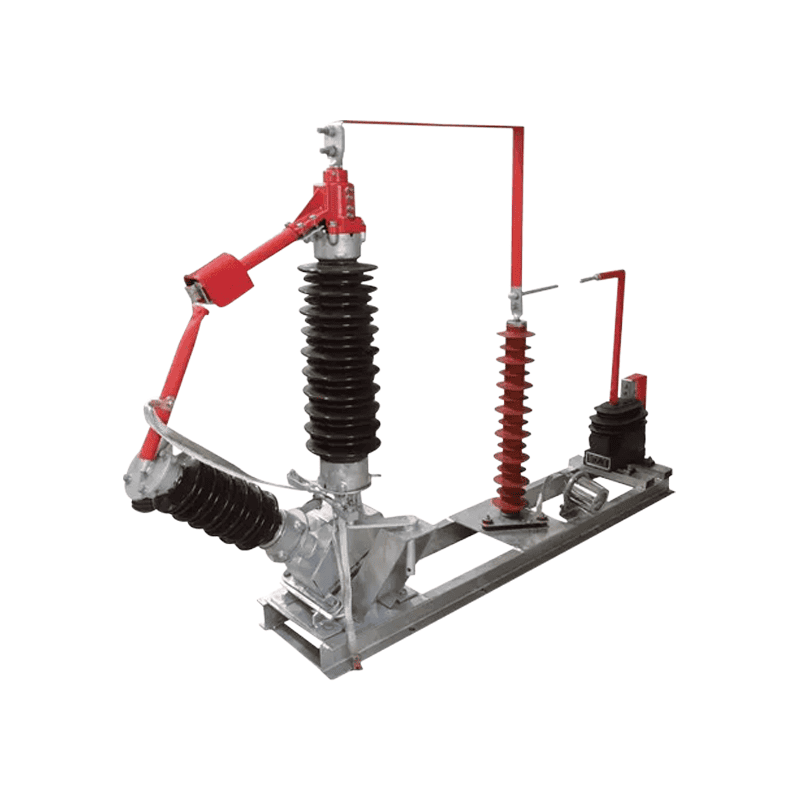

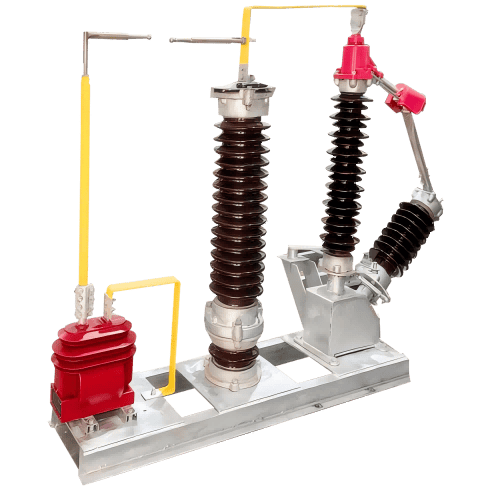

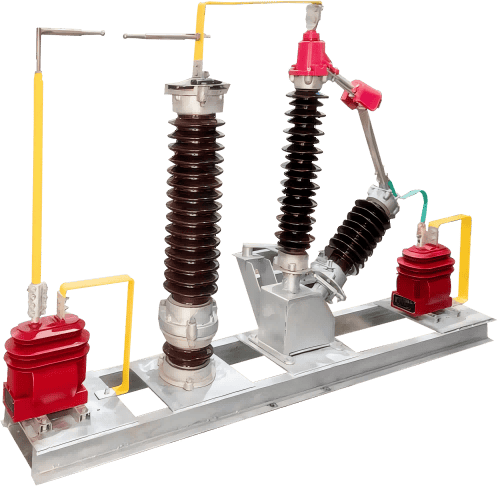

I protettori da sovratensione del punto neutro del trasformatore serie GW13 di Lugao vengono utilizzati principalmente nei circuiti del punto neutro dei trasformatori di potenza da 110 kV e 220 kV. Proteggono l'isolamento del punto neutro del trasformatore dai danni da sovratensione e consentono al trasformatore di passare dalla modalità di funzionamento del punto neutro con messa a terra a quella senza messa a terra. Quando è necessaria la protezione simultanea contro fulmini, frequenza di rete e sovratensioni di commutazione, è possibile collegare in parallelo un divario e uno scaricatore per la protezione. Il protettore da sovratensione del punto neutro della serie GW13 è un set completo che integra un sezionatore, uno scaricatore all'ossido di zinco, uno spazio di scarica e un trasformatore di corrente. Presenta elevata capacità termica e protezione eccellente, configurazioni flessibili e facilità d'uso. È possibile selezionare un design con gap puro o una combinazione di sezionatore e gap di scarico per soddisfare le esigenze dell'utente.

Specifiche Tecniche del Dispositivo di protezione GW13

lt		Unità	Discussione
Modello del prodotto			Lugao-gw13-110	Lugao-gw13-220
Tensione nominale		KV	110	220
Tensione di tenuta del neutro del trasformatore	Tensione di tenuta a fulmine pieno e interrotto (picco)	KV	250	400
Tensione di tenuta del neutro del trasformatore	Frequenza di alimentazione 1 minuto (valore effettivo)	KV	95	200
Sezionatore di neutro	Corrente nominale	A	630	630
Sezionatore di neutro	Meccanismo operativo		CS14G(manuale) o CJ2(elettrico)
Scaricatore all'ossido di zinco	Tensione nominale (RMS)	KV	72	144
	Tensione operativa continua	KV	58	116
	Tensione di riferimento CC 1 mA	KV	103	205
	Tensione residua della corrente impulsiva di fulmine	KV	186	320
Spazio di scarico	Intervallo di distanza dell'elettrodo gap	mm	90-150	220-320
	Intervallo di tensione di scarica a frequenza industriale	KV	50-83	100-166
	Tensione di scarica a impulso 1,2/50us	KV	120-190	250-320
Trasformatore di corrente	Tipo		Colonna completamente chiusa versata in resina epossidica di tipo 10kv
Trasformatore di corrente	Rapporto di trasformazione		100/5.200/5.300/5.40015.50015.600/5
