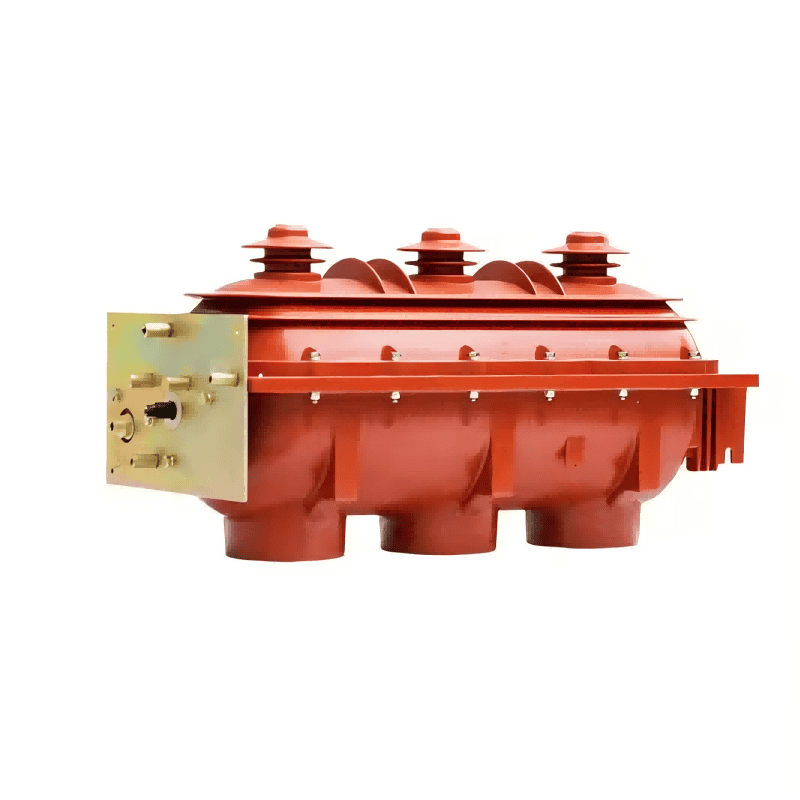

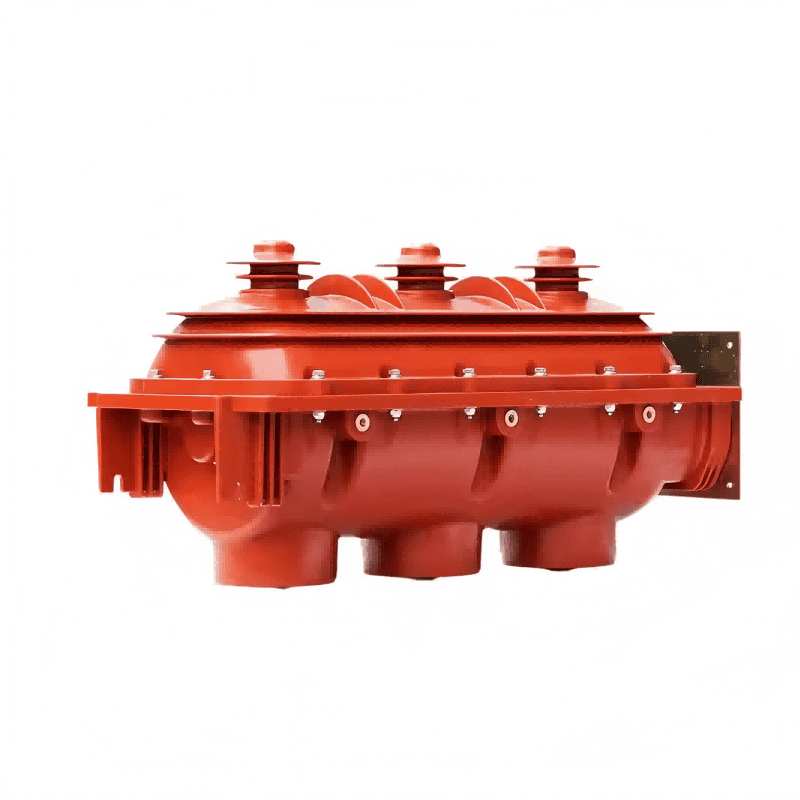

LGFLN36-24 Interruttore di carico SF6 ad alta tensione 24 kV 630 A

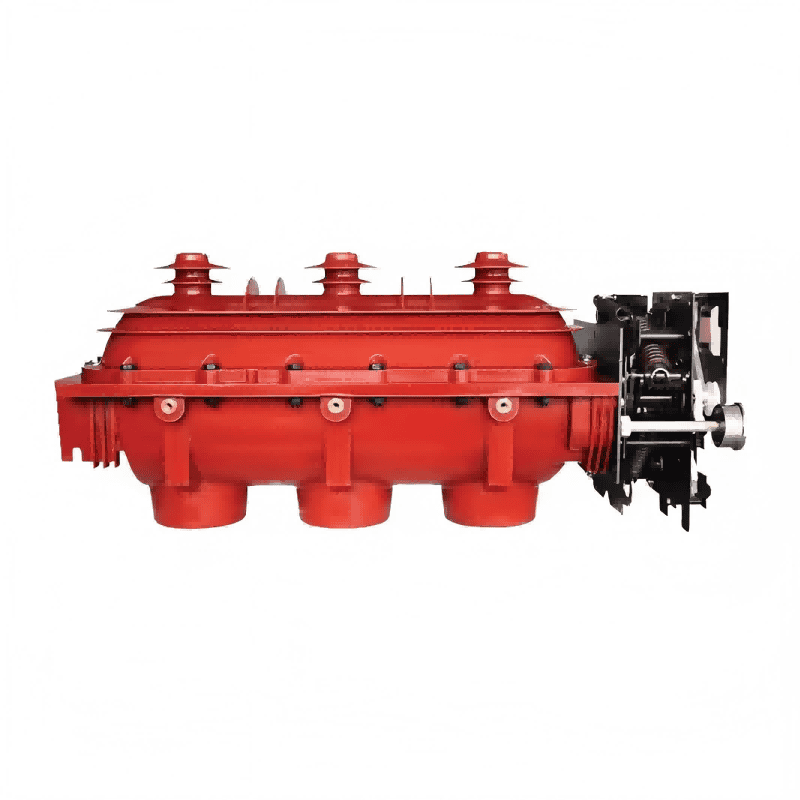

Il cuore dell'interruttore di carico SF6 di LUGAO risiede nelle eccellenti proprietà di isolamento e di estinzione dell'arco del gas SF6. Il gas SF6 ha una capacità di isolamento estremamente elevata sotto alta tensione. Ciò consente una distanza di interruzione minore e una struttura complessiva del dispositivo più compatta. Quando l'interruttore interrompe la corrente, si genera un arco tra i contatti mobili e fissi. Il gas SF6 si decompone all'elevata temperatura dell'arco, producendo composti a basso contenuto di fluoro. Questi composti hanno una forte elettronegatività e possono assorbire rapidamente elettroni liberi per formare ioni negativi. La velocità di migrazione degli ioni negativi è molto lenta, il che li rende estremamente efficienti nell'assorbire l'energia dell'arco, estinguendo rapidamente l'arco quando la corrente supera lo zero e ripristinando rapidamente la rigidità dielettrica. Il meccanismo operativo utilizza tipicamente un meccanismo di accumulo di energia a molla, che può essere azionato elettricamente o manualmente, garantendo operazioni di apertura e chiusura rapide e affidabili.

Vantaggi e caratteristiche

Elevata sicurezza: la struttura completamente sigillata e isolata, con contatti alloggiati in una camera a gas sigillata, elimina completamente il rischio di scosse elettriche. Il design a tre stazioni fornisce una messa a terra affidabile e garantisce una manutenzione sicura. Il gas SF6 è atossico e non infiammabile e garantisce il funzionamento sicuro delle apparecchiature.

Elevata affidabilità ed esente da manutenzione: le eccellenti proprietà di estinzione dell'arco elettrico del gas SF6 riducono al minimo l'usura dei contatti e ne prolungano la durata elettrica. La struttura sigillata protegge i componenti interni dalle influenze ambientali esterne, rendendolo adatto ad ambienti difficili.

Struttura compatta e salvaspazio: grazie alle elevate proprietà di isolamento dell'SF6, il dispositivo è significativamente più piccolo dei quadri isolati in aria dello stesso livello di tensione, rendendolo ideale per luoghi con spazi limitati come quadri elettrici interni e sottostazioni a scatola.

Ecologico e silenzioso: durante il funzionamento, l'arco si spegne all'interno della camera a gas sigillata, senza che si verifichi alcun suono esplosivo e solo un leggero movimento del meccanismo operativo, con conseguenti livelli di rumore estremamente bassi.

Parametri tecnici

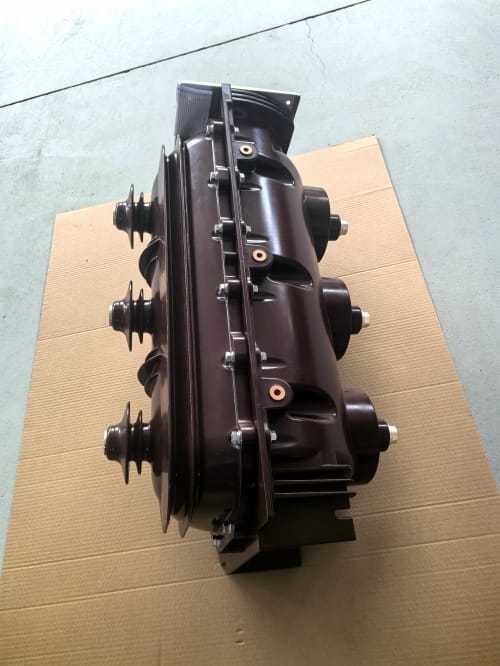

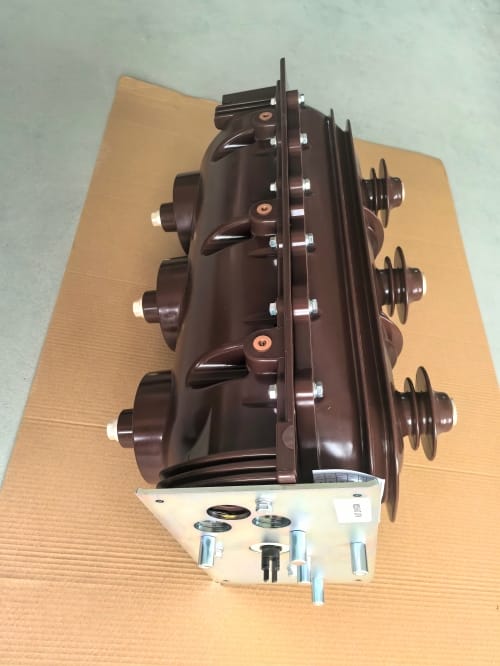

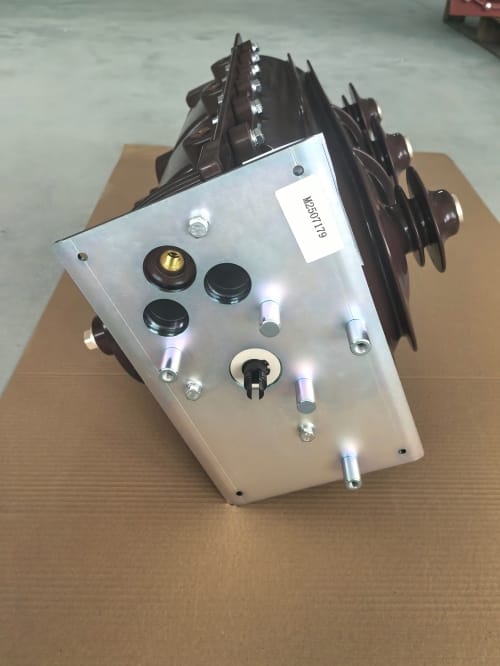

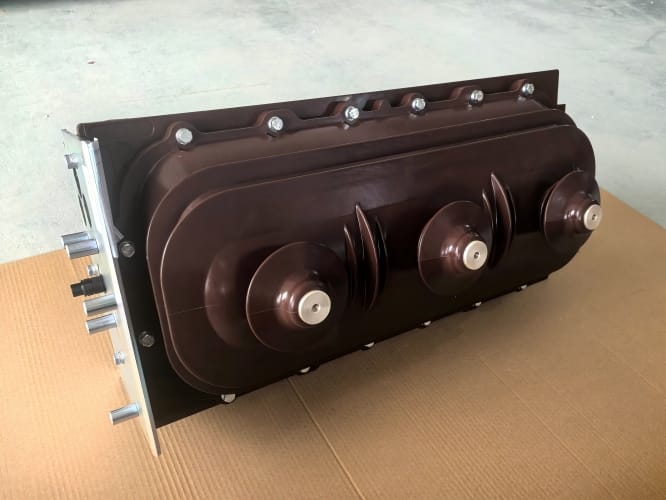

Ripresa del prodotto

Confezione
